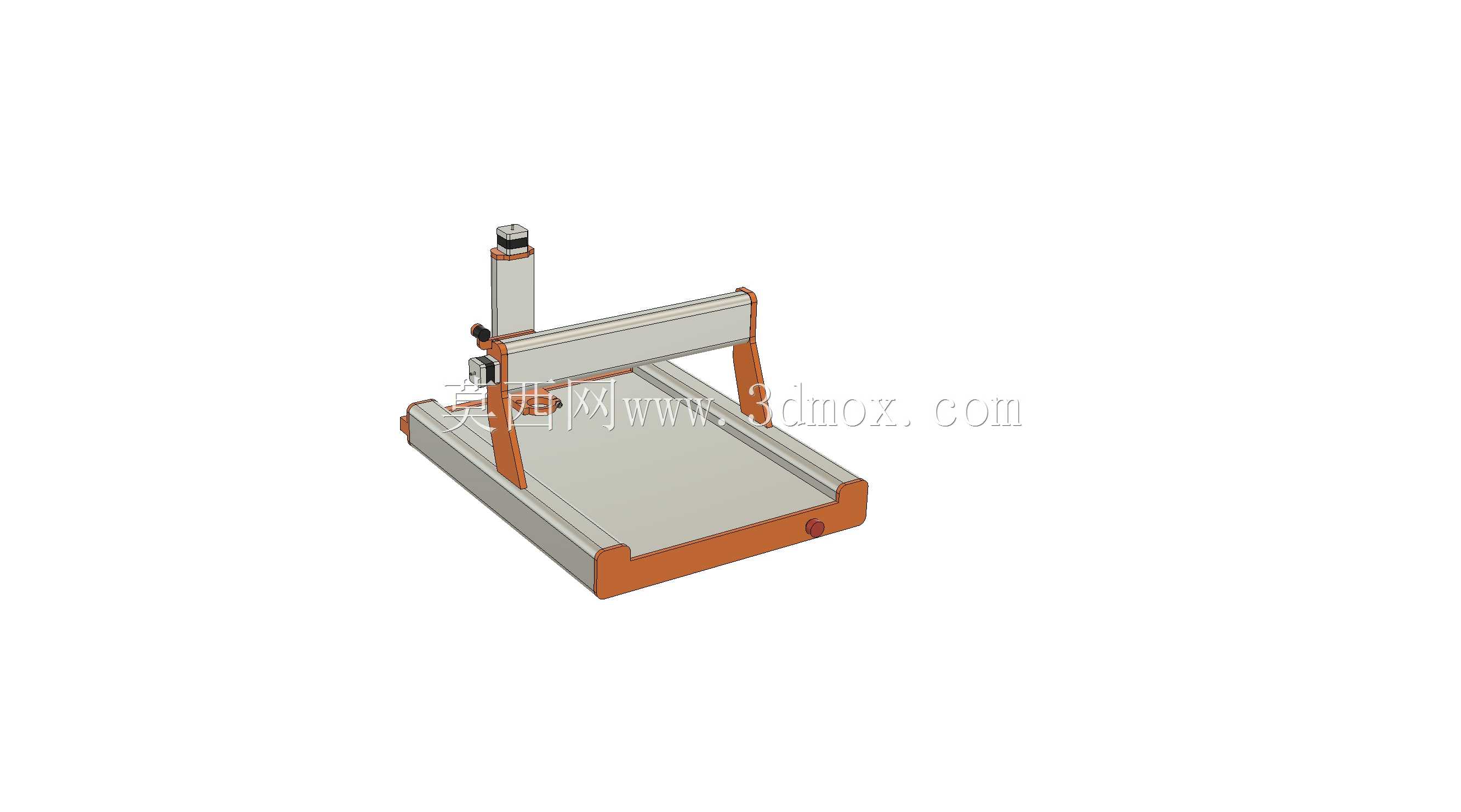

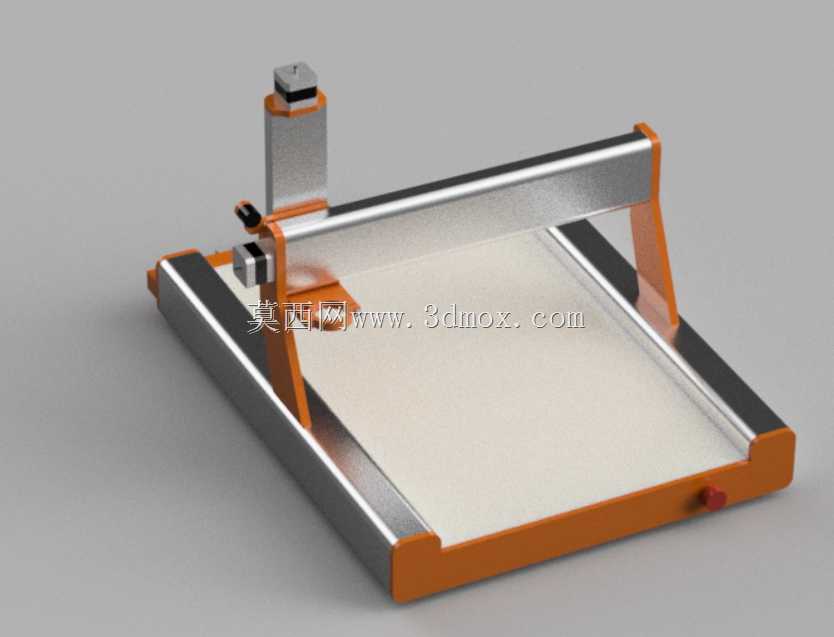

STEPCRAFT-2/D600桌面型数控加工设备结构

这款桌面级数控加工设备的结构设计，主要面向小型加工场景的实际使用需求，在个人工作室、创客空间、教学实训场景中，可完成软金属、塑料、木材、亚克力等多种材质的平面铣削、轮廓切割、浮雕加工、钻孔攻丝等工序，相比大型工业机床，它的占地尺寸适配常规工作台摆放，不需要专门的设备基础，普通实验室或工作室的标准桌面即可承载安装，安装边界预留后侧走线空间、前侧操作空间后，整体占用空间不足两平方米，适合小批量样件加工、个性化定制生产、教学实操演示等场景使用。从结构设计思路来看，整体采用固定龙门加移动工作台的布局形式，龙门立柱与底座采用一体化的支撑结构，有效降低加工过程中的结构震颤，X轴传动组件布置在龙门横梁位置，带动Z轴加工头组件实现横向进给，Y轴传动组件集成在底座工作台下方，带动工作台实现纵向进给，Z轴组件搭载加工主轴，可实现垂直方向的进给运动，三个轴的运动行程经过适配优化，可覆盖600毫米幅面内的常规加工需求，满足多数小型零件、文创产品、教学样件的加工尺寸要求。设备的机架部分采用型材拼接加边角强化的结构，在保证整体结构刚性的前提下，尽可能控制整机重量，方便设备的搬运与位置调整，工作台表面采用平整的硬质台面设计，可适配通用的夹具安装，方便不同形状工件的快速装夹固定。主轴安装位预留了标准的装夹接口，可根据加工需求更换不同功率的主轴组件，适配不同材质的切削参数要求，传动部分的导轨安装面经过平整化设计，保证运动过程中的直线度，降低运动过程中的卡顿与位置偏差，提升加工过程中的运动精度。在细节设计上，各轴的行程两端都预留了限位安装位置，可加装机械限位或光电限位组件，避免运动超程造成的设备损坏，走线位置预留了专门的拖链安装空间，可将动力线、信号线规整收纳在拖链内，避免运动过程中线路拉扯磨损，底座边角做了圆弧过渡处理，避免日常操作过程中的磕碰划伤，设备底部预留了调平脚轮的安装位置，既可以通过调平脚杯调整设备水平度，也可以更换脚轮方便短距离的位置移动。从实际使用的角度来看，这种结构设计平衡了加工能力、设备体积、制造成本三者的关系，既不会因为过度追求刚性导致设备过于笨重，也不会因为过度轻量化导致加工精度不足，对于需要小尺寸数控加工能力但没有大型工业场地的使用者来说，这种结构的设备可以覆盖绝大多数日常加工需求，同时在建模过程中，各部件的装配关系都按照实际装配逻辑搭建，可直接用于结构验证、装配干涉检查、运动仿真模拟，也可以作为同类桌面数控设备设计的参考蓝本，帮助设计人员快速完成同类设备的方案迭代，减少基础结构建模的重复工作量。
