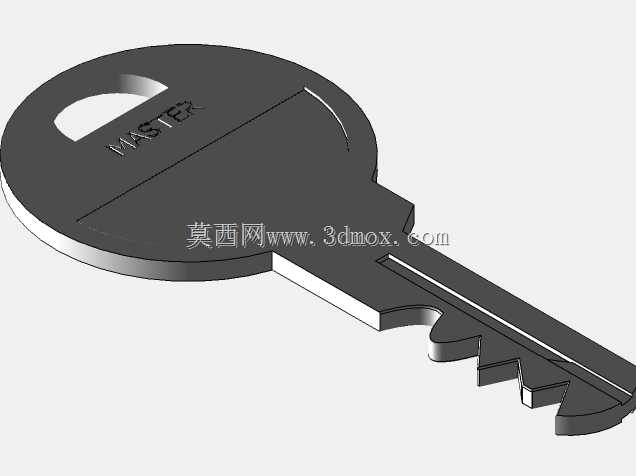

MasterLock经典款平板主锁钥匙结构设计

日常民用挂锁、工业柜锁的配套钥匙作为锁具启闭的核心执行构件，其齿形精度、结构强度直接决定锁具的使用可靠性与防撬性能，这款主锁钥匙的三维结构完全还原了威斯康星州密尔沃基Master Lock公司量产挂锁配套钥匙的真实形态，可作为锁具结构设计、逆向建模练习、五金配件装配仿真的参考素材。从实际应用场景来看，这类平板钥匙主要适配同品牌的黄铜挂锁、钢制防盗挂锁，广泛应用于厂区工具箱锁闭、户外仓储门栓锁止、家用储物柜上锁、学生宿舍柜锁等场景，日常插拔使用频率高，因此结构设计上充分考虑了手持施力的便利性与长期磨损的冗余量。钥匙头部采用圆形带挂孔的结构设计，挂孔为长圆形通孔，边缘做了R0.8的圆角过渡，既可以穿入钥匙环实现多钥匙串接携带，也能在插拔钥匙时给手指提供足够的施力支点，头部表面冲压的MASTER标识凹槽深度控制在0.3mm，既满足品牌标识的成型需求，也不会因凹槽过深削弱头部的结构强度，避免钥匙从挂孔处断裂的常见失效问题。钥匙杆部与头部采用一体化冲压成型结构，杆身厚度均匀保持在2.2mm，两侧边缘做了0.2mm的倒角处理，插拔锁芯时不会刮蹭锁芯入口的金属毛刺，降低长期使用后的锁芯磨损速率。齿形部分完全匹配对应锁芯的弹子排布高度，每个齿的台阶落差、齿尖圆角都严格按照实件测绘尺寸还原，齿尖处做了0.15mm的钝化处理，既避免齿尖过于锋利划伤使用者，也能减少插拔过程中齿尖与弹子的硬接触磨损，延长钥匙与锁芯的整体使用寿命。建模过程中优先采用钣金冲压的工艺逻辑搭建特征，先绘制钥匙的整体外轮廓草图，再通过拉伸生成基础实体，之后依次切除挂孔、标识凹槽、齿形结构，最后对所有锐边做对应半径的圆角处理，完全匹配实际五金冲压件的生产工艺路径，没有多余的工艺死角结构。从安装边界来看，这款钥匙的总长度控制在52mm，头部最大直径24mm，杆部宽度10mm，可适配所有对应规格弹子锁芯的插拔行程，插入锁芯后头部与锁芯端面的贴合间隙控制在0.5mm以内，不会出现插入过深或过浅导致的弹子对位偏差问题，日常使用时手持头部旋转施力的扭矩上限可达到1.2N·m，完全满足挂锁启闭所需的扭矩要求，不会出现正常使用下的杆部扭转变形问题。
