机柜用凸轮式转舌锁结构设计

　　在工业柜体、通讯机柜、低压配电箱体以及各类设备防护舱的结构设计中，锁具是兼顾防护等级与操作便捷性的核心配件，这类凸轮锁是目前小尺寸柜体上应用最广泛的锁闭结构之一，相比传统弹子门锁，它的安装深度更浅，适配薄板类柜体的安装需求，不需要在门板上加工复杂的沉台结构，仅需冲切对应直径的安装圆孔，配合侧边的固定耳即可完成锁体的定位固定。从结构设计逻辑来看，这类锁的核心传动依靠锁芯尾部的凸轮结构实现，钥匙插入锁芯旋转时，尾部的偏心凸轮会同步转动，带动锁舌完成伸出与收回动作，锁舌的转动行程通常控制在90度范围内，既可以避免过度旋转导致的锁体卡滞，也能匹配常规柜体门框的搭接宽度，保证锁闭后锁舌与门框的搭接量足够，不会因为运输振动或者外力拉扯出现松脱。

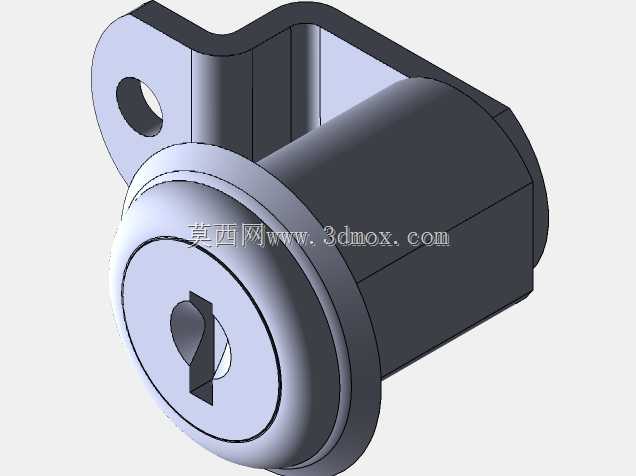

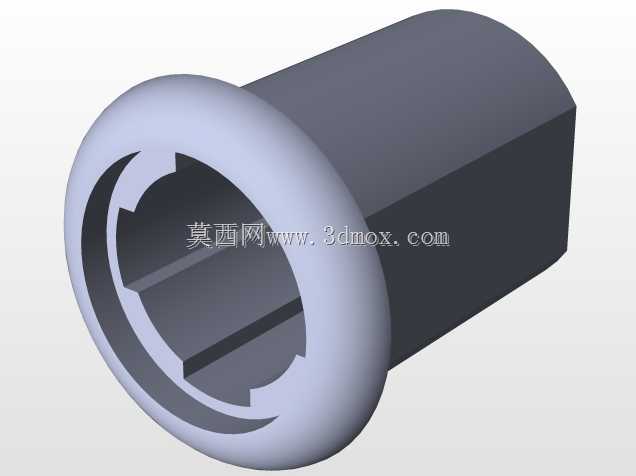

　　安装边界上，这类锁的主体圆柱段直径通常适配行业通用的18mm或者22mm安装孔，侧边的固定耳上预留有螺丝安装孔，安装时从门板正面将锁体插入开孔，在门板背面用卡簧或者螺母锁紧即可，不需要额外的焊接或者复杂紧固件，适合批量生产的柜体快速装配。锁体的外壳采用锌合金压铸成型，表面做喷塑或者镀铬处理，能够适应车间、户外机柜等多尘、轻度潮湿的使用场景，锁芯内部采用弹子结构，具备基础的防撬与钥匙互开防护能力，部分同结构产品还可以选配通开钥匙选项，方便运维人员对多台柜体进行统一管理。实际选型过程中，需要重点关注锁体的安装深度，也就是锁体圆柱段的长度，要匹配所安装门板的厚度，避免出现锁体突出门板背面过多干涉内部元器件安装，

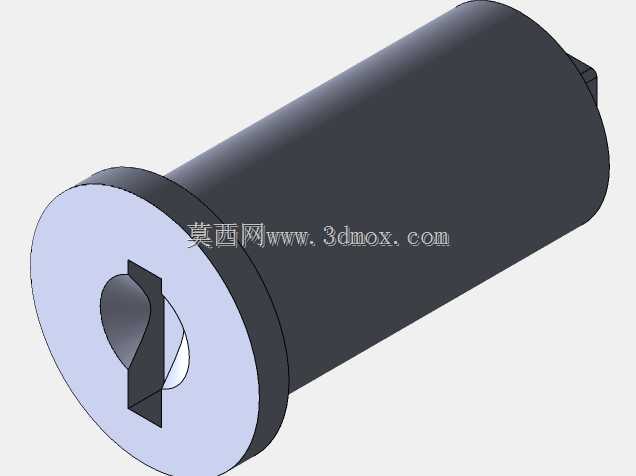

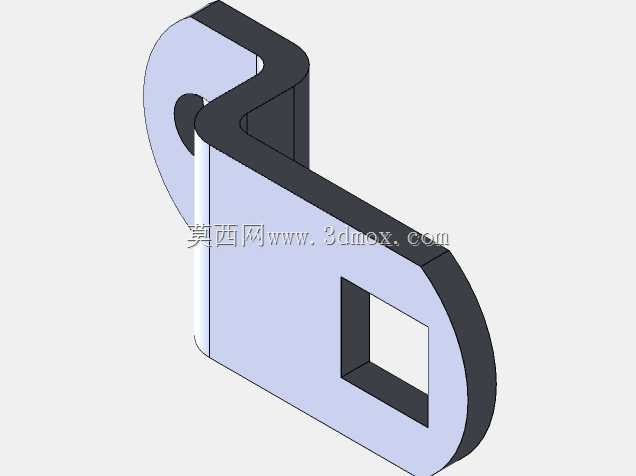

　　或者长度不够导致锁紧螺母无法固定的问题；同时要确认凸轮锁舌的长度，根据柜体门框与门板的间隙选择合适长度的锁舌，保证锁闭状态下锁舌能够完全勾住门框的锁止位，不会出现虚锁的情况。从结构建模的角度来看，这类锁的建模重点在于锁芯与锁体外壳的同轴度配合，以及凸轮转动时的运动干涉检查，要保证钥匙转动过程中，凸轮与锁体内部的限位结构配合顺畅，不会出现卡滞，同时固定耳的位置要与安装孔位匹配，保证安装时螺丝能够顺利穿入，不会和门板内部的加强筋产生位置冲突。日常应用中，这类锁除了常规的工业机柜，也会用在各类小型设备箱、工具箱、电表箱上，凭借结构简单、成本低廉、安装便捷的特点，成为薄板类柜体锁闭方案的首选，设计时不需要额外设计复杂的锁闭传动结构，直接选用标准尺寸的凸轮锁即可，能够大幅缩短柜体的结构设计周期，降低生产装配的复杂度。
