拖车配套10英寸制动鼓轮毂结构

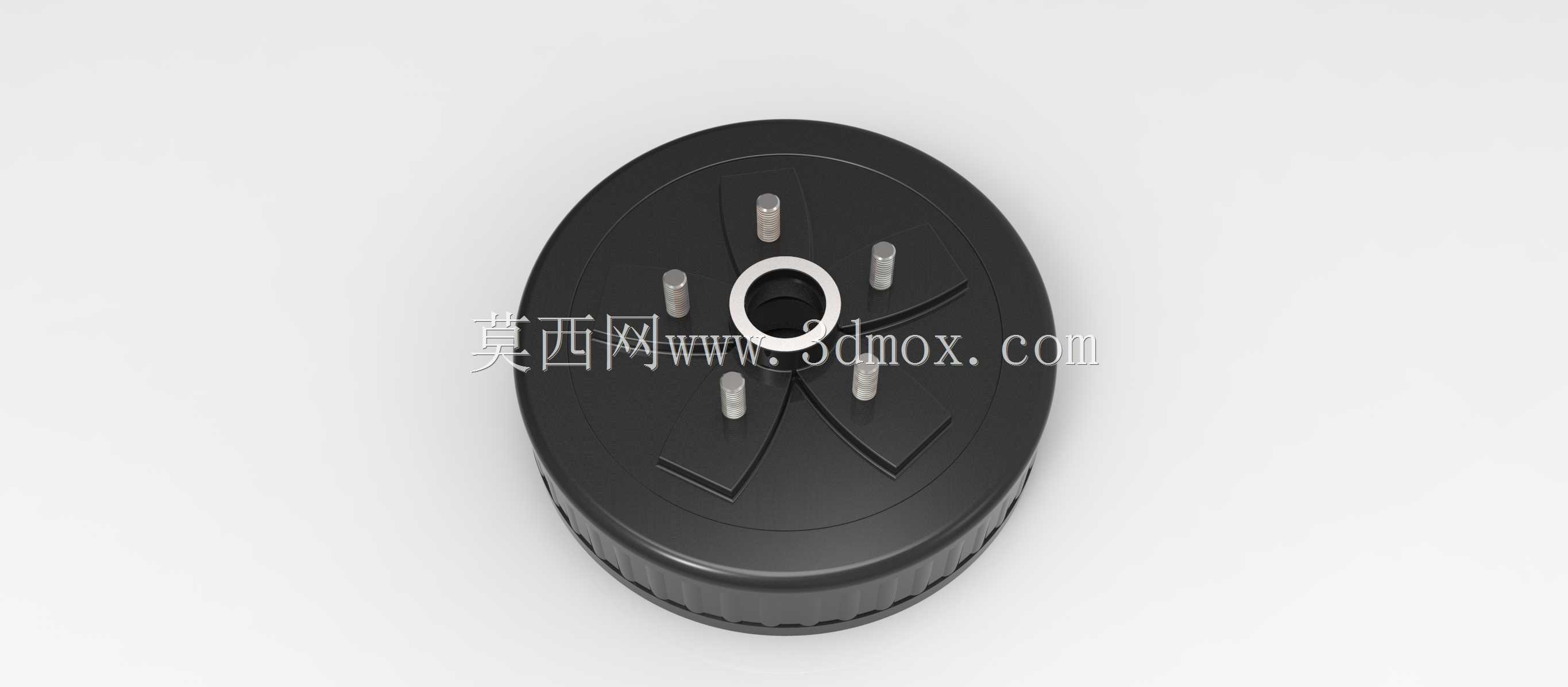

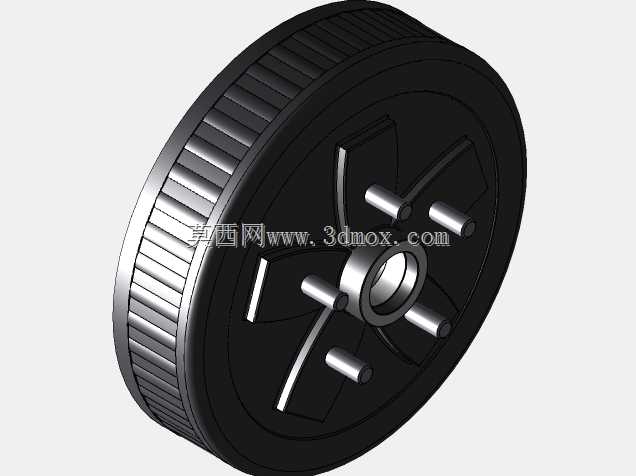

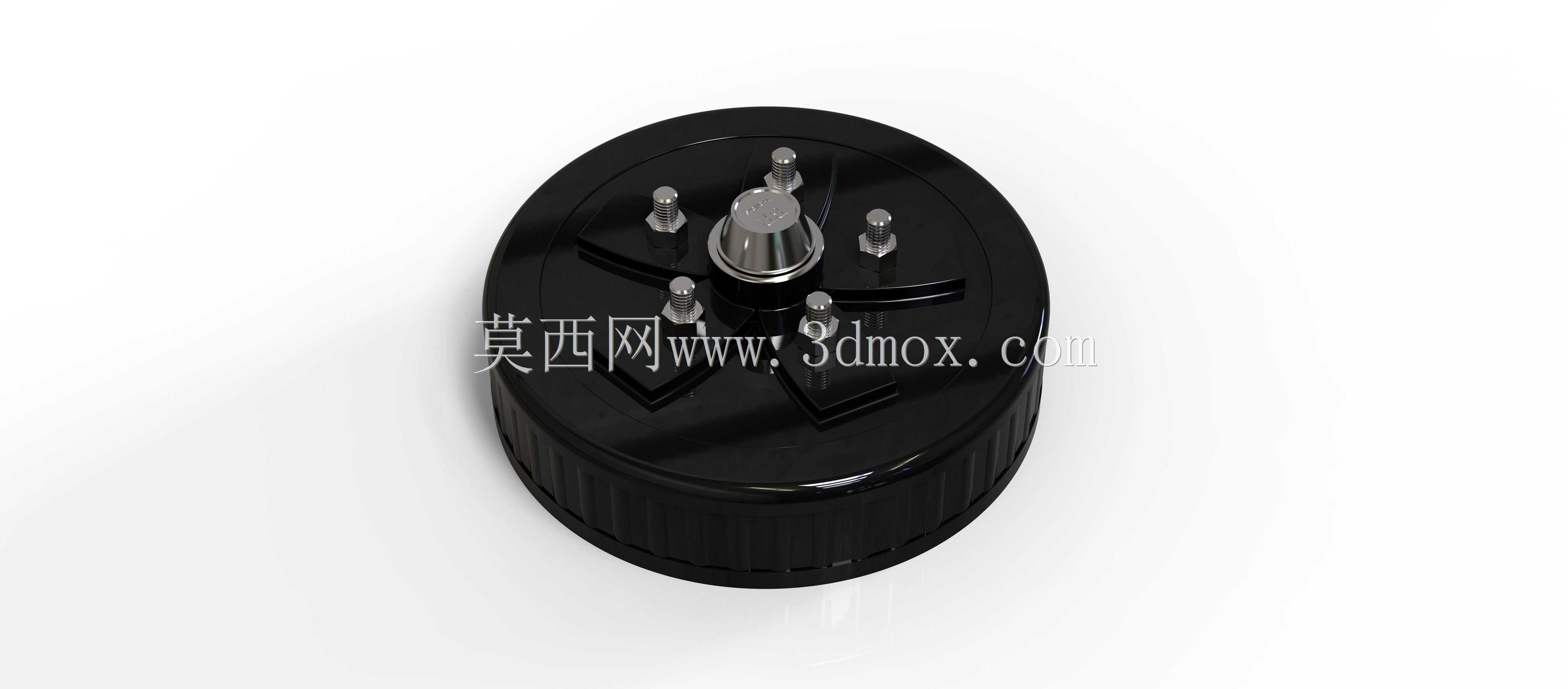

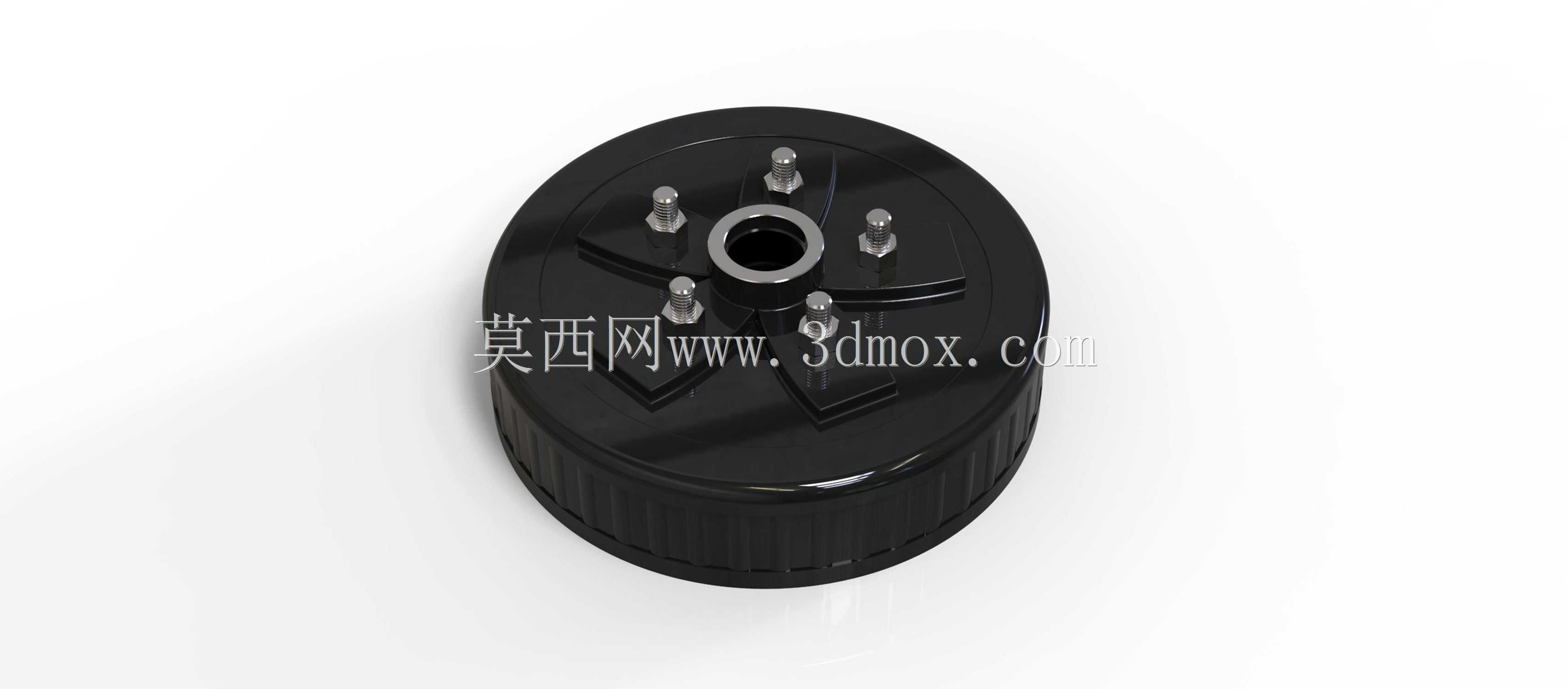

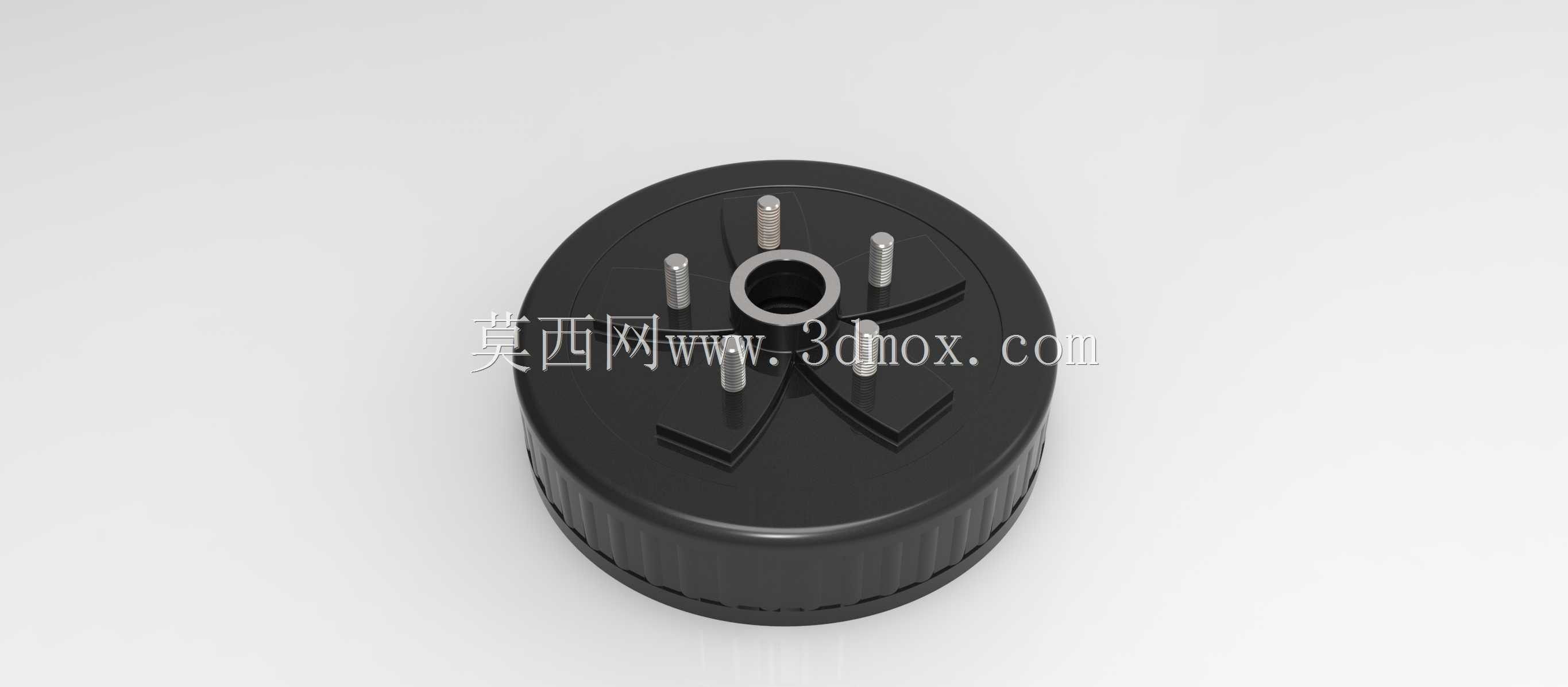

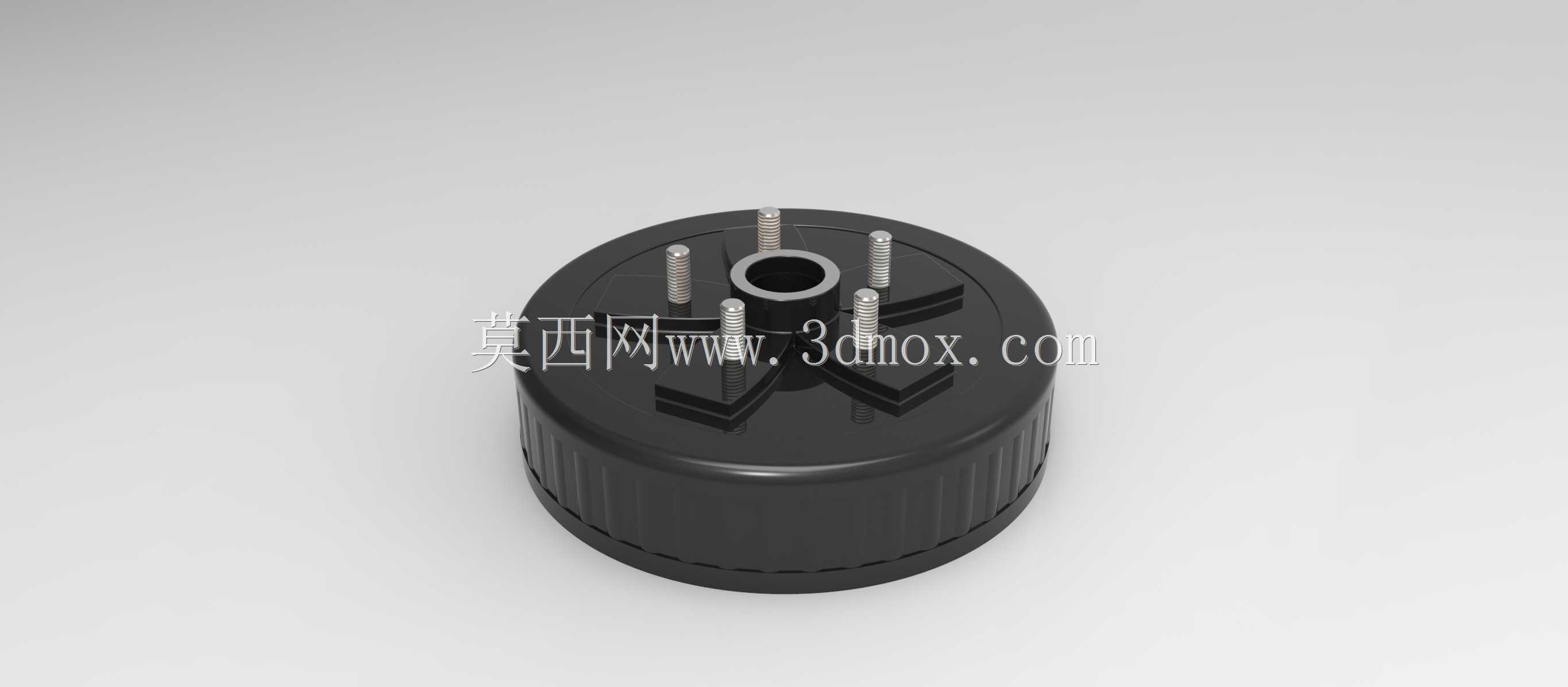

这款制动鼓与轮毂集成部件，主要适配额定载荷3500lb级别的拖车车轴，在短途货运拖挂、旅居挂车、食品厂区物料转运拖车这类场景中应用广泛，可直接匹配电动或液压制式的制动器完成装配，不需要额外做连接结构的改制。从结构设计逻辑来看，产品采用制动鼓与轮毂一体化的集成式布局，省去了分体式结构额外的连接法兰与紧固件，既减少了装配环节的累计公差，也能降低车轴端部的转动惯量，提升制动响应的平顺性。安装边界上，产品适配10"x2-1/4"规格的制动摩擦副，轮毂端的螺栓孔位按照常规3500lb车轴的节圆标准排布，中心定位孔与车轴轴头采用过渡配合设计，装配时可直接压装到位，配合端面锁紧螺母即可完成轴向固定，不需要额外加工定位衬套。日常使用场景里，这类集成轮毂多应用在单联布置的非独立悬架拖车上，尤其是食品厂区内使用的洁净型转运拖车，对部件的防腐性能、转动可靠性要求较高，产品外表面做了均匀的发黑防锈处理，制动鼓外壁的散热筋沿圆周均匀排布，连续制动工况下可快速将摩擦产生的热量导出，避免制动鼓过热导致的摩擦系数衰减。轮毂上的轮胎安装螺栓采用压装式固定，螺栓根部带有滚花结构，压入轮毂安装孔后可防止螺栓在轮胎拆装过程中跟转，降低后期维护的难度。设计过程中，需要重点校核制动鼓的壁厚强度，以及轮毂轴承安装位的同轴度，确保转动过程中制动鼓与制动蹄片的间隙均匀，不会出现偏磨、拖刹的问题。同时，轮毂的轴承位尺寸按照标准圆锥滚子轴承的安装尺寸设计，可直接适配市面通用型号的轮毂轴承，后期维护更换配件的通用性较强，不需要定制特殊规格的轴承。在实际选型匹配时，需要确认车轴轴头的螺纹规格、轴承档间距与该轮毂的安装尺寸匹配，同时确认制动器的安装法兰孔位与制动鼓端的固定点位对齐，避免出现装配干涉。这类集成式轮毂相比分体式结构，整体重量更轻，装配工序更少，在批量生产的拖车上应用可有效提升总装效率，同时减少连接部位的松动风险，适合在固定载荷级别的量产拖车上作为标准配件使用。
