工业水处理管路系统三维设计作品

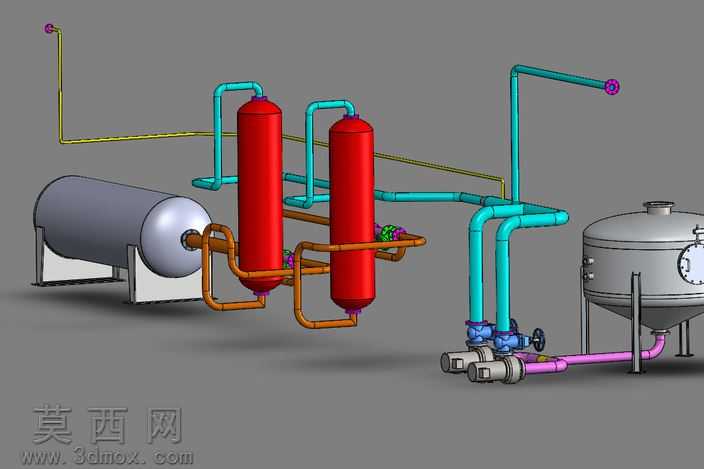

本作品为工业水处理工艺系统的三维建模成果，建模过程中严格遵循流体输送工艺的布局逻辑，完整还原了水处理流程中的核心设备与连接管线。建模阶段首先完成核心罐体的参数化构建：左侧卧式承压储罐采用椭球形封头与圆柱形筒体的组合结构，精准还原了鞍式支座的支撑结构与罐体接口的法兰连接细节；两台立式圆柱形过滤罐体按照等径对称布局设置，罐体底部的锥底排液结构、顶部的排气接口、侧壁的进出液管口均按照工艺管径比例完成建模，罐体表面的焊缝细节、支腿结构也做了精细化还原；右侧锥底储液罐则还原了人孔、液位计接口、支腿支撑等细节结构。管线建模阶段区分了不同工艺介质的管路走向，采用不同色彩区分不同功能的管线：黄色管线为排气/泄压管路，青色管线为工艺进水/产水管路，棕色管路为罐体间的连通管路，紫色管路为浓水/排污管路，所有管线的弯头采用标准长半径弯头建模，三通、变径等管件均按照管路工程规范设置，管线末端的法兰接口、盲板结构也做了对应还原。管线上的阀门组件完整还原了球阀的阀体、阀杆、手轮结构，阀门与管线的法兰连接细节、螺栓孔位均做了精细化处理。材质与渲染阶段，卧式储罐采用哑光灰色金属材质模拟碳钢防腐罐体外观，立式过滤罐采用亮面红色防腐涂层材质，右侧储液罐采用哑光银灰色不锈钢材质，不同管线分别对应黄色防腐漆、青色工程塑料、棕色防腐钢管、紫色防腐钢管的材质表现，阀门采用铸钢蓝灰色材质搭配黑色手轮，整体渲染效果清晰区分不同功能部件，直观展现水处理系统的工艺流程。设计思路上遵循水处理工艺“预处理-过滤-储存”的流程逻辑，设备布局紧凑合理，管线走向避免过多直角弯折以降低流体阻力，阀门位置设置在便于操作的管段位置，整体模型既满足工艺展示的直观性，也可作为管路布局设计、安装施工模拟的参考模型，完整呈现了工业水处理单元的设备组成与管路连接逻辑。
