LP燃料气体洗涤净化立式工业设备

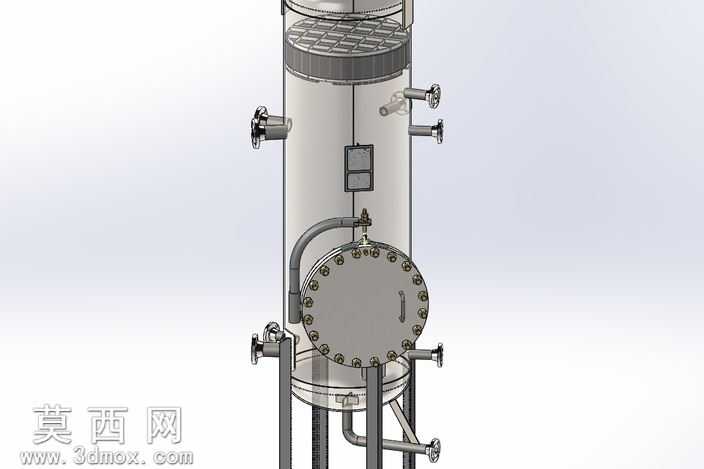

本模型为LP燃料气体洗涤器，采用三维参数化建模方式完成整体结构搭建，建模过程严格遵循工业洗涤设备的设计规范，完整还原了设备的所有功能结构与装配细节。模型整体采用立式罐体布局，主体为圆柱形承压筒体，上下分别设置椭圆封头结构，筒体侧面布置多组工艺接管与法兰接口，分别对应进气、出气、排污、喷淋介质输送等不同功能管路，接口处均采用标准法兰连接结构，螺栓孔位、密封面结构均按照行业标准参数绘制，可直接用于工程参考。筒体下部设置椭圆形快开人孔结构，人孔盖采用周向均布螺栓紧固，搭配密封垫片结构，兼顾承压密封性能与后期检修维护的便捷性，人孔旁配套设置爬梯与操作平台支撑结构，还原现场安装的配套结构。筒体内部完整还原了填料层、喷淋管路、气液分布器、除雾层等核心功能组件，上部填料层采用格栅支撑结构，填料区域的孔隙、支撑格栅的栅条间距均按照实际工艺参数建模，喷淋管路采用环形布管设计，喷头位置与喷射角度经过合理排布，确保进入筒体的燃料气体能够与洗涤介质充分接触，完成杂质脱除与净化过程。渲染阶段采用金属材质为主的材质体系，筒体主体赋予哑光不锈钢材质，接管、法兰、螺栓等标准件采用碳钢镀锌材质表现，密封垫片采用非金属橡胶材质，通过材质粗糙度、反光度的差异化设置，清晰区分不同零部件的材质属性，整体渲染效果还原工业设备的真实质感。设计过程中充分考虑设备的工艺合理性，各功能段的高度比例、接管的安装高度、内部组件的安装位置均经过工艺校核，确保气液两相在筒体内的流动路径符合洗涤净化的工艺要求，支撑腿的布置兼顾设备稳定性与安装操作空间，整体模型装配关系完整，无干涉结构，可用于工艺方案展示、设备结构教学、配套管路设计参考等场景。
