NFC/Mag阅读器（黑板）

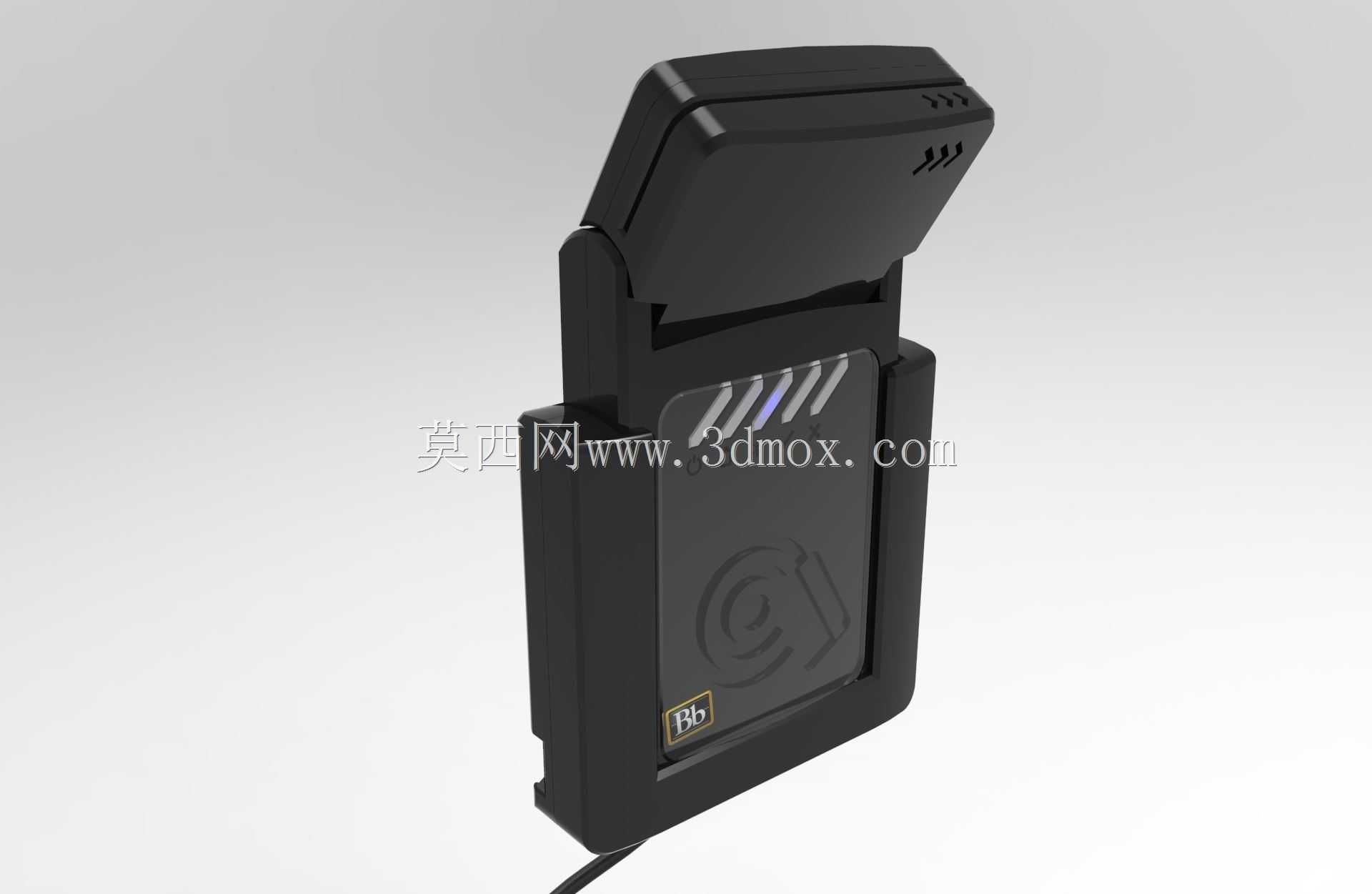

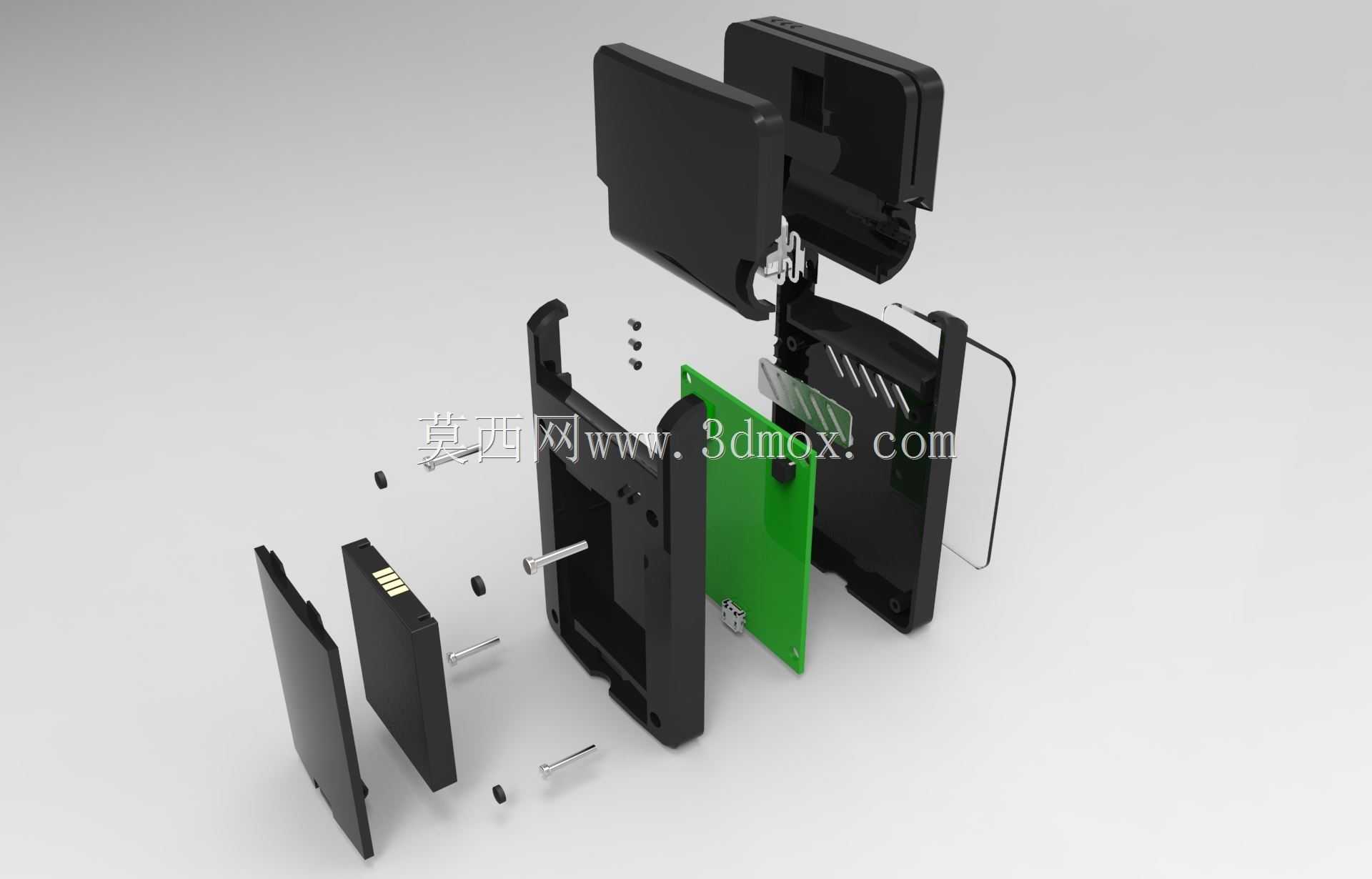

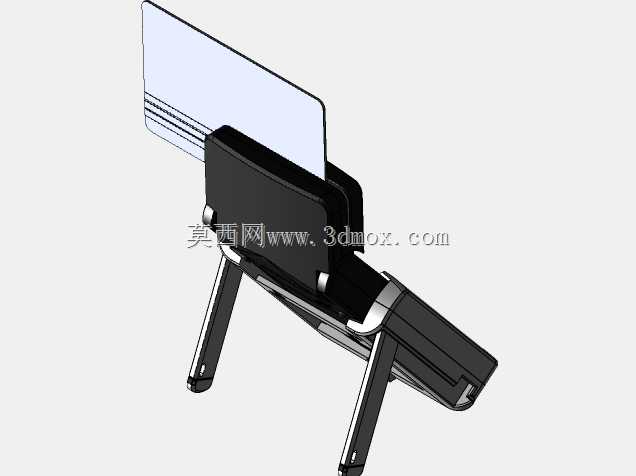

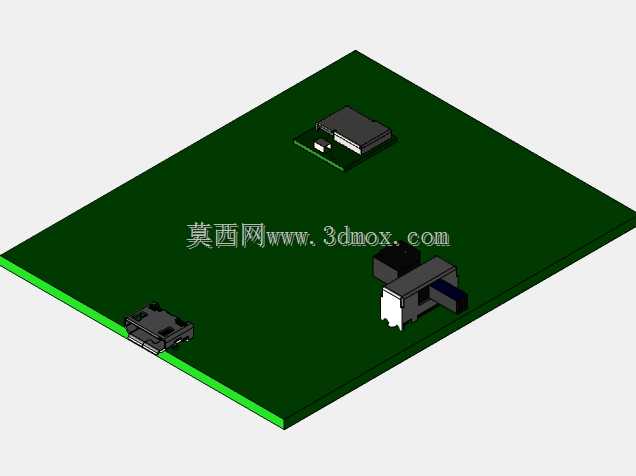

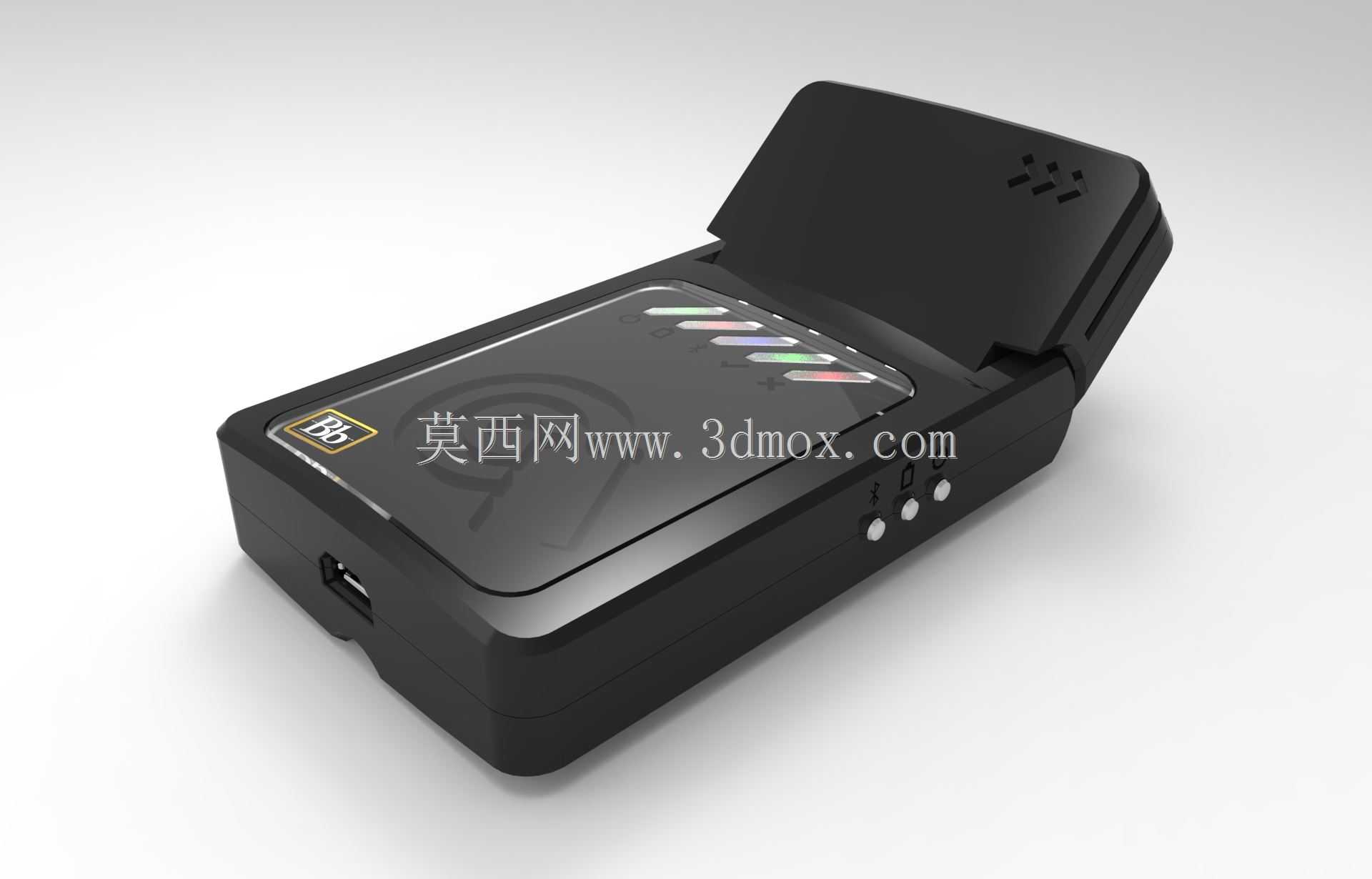

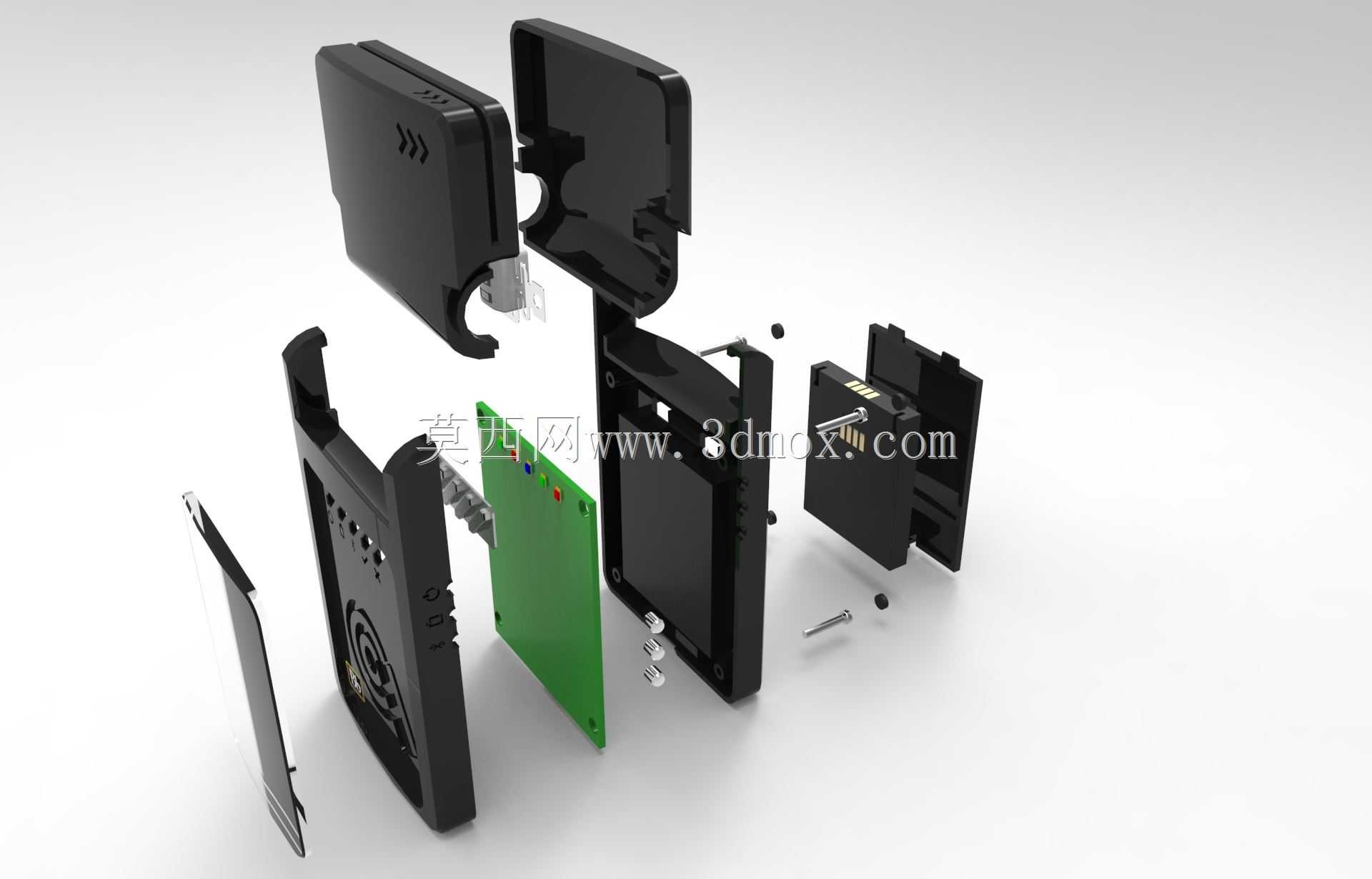

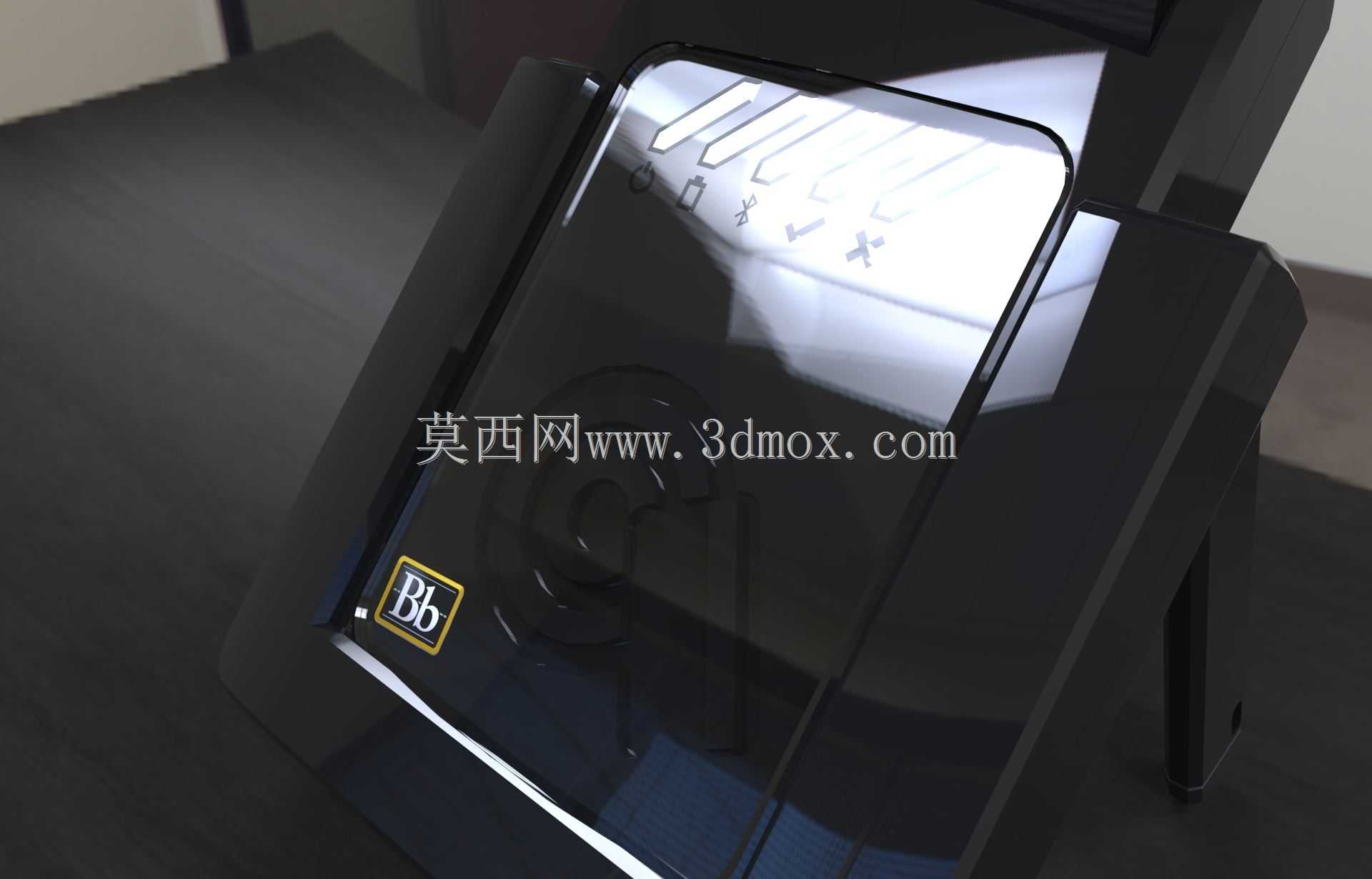

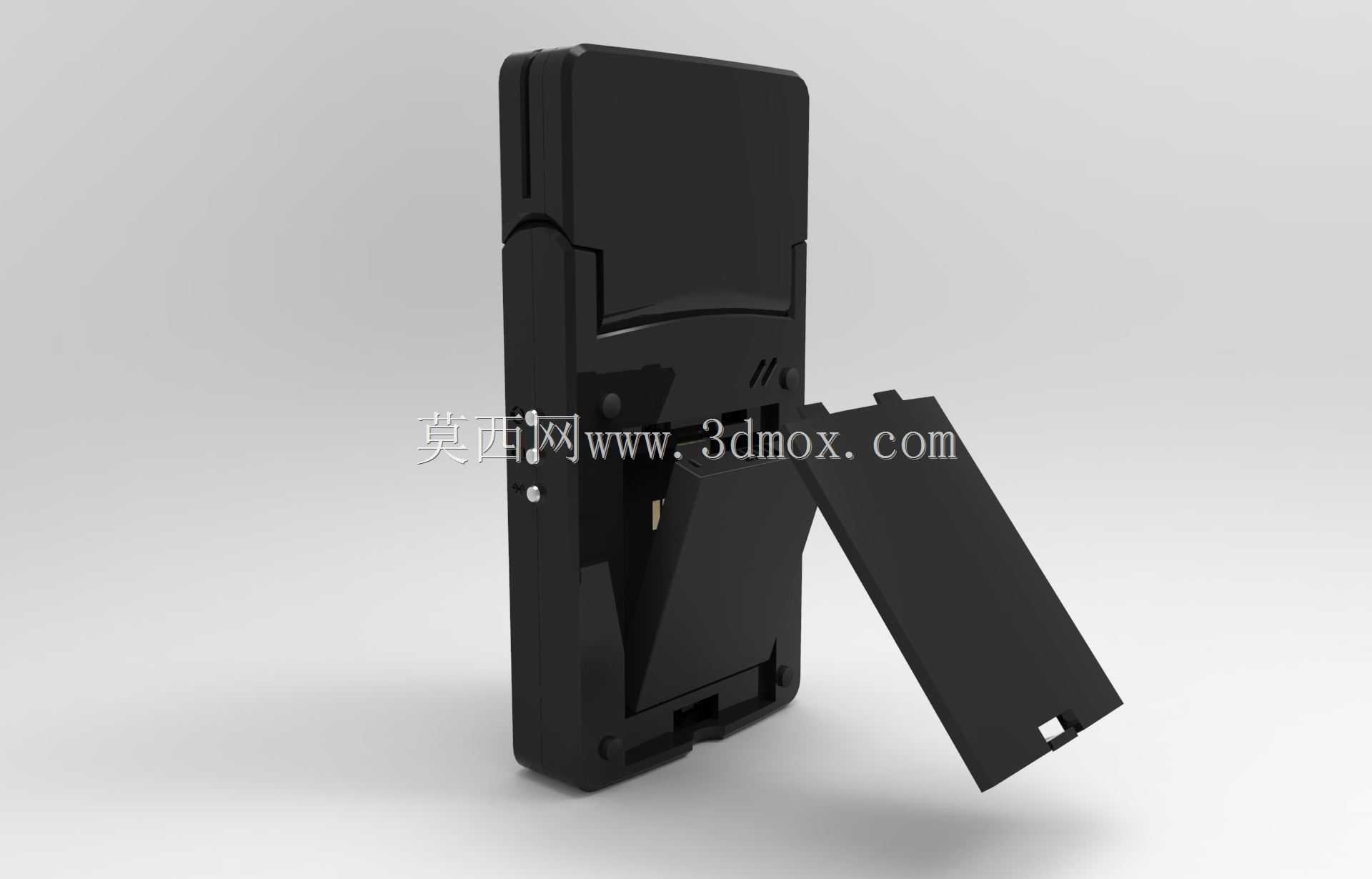

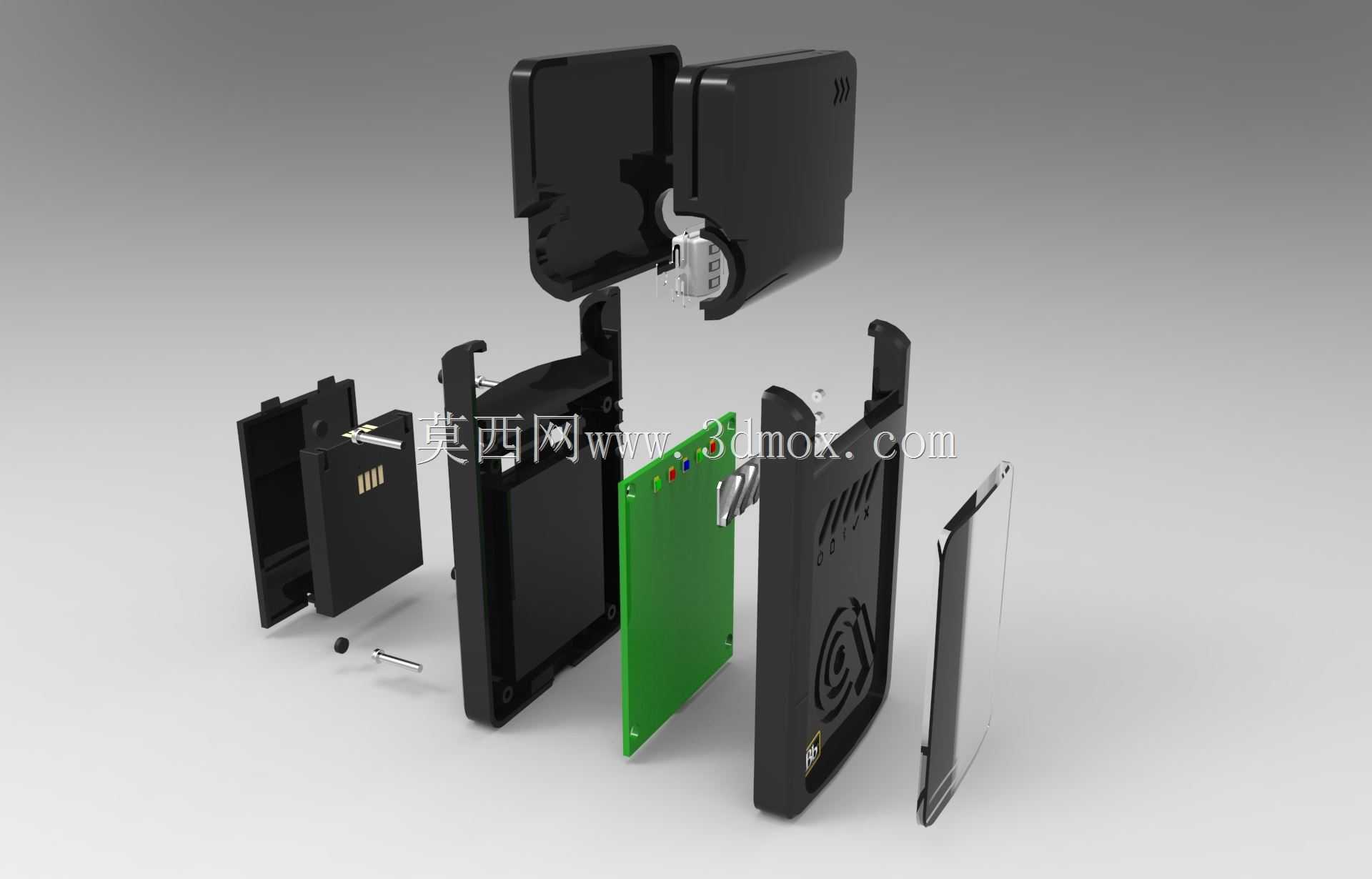

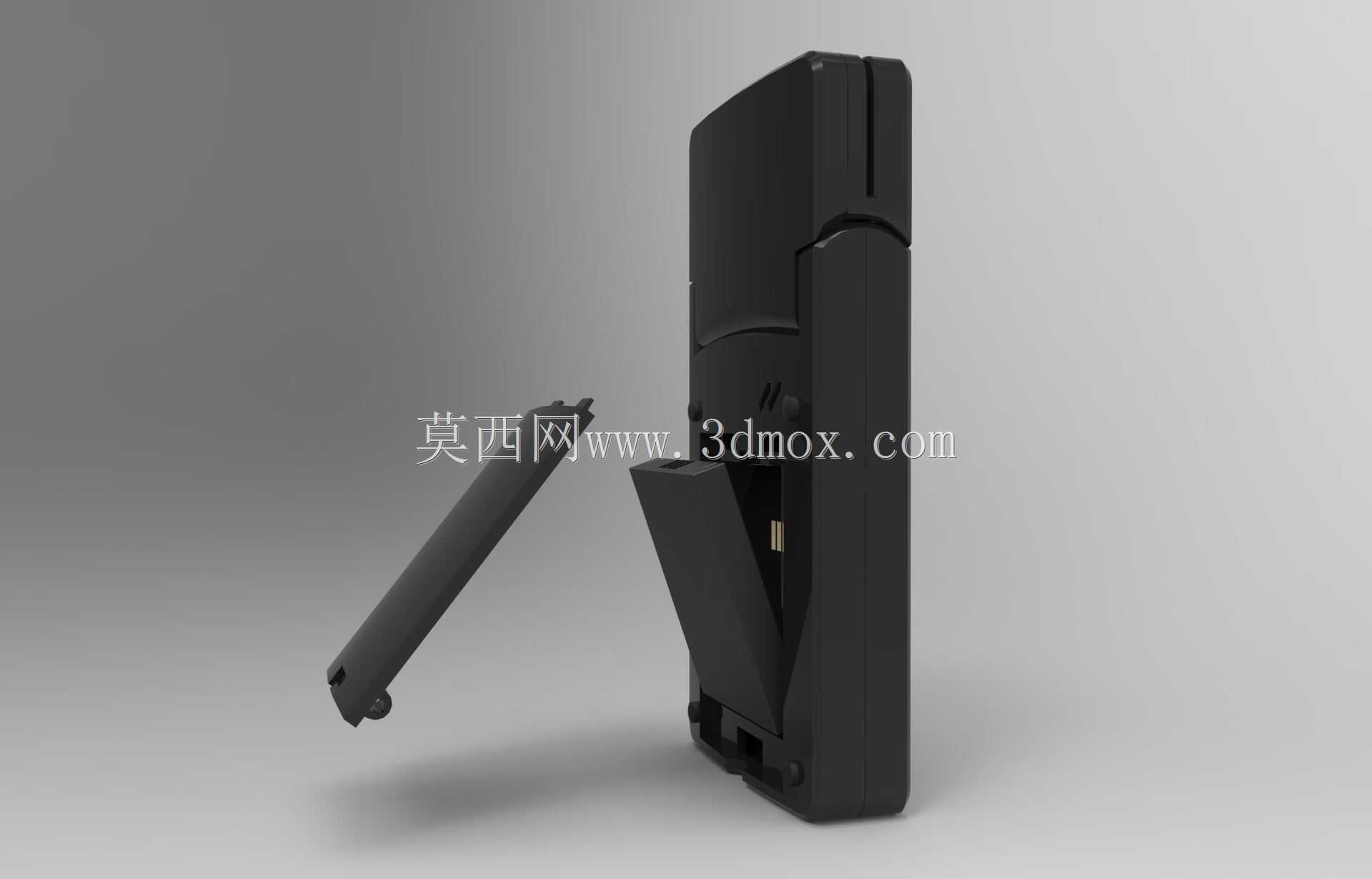

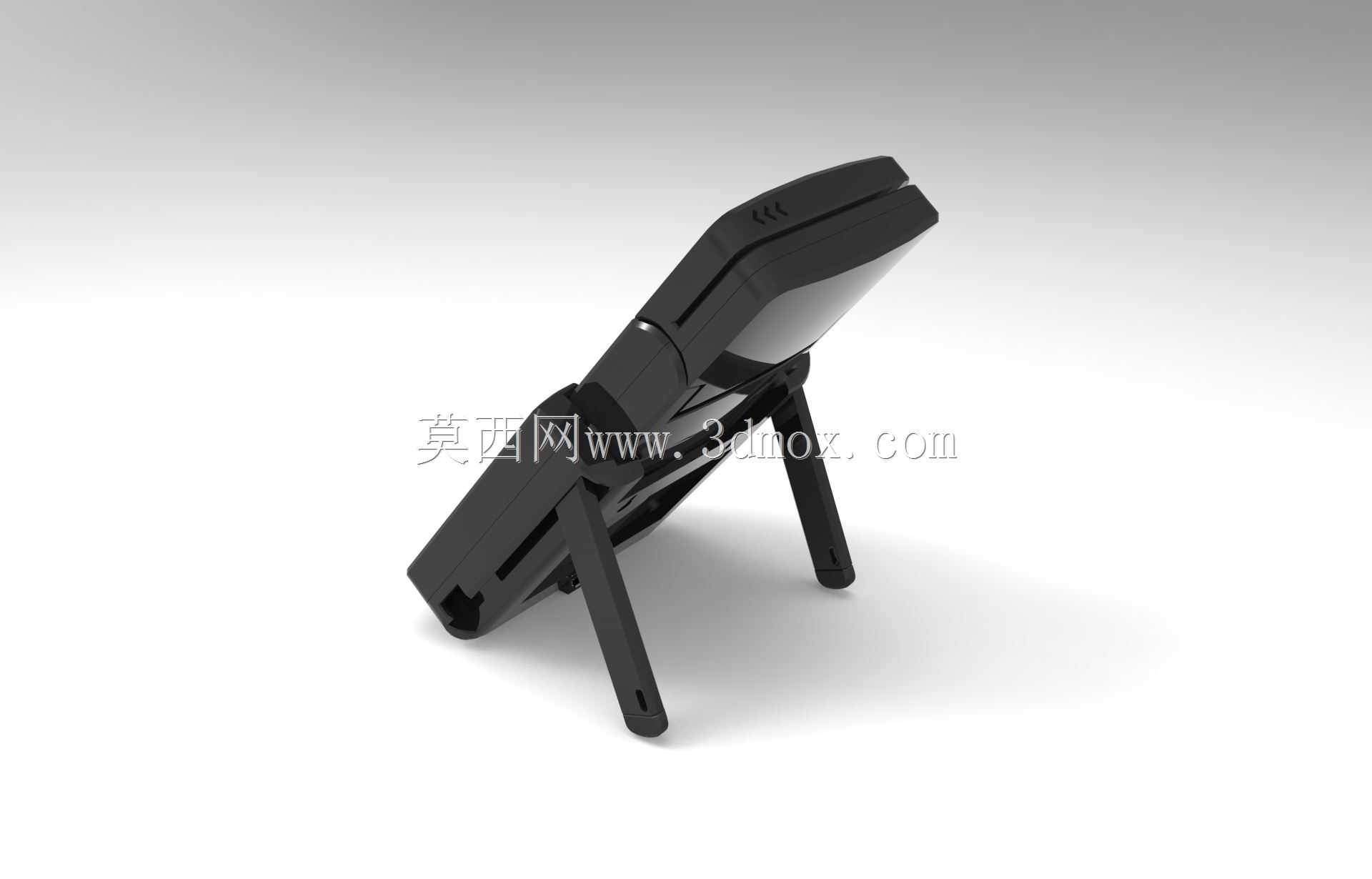

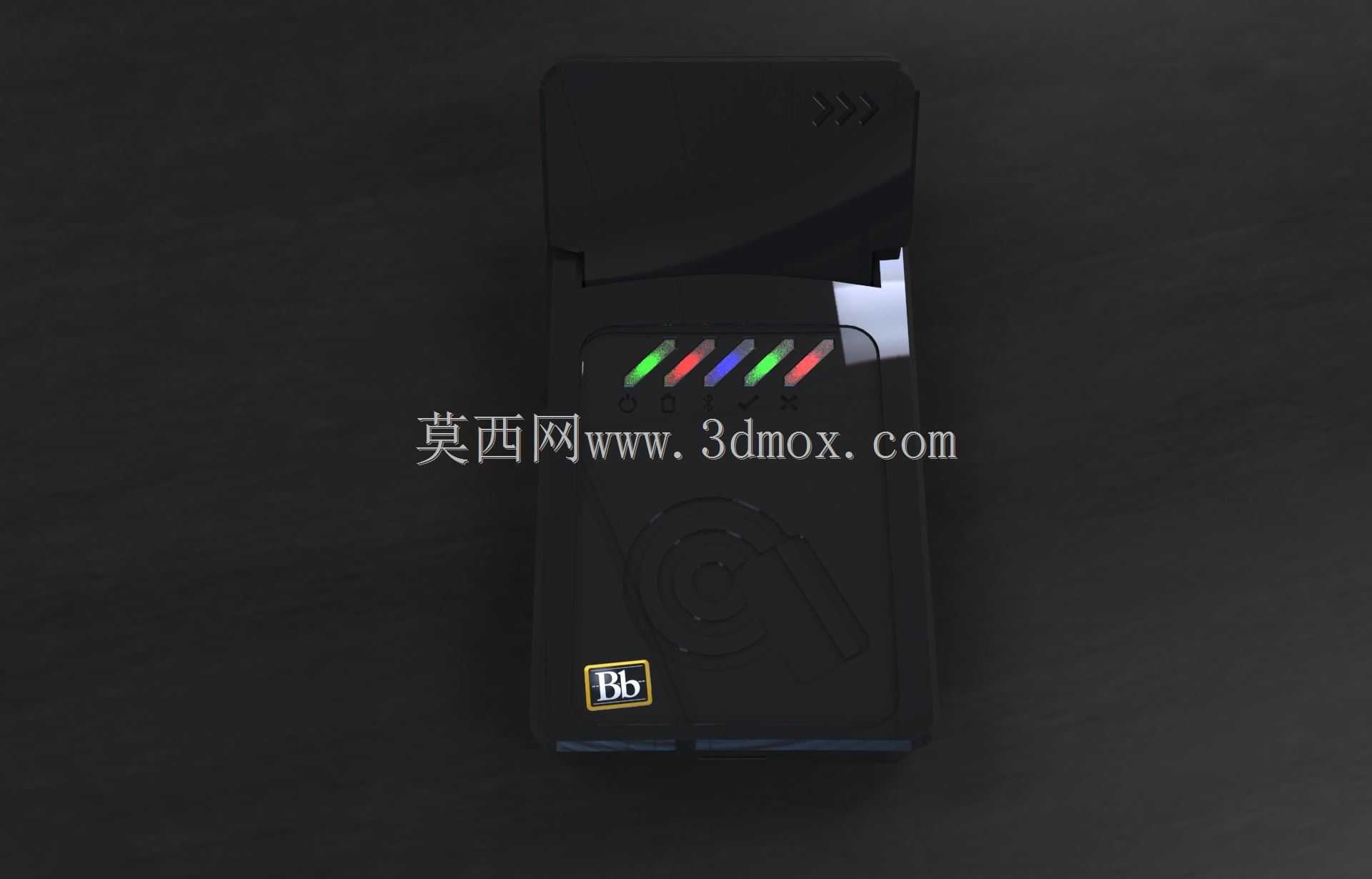

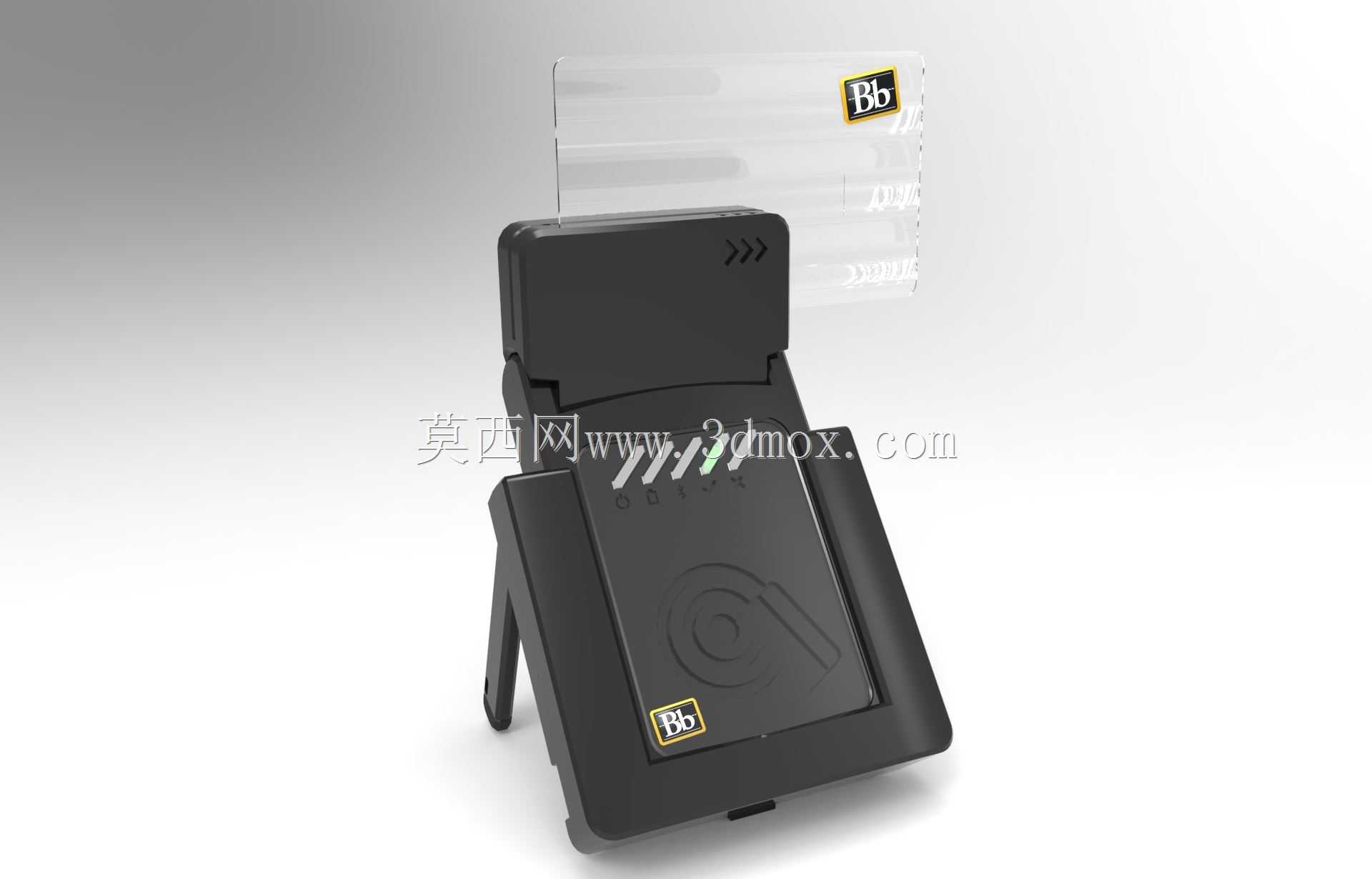

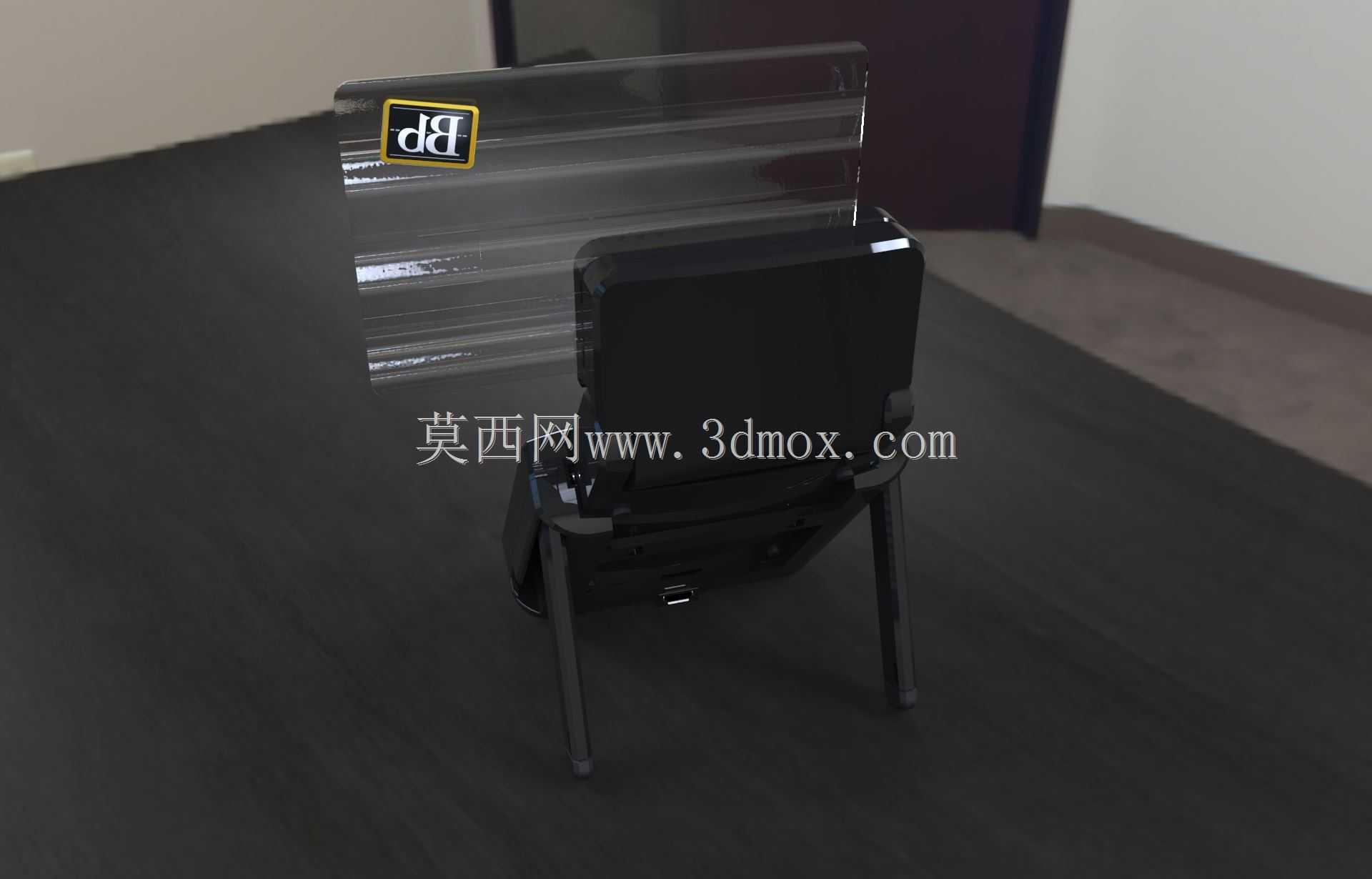

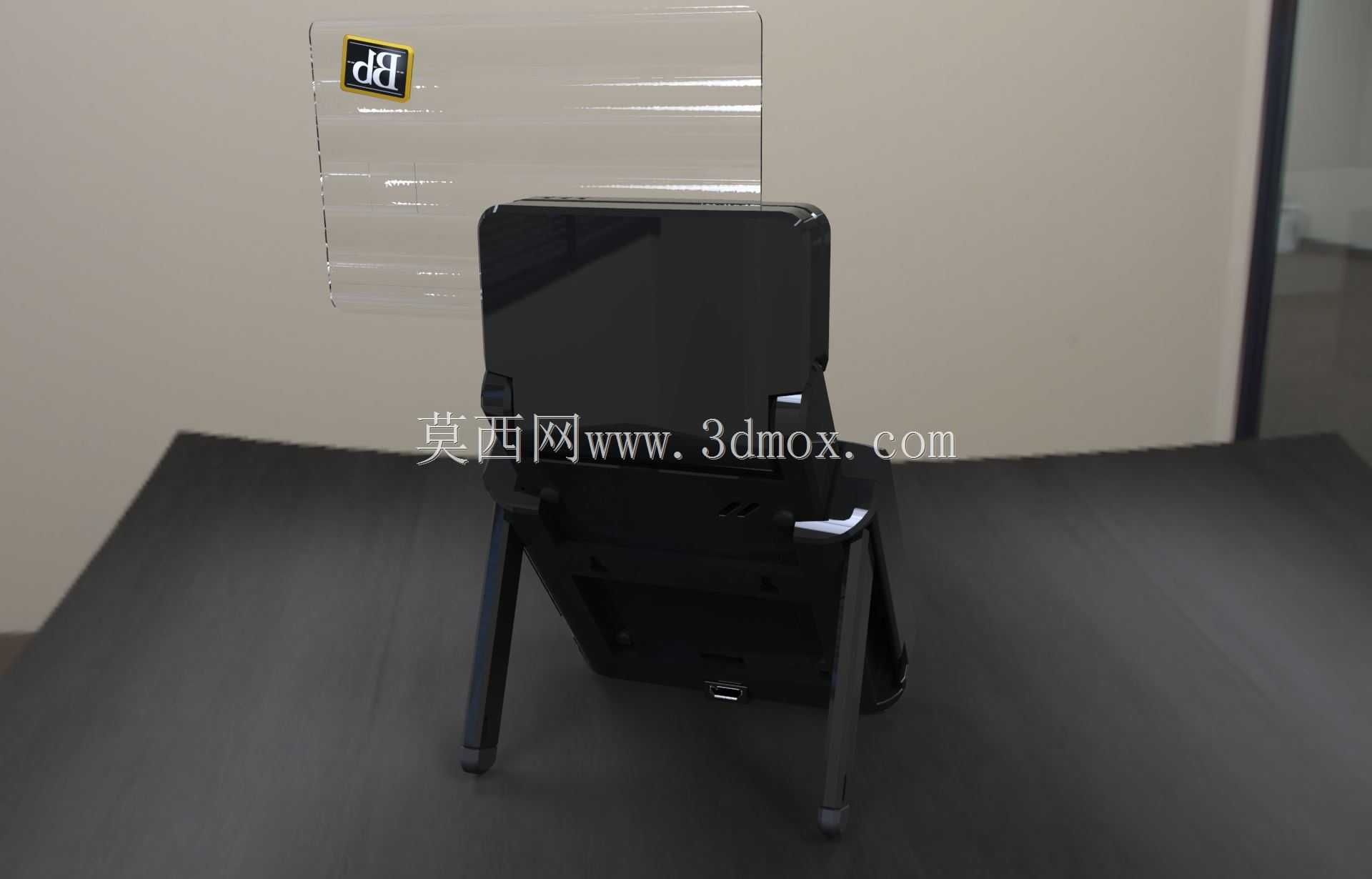

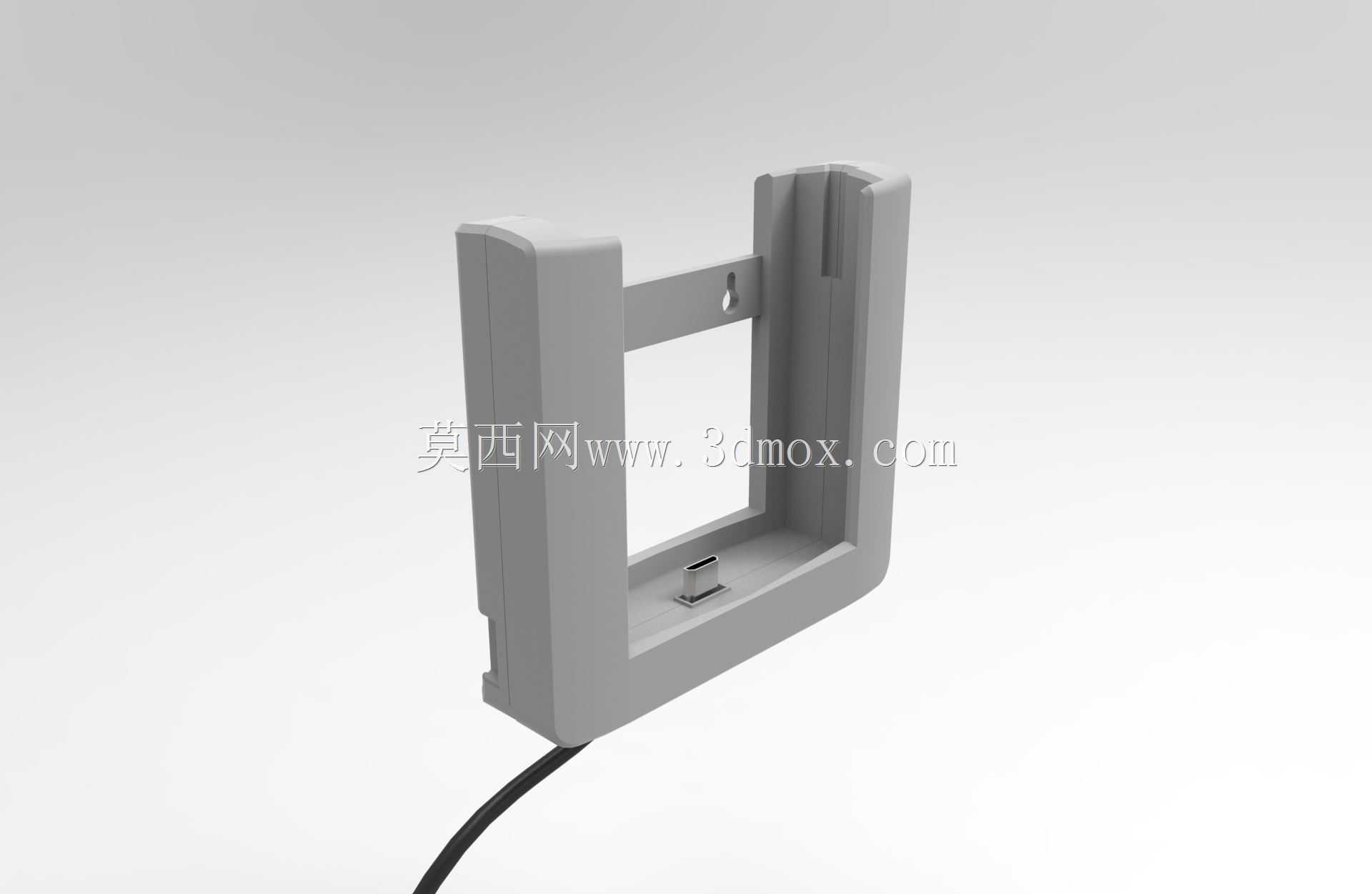

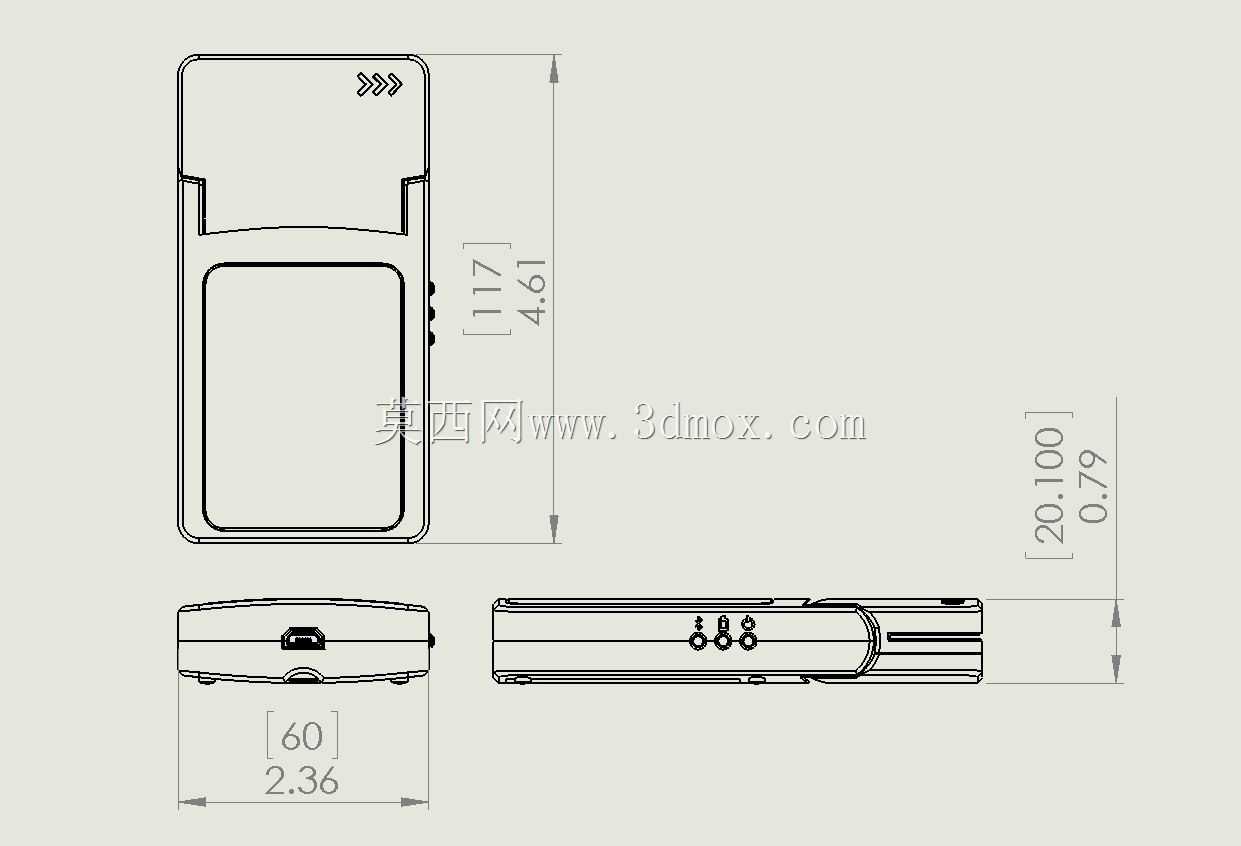

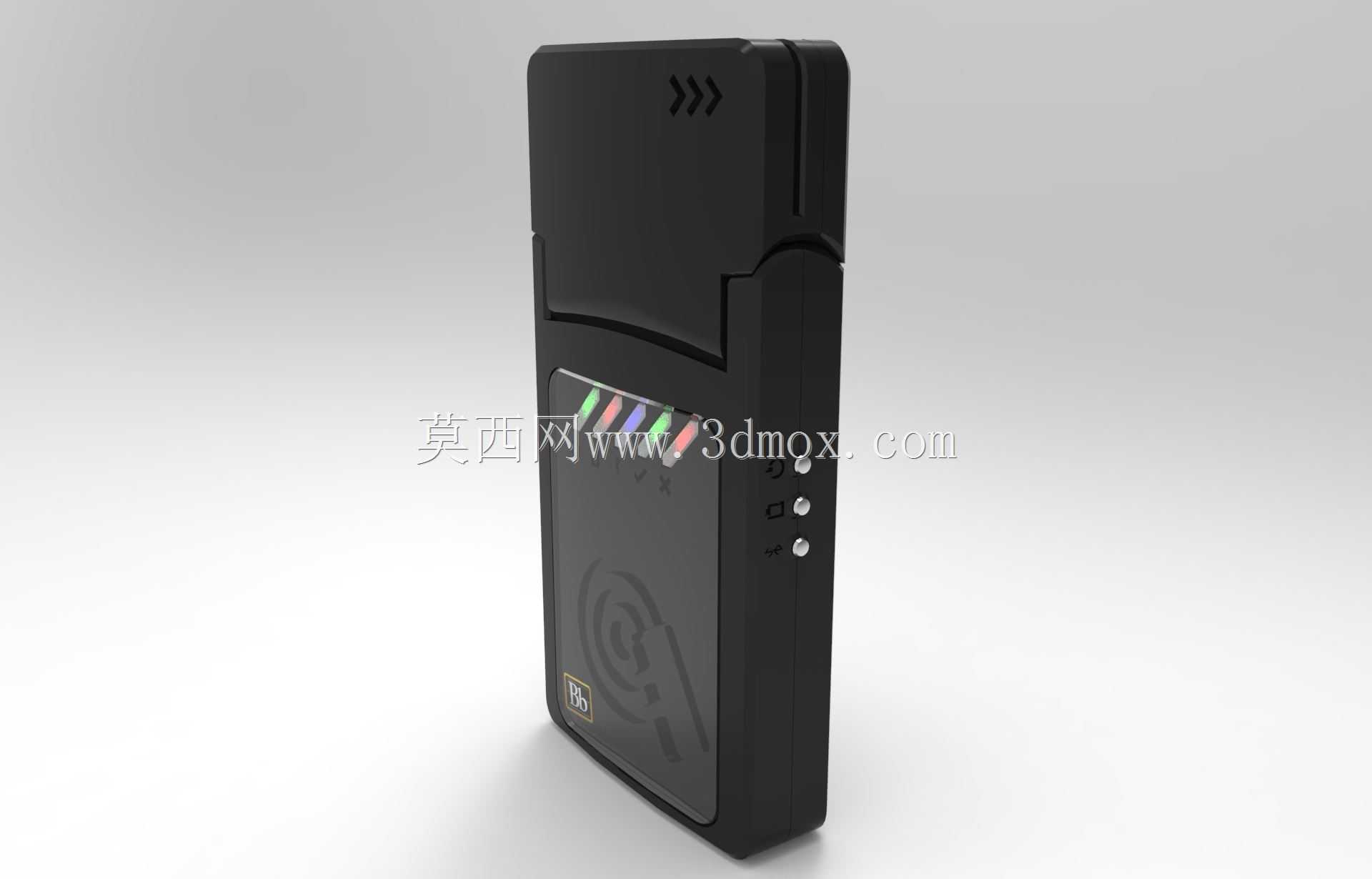

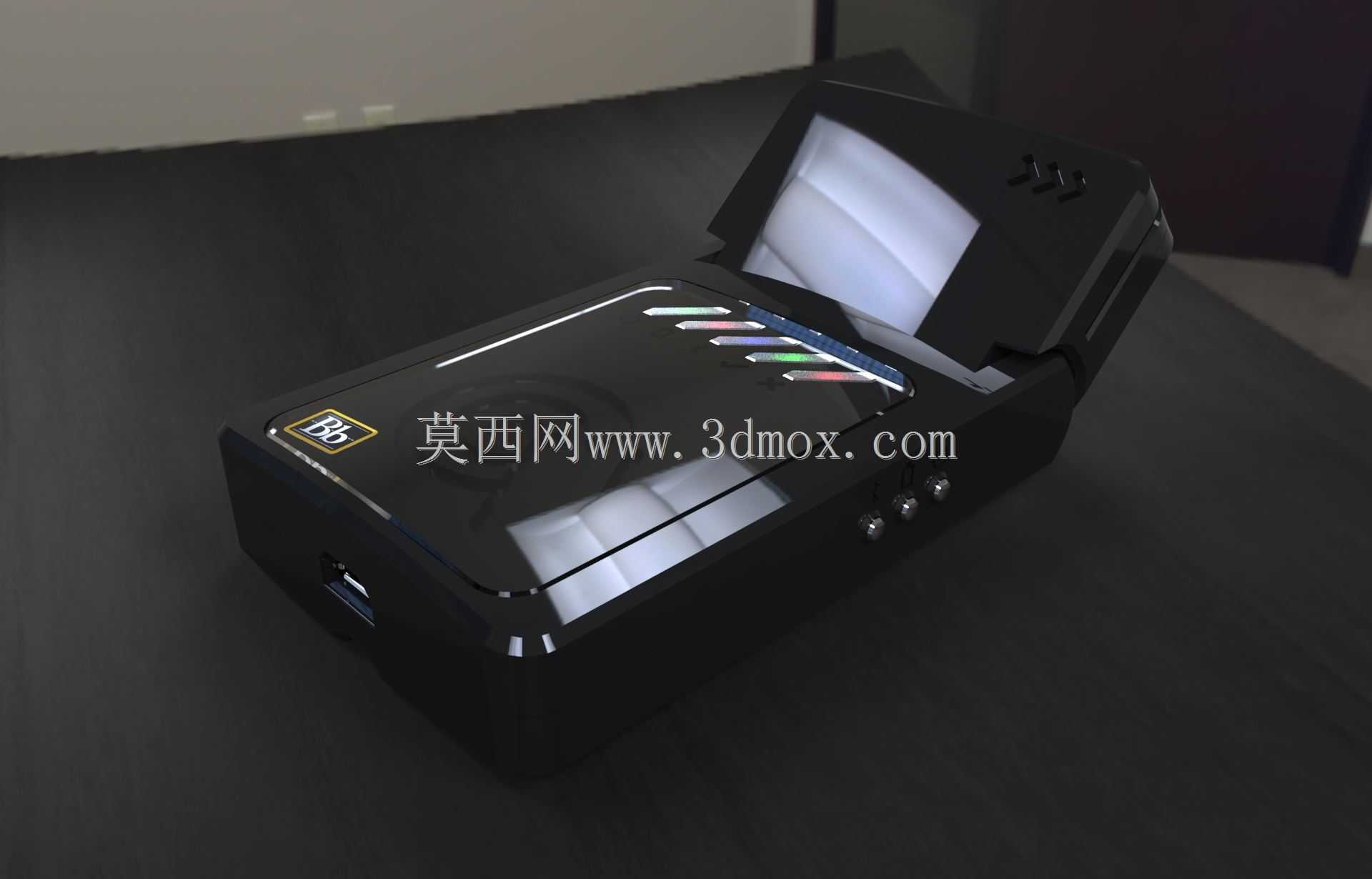

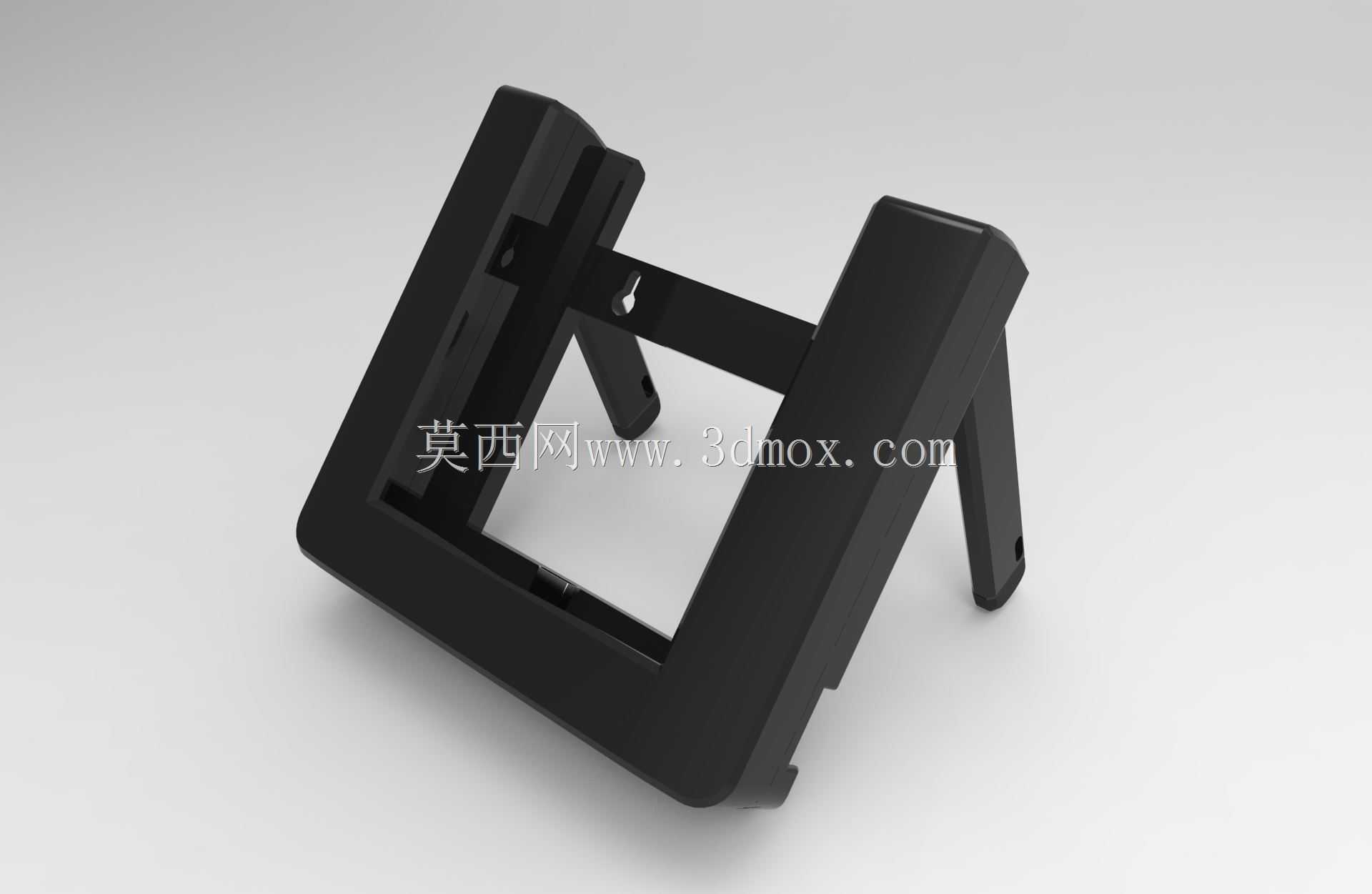

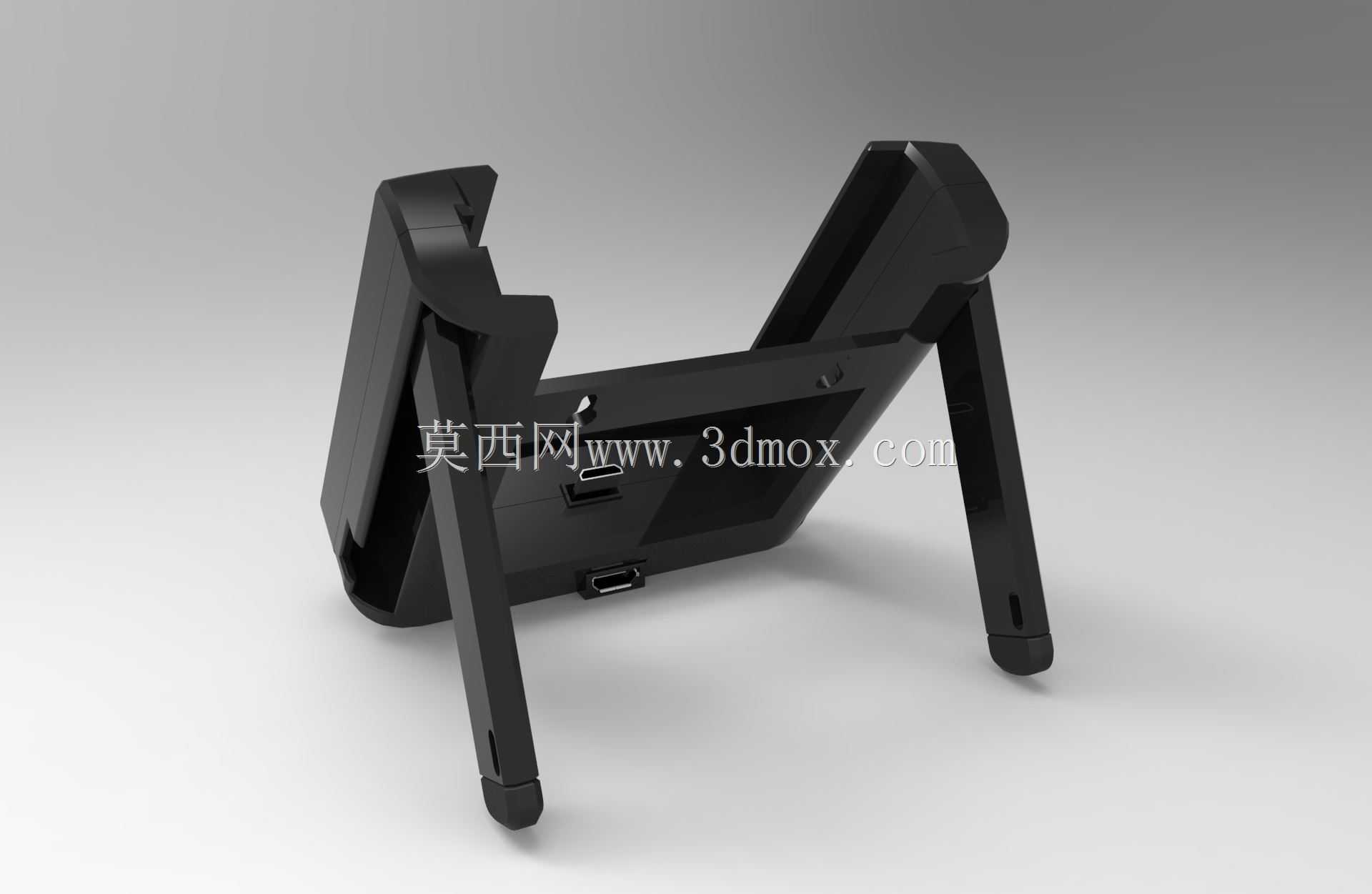

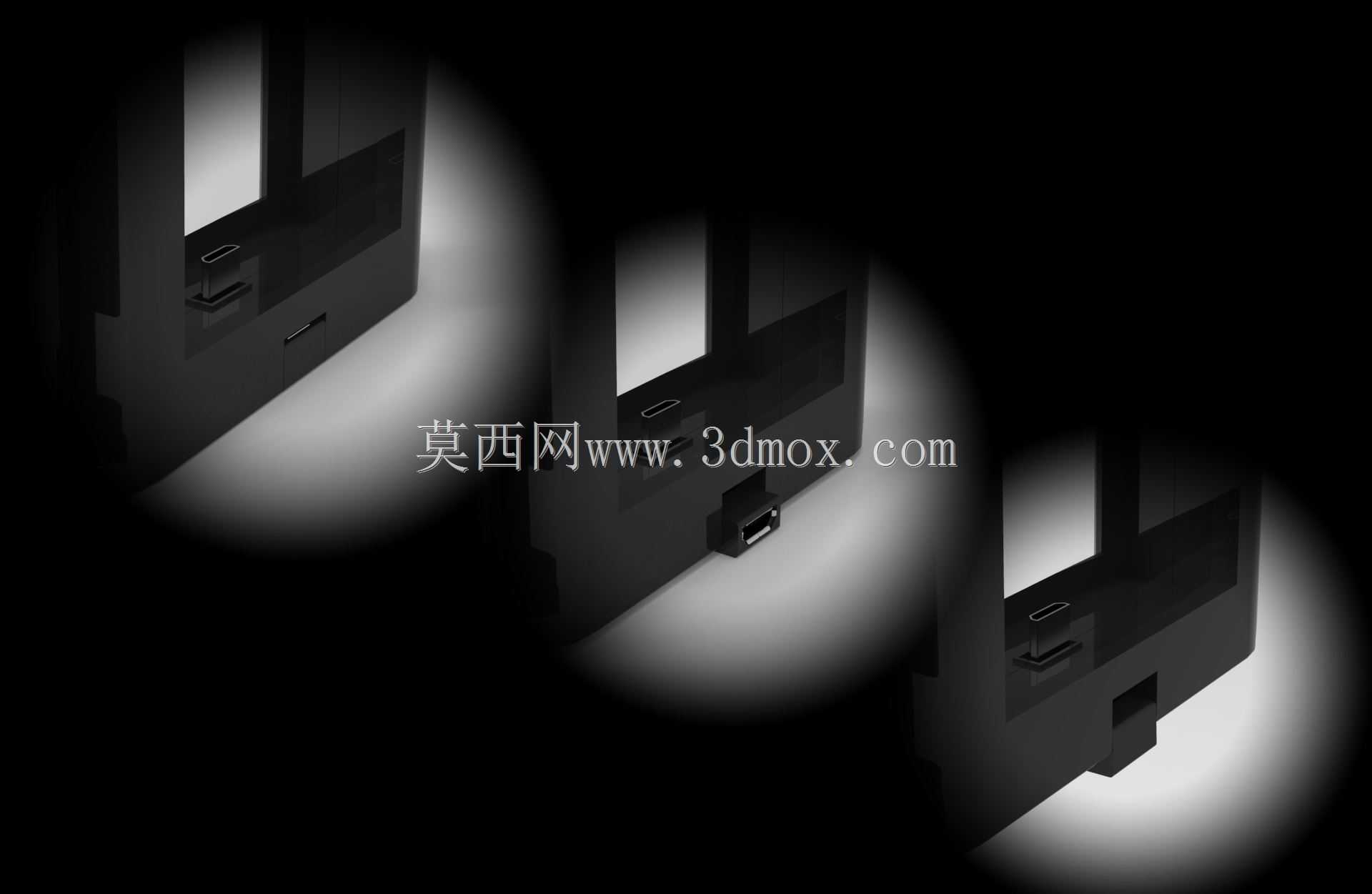

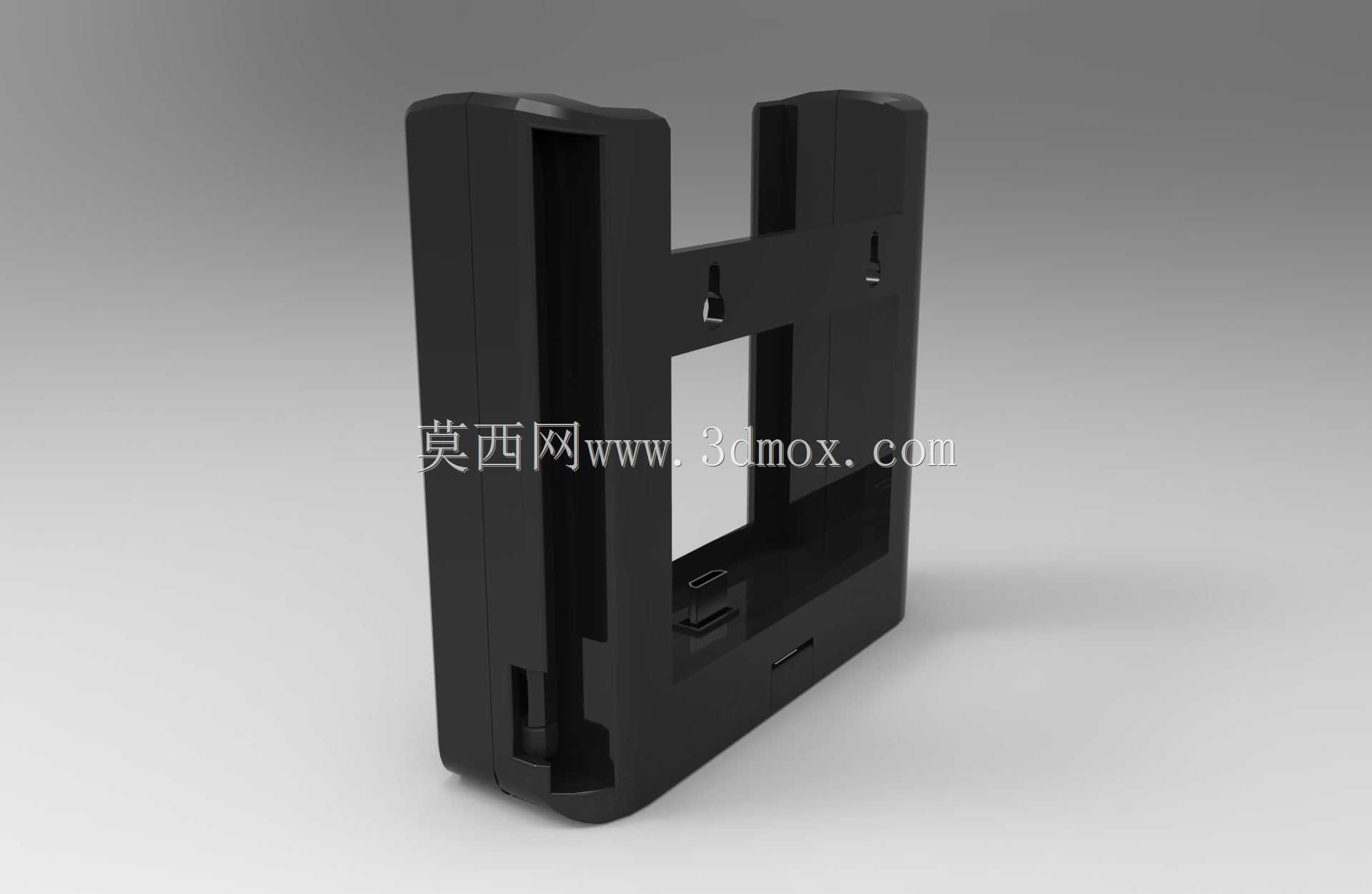

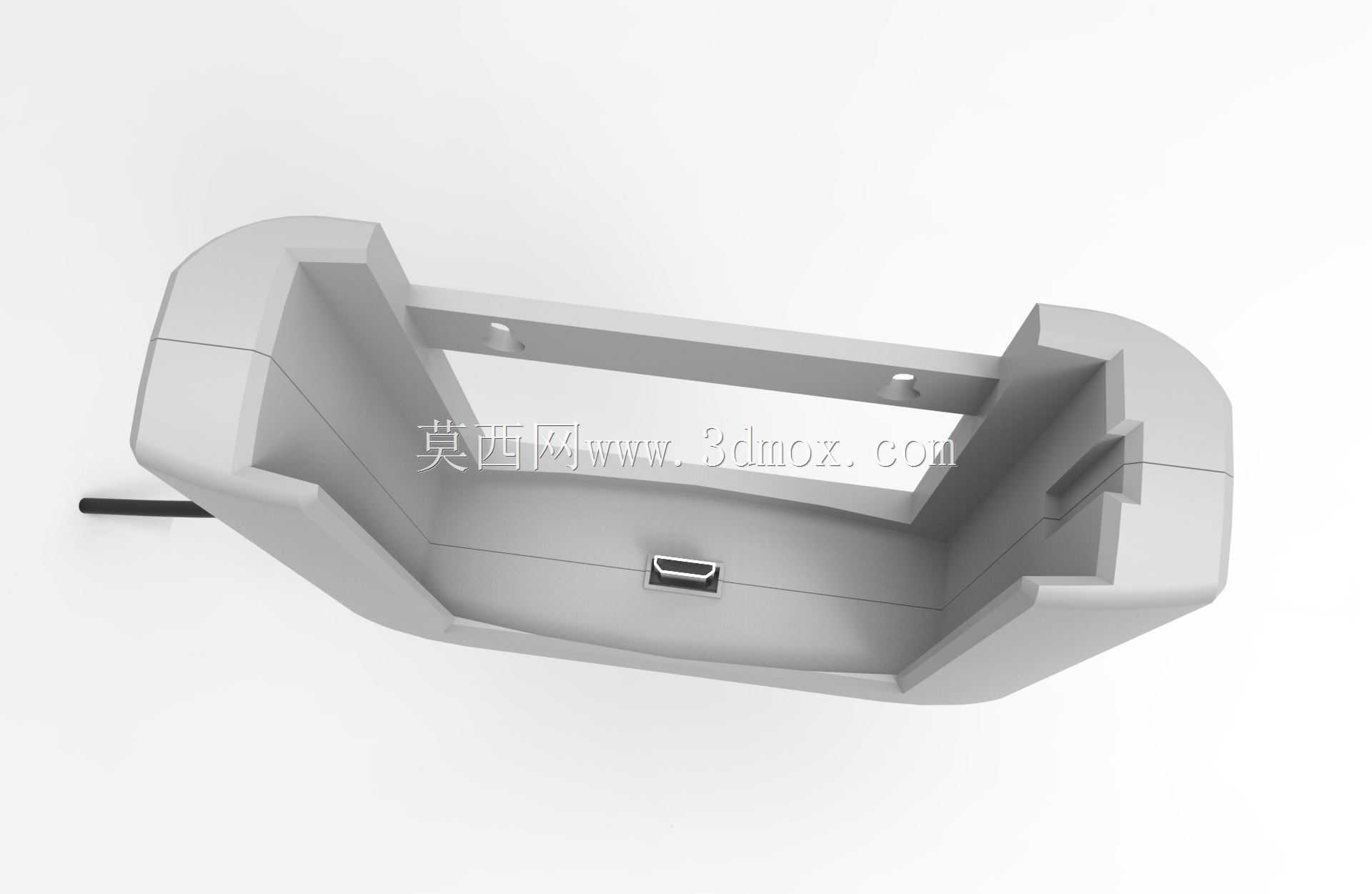

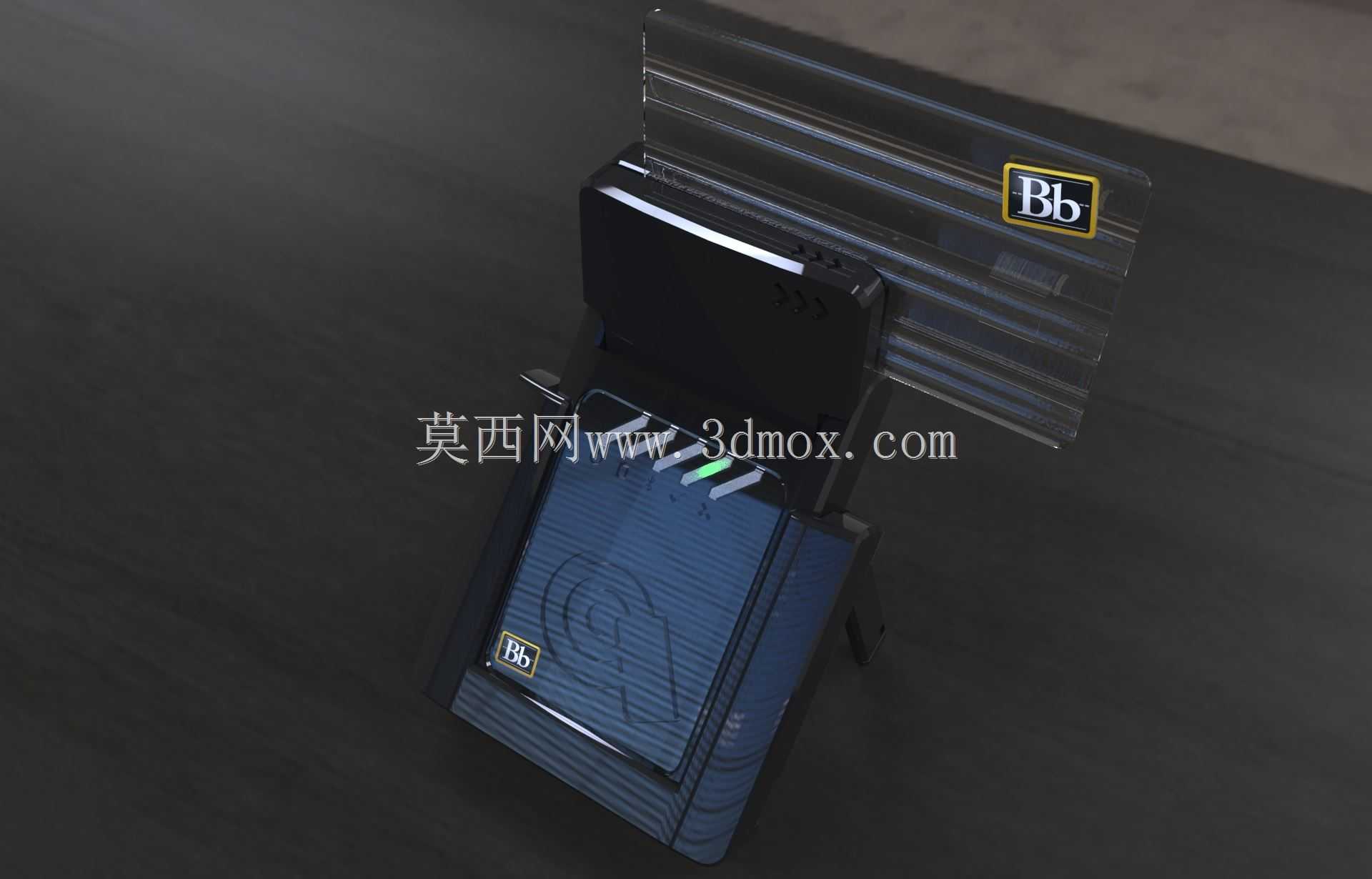

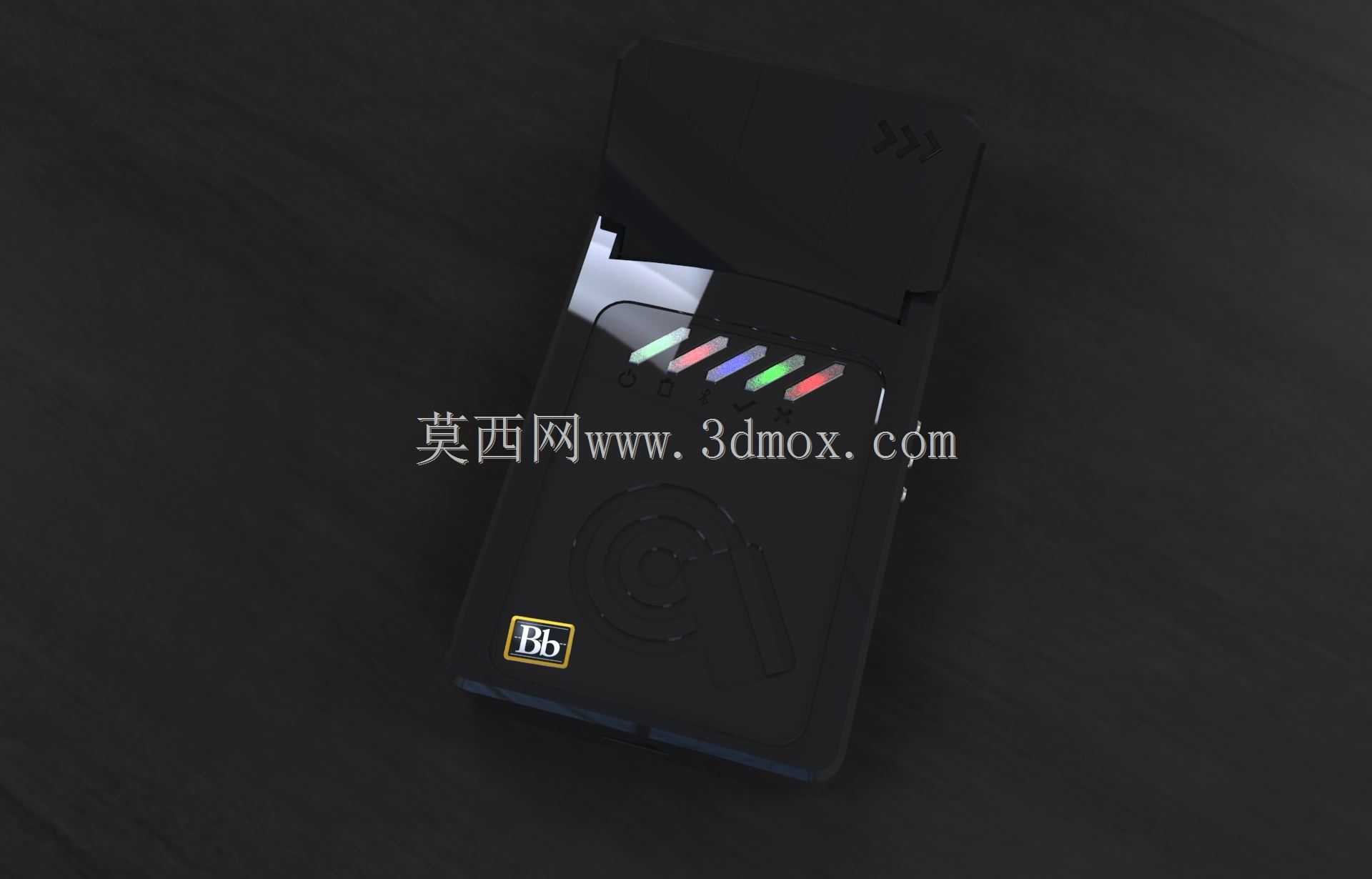

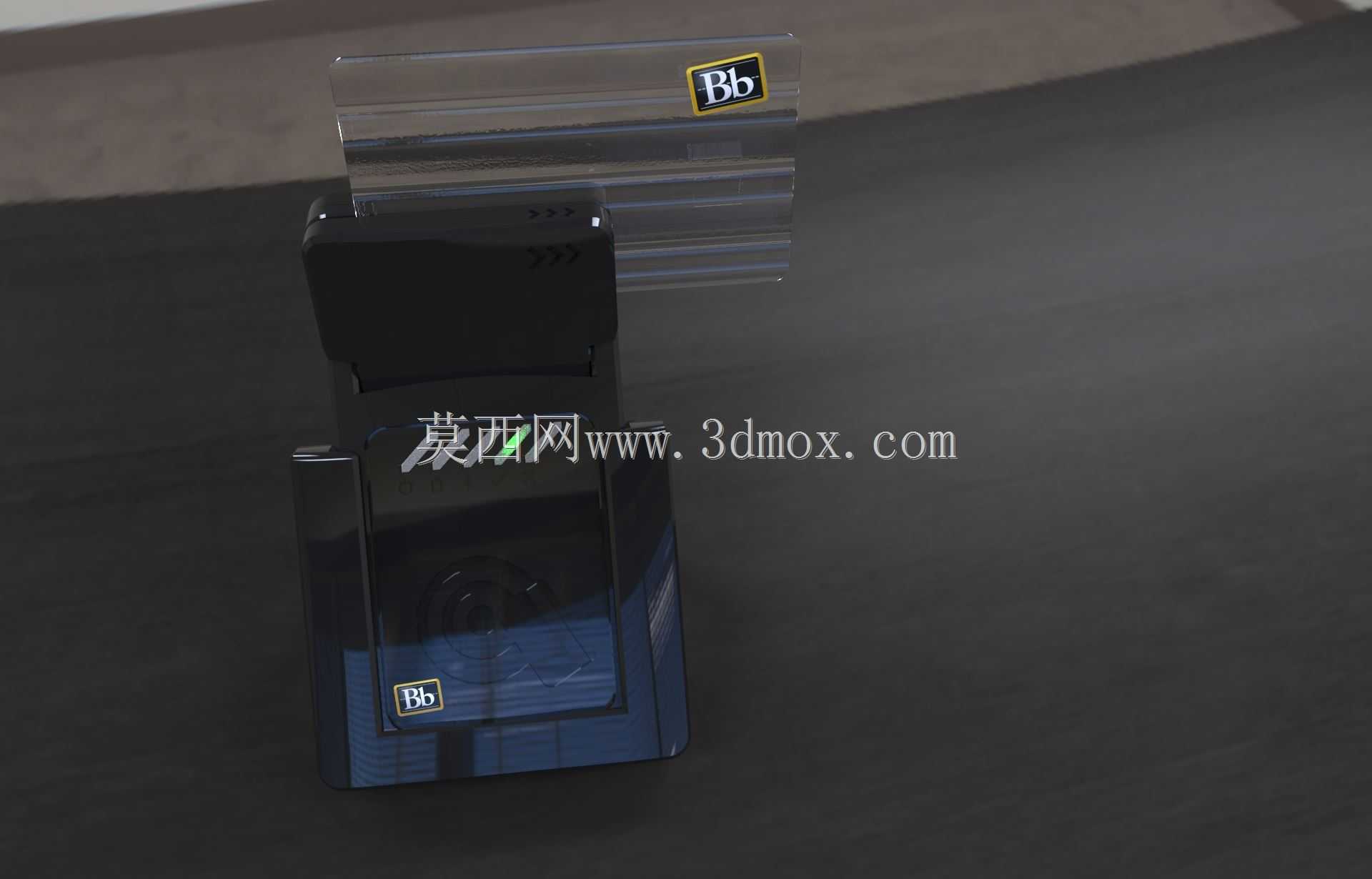

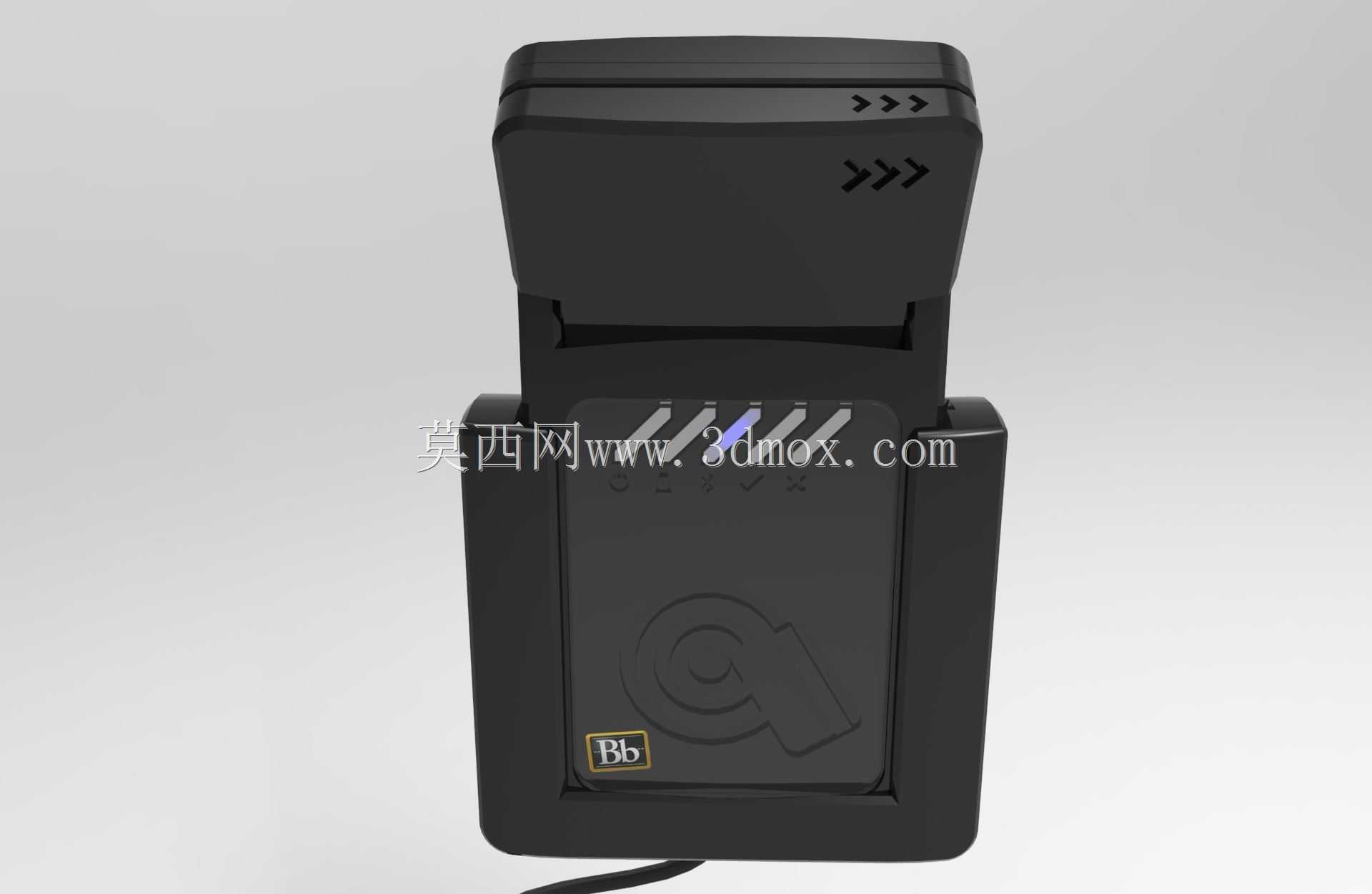

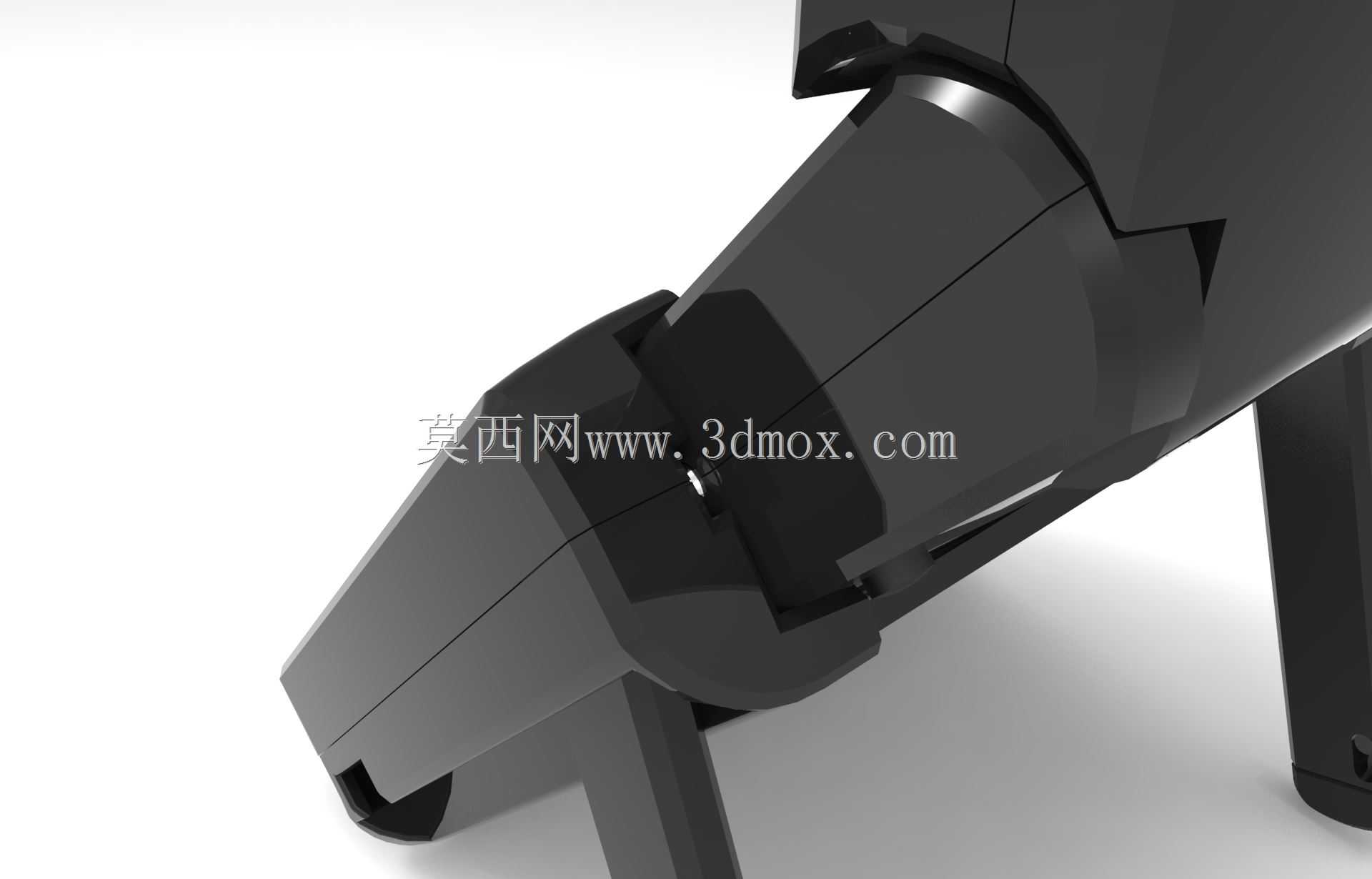

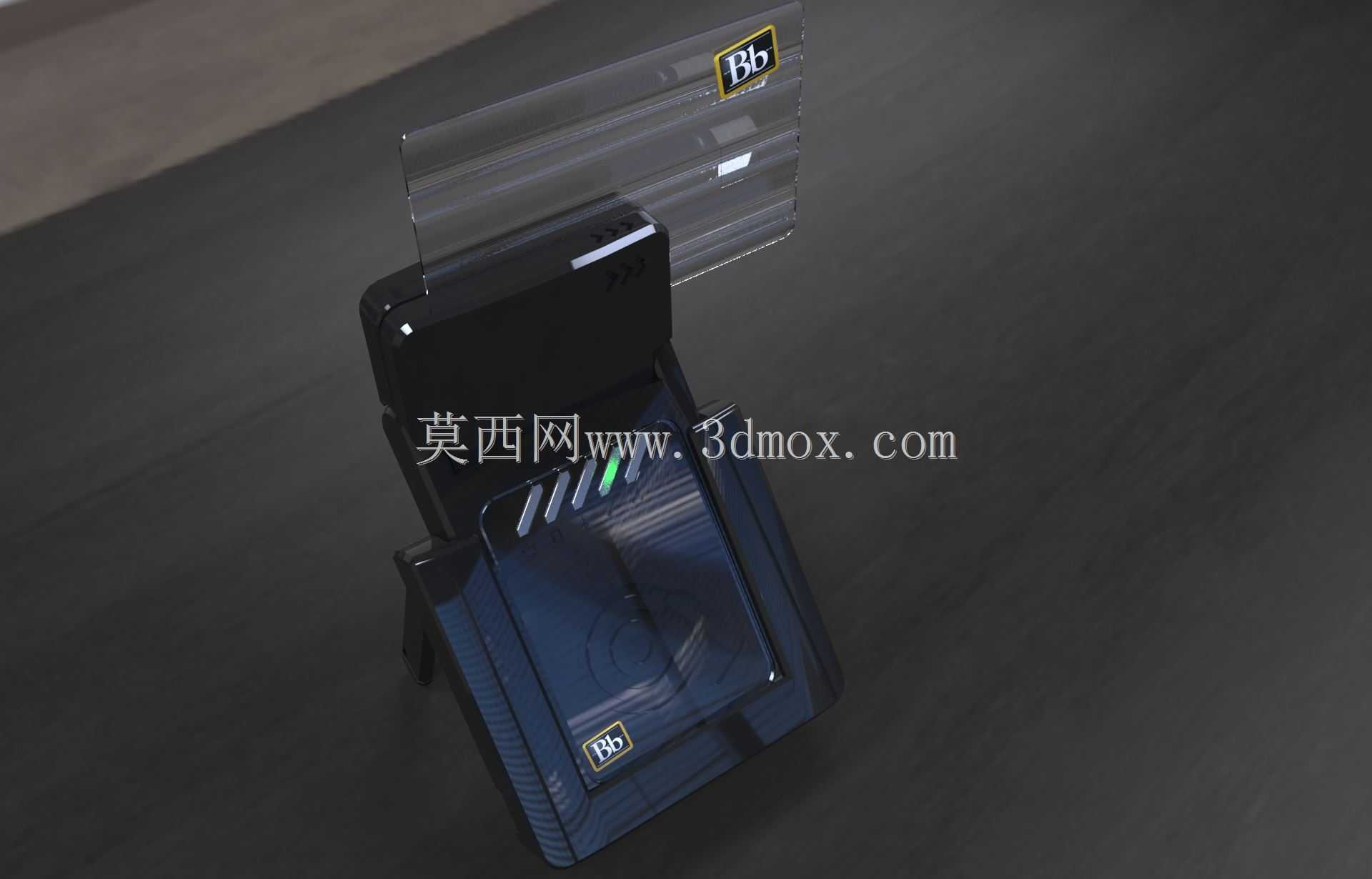

这个设计试图满足每一个公开的需求，试图改进每一个领域。其亮点是：?便携性：外壳尽可能小，但即使使用多线电缆也易于组装。它的外形尺寸是60 x 117 x 20毫米（2.37英寸x 4.6英寸x 0.8英寸）。因此，它使用更少的材料；降低材料成本，减少空间；?其灵活性：mag stripe reader和插槽具有+/-50自由度，因此在大多数情况下，从多个高度（因为它可以停靠在墙上或放在桌子上）更容易滑动因为它不是固定的，所以在袋子或口袋上占用的空间更少。?现代设计：简单而现代的设计不会被忽视。它有一个轻微的曲线，使它更符合人体工程学。大多数零件都可以注塑成型，不需要很多工具。这些电子设备很容易安装。电池易于安装或更换，无需任何工具。对于读者来说，颜色就是让它在任何环境中都不会受到干扰。PCB的总体尺寸相同，但其组件已移动，因此不会妨碍放置柱。?易于使用：它只有3个按钮，可通过长按或多次按来添加功能。电源按钮是一个长按开关，双击它可能会激活其睡眠模式，电池按钮将在其LED指示灯中显示电池的当前电量。最后，如果设备通过USB配对，蓝牙将激活/禁用此功能以节省电池。这些按钮暴露在侧面，因此用户不会“感到好奇”并意外将其关闭。支架完全覆盖这些按钮，因为大多数按钮不会经常使用。?易于理解：它唯一的指示灯是：电源、电池、蓝牙、接受或拒绝付款以及声音。由于它是一种电池供电设备，LED不应始终通电，因此建议的方案是：电源只有在打开或关闭时才会亮起。如果打开电源，它将保持稳定10秒，并且在长按按钮关闭之前，它将关闭并消失。电池指示灯仅在按下按钮（绿色>；50%，黄色>；20%，闪烁红色<；20%）或电池电量不足<；时点亮三色LED；5%. 蓝牙指示灯将缓慢闪烁，直到配对完毕，然后每隔15秒闪烁一次。接受的付款将只开启一秒钟，而拒绝的付款将持续闪烁3秒钟。每次这些指示灯中的一个改变状态时，都会播放声音，例如，当电池电量变低时，会播放一个打开按钮、一个褪色的关闭按钮、一个快速警报，当电池电量变低时，会播放另一个警报，最后，在接受付款或ID时发出一声简单的嘟嘟声，或在拒绝付款或ID时发出警报。dock具有与阅读器类似的特性，可以借助两端有橡胶的支腿倾斜放置在书桌上，以避免滑倒。它有壁装的安装孔，还有一个180度的充电端口，用于隐藏或支持充电电缆（micro USB）的多个角度，读卡器滑动直至固定在支架上
