可3D打印U盘结构三维设计方案

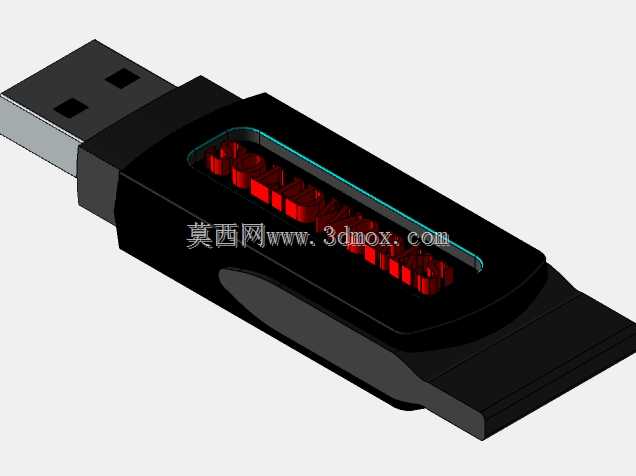

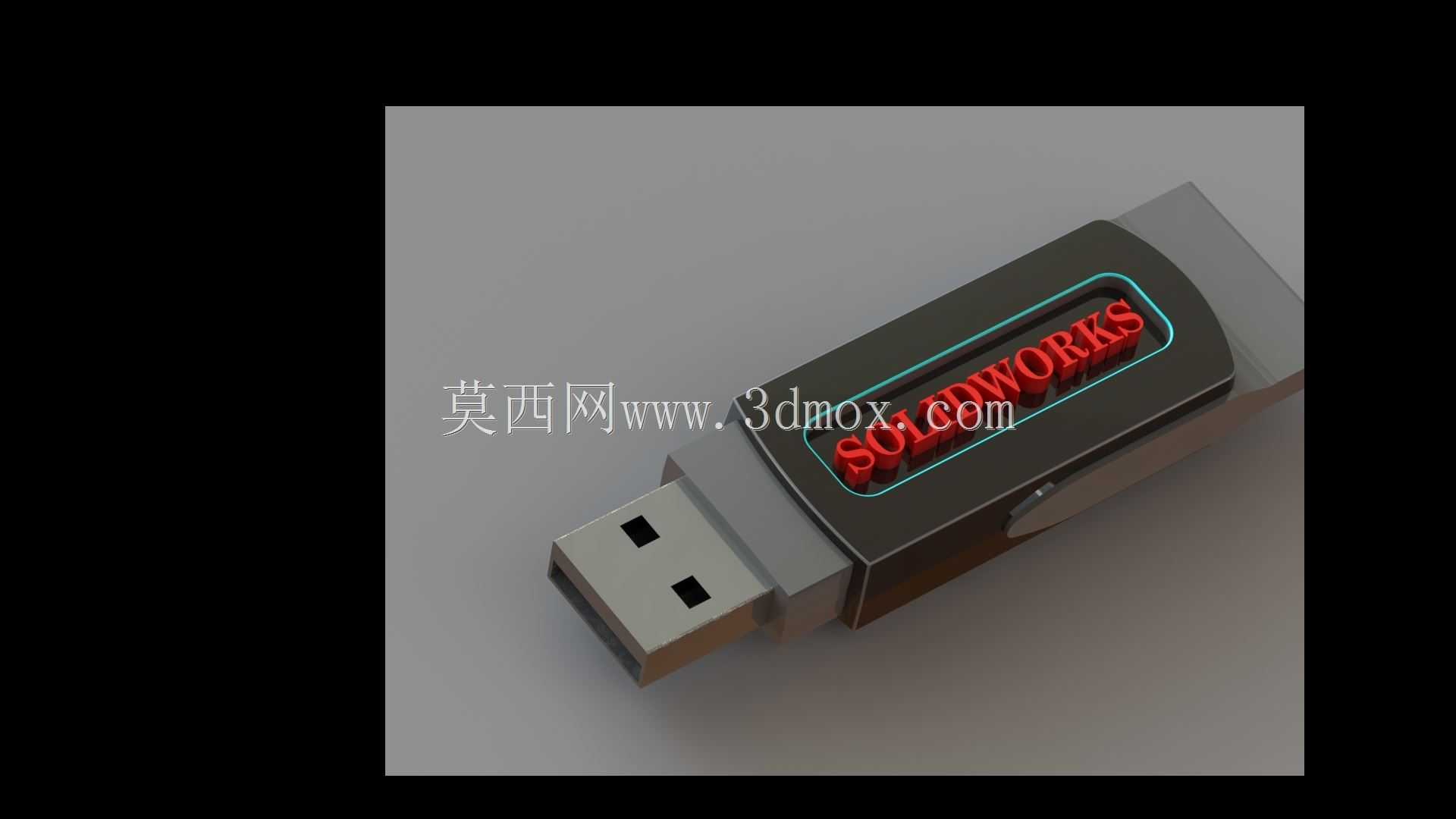

日常办公场景中，U盘是跨设备传输小体积工程文件、作业文档、演示素材的常用便携存储载体，不少结构从业者会根据自身使用习惯定制适配的U盘外壳，规避量产外壳易刮花、接口保护结构易脱落、握持手感偏滑的常见问题。这款U盘的结构设计围绕日常高频使用的实际需求展开，整体采用一体式滑动结构，将USB公头的滑动轨道集成在外壳内部腔体中，不需要额外配备分离式保护帽，从根源上避免了保护帽丢失的问题，日常使用时只需推动外壳侧面的防滑推块，就能将USB接头推出至插接到位的位置，收回后接头完全藏于外壳腔体内部，能避免日常放在工具包、口袋中接头被灰尘、金属碎屑污染，降低接口氧化、针脚弯折的故障概率。外壳主体的外形轮廓做了圆角过渡处理，没有尖锐的棱角，握持插拔时不会硌手，表面预留了标识嵌入的凹槽区域，可以根据使用需求粘贴资产标签、雕刻个人标识，方便在多人共用办公设备的场景下快速区分个人存储设备，避免拿混。内部腔体的尺寸完全匹配常规USB2.0接口的通用U盘主控板，安装边界预留了0.2mm的装配间隙，既可以保证主控板顺利装入，也不会因为间隙过大导致使用时电路板晃动，接口对位不准。滑动轨道的行程做了精准限位，接头推出后刚好达到标准USB接口的插接深度，不会出现插接过浅导致接触不良、传输中断的问题，收回时接头前端与外壳端面齐平，不会出现接头外露剐蹭其他物品的情况。外壳壁厚设置为1.5mm，兼顾结构强度与打印耗材成本，日常插拔受力的接口位置做了局部加厚处理，能承受常规插拔的侧向力，不会因为轻微磕碰出现外壳开裂的问题。整个模型的结构拆分符合3D打印的工艺要求，没有大角度悬空结构，不需要额外添加大量支撑就能顺利打印，打印完成后只需要简单去除支撑毛刺，将通用U盘主控板装入腔体，卡合滑动推块就能完成组装，不需要额外使用螺丝或者胶水固定，后期如果主控损坏也可以轻松拆开更换内部元件，提升配件的复用率。外壳侧面的防滑区域做了细微的纹理处理，插拔时手指与外壳的摩擦力足够，不会因为手滑导致插拔施力不当损坏接口。
