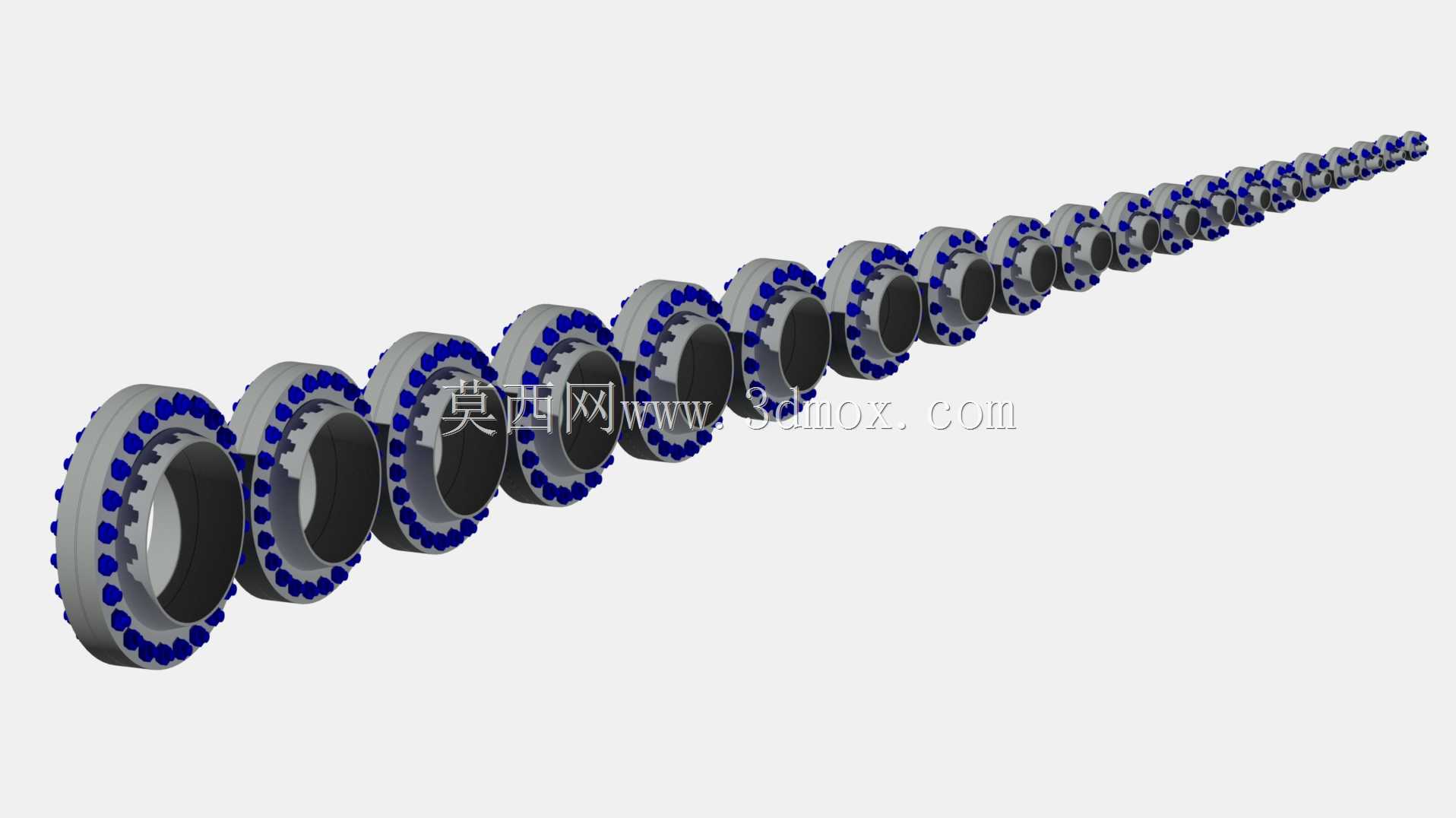

RFWN300磅级美标对焊法兰全尺寸系列

这套法兰模型覆盖1/2英寸至24英寸的全通径规格，对应ANSI 300磅级压力等级，主要应用在石油化工、市政给排水、热力管网、工业制程流体输送等场景的管路连接节点，是承压管路系统中实现管段对接、设备进出口连接、管路变向/变径衔接的核心基础零件。从设计逻辑来看，该系列法兰采用对焊连接结构，法兰颈部带有平缓过渡的锥段，焊接时可与对接管道实现全熔透焊缝连接，相比平焊法兰能承受更高的管道弯矩、压力波动与温度交变载荷，适配中高压、温度波动幅度大的流体输送工况，比如蒸汽输送管路、易燃易爆介质输送管线、高压循环水系统都能看到这类法兰的应用。每个规格的法兰都严格遵循美标法兰的尺寸边界要求，密封面采用突面结构，密封面区域的平面度、粗糙度都按照管路密封的工程要求做了对应设计，螺栓孔的分度圆直径、孔数、孔径完全匹配对应压力等级、对应通径的标准要求，安装时不需要额外扩孔或者调整孔位，可直接与同标准的阀门、泵体进出口、管道端部配对装配。从结构细节上看，法兰盘的厚度经过承压强度校核，颈部的过渡圆角避免了应力集中问题，就算管路出现水锤冲击、温度形变产生的附加应力，也不会在法兰颈部出现应力断裂的风险。整套系列模型按照通径从小到大依次排布，每个规格的尺寸参数都对应实际工程选型的标准数值，结构设计人员在做管路排布设计时，可以直接根据管路通径、设计压力选取对应规格的法兰模型，直接装配到管路系统中，不需要重复建模，也能避免自行建模时出现尺寸偏差导致后续工程出图、物料统计出错。在实际工程应用中，这类法兰安装时需要搭配对应压力等级的金属缠绕垫片或者非金属垫片，通过螺栓预紧力让密封面与垫片形成足够的密封比压，阻止管路内的流体泄漏，模型中预留的螺栓安装空间也充分考虑了实际施工时的扳手操作空间，不会出现螺栓装配时工具无法就位的问题。对于管路设计人员来说，这套全系列法兰模型可以覆盖常规中高压美标管路系统90%以上的法兰选型需求，不管是做厂区工艺管网设计，还是做设备端的管路接口设计，都能直接调用对应规格，大幅提升三维管路设计的效率，也能保证设计选型的准确性，避免因法兰尺寸不匹配导致现场安装时出现配对失败的问题。
