自行车侧支架用拉伸弹簧结构设计

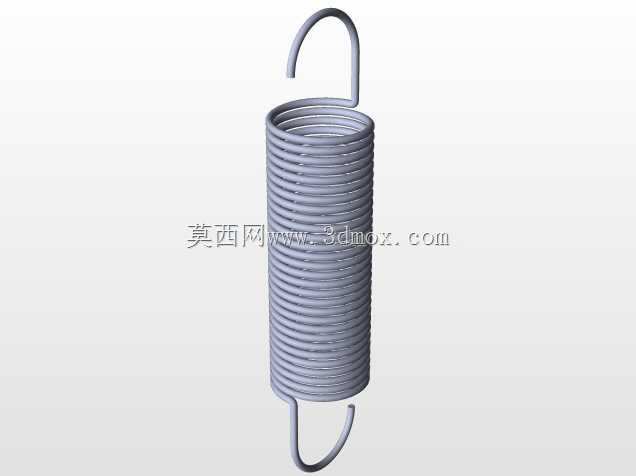

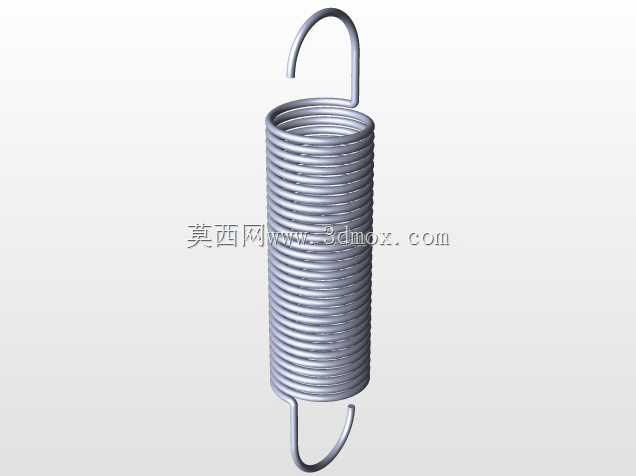

日常通勤、休闲骑行所用的自行车，侧支架是实现车辆临时驻立的核心部件，而拉伸弹簧在这套驻立机构里承担着关键的复位与限位作用。很多骑行者都遇到过侧支架无法正常回弹、骑行过程中支架垂落蹭地的问题，追根溯源大多是弹簧选型或结构匹配不到位导致的，这也是做配套结构设计时需要重点考量的部分。这款拉伸弹簧的设计完全围绕自行车侧支架的实际工况展开，首先要匹配侧支架的转动行程：侧支架从收起状态到支撑落地，转动角度通常在75度到90度区间，弹簧的拉伸量需要完全覆盖这个行程，同时在行程末端保留足够的预紧力，避免支架在车辆颠簸时意外下落。设计时先确定弹簧的安装挂耳结构，两端采用弯钩式挂接结构，分别对应支架转轴附近的固定挂点和支架摇臂上的活动挂点，挂耳的弯折半径做了加大处理，避免长期往复拉伸时挂耳根部出现应力集中断裂的问题，这也是很多小厂配件容易失效的位置——弯折半径过小导致的疲劳断裂。弹簧的线径选择兼顾了弹力需求与踩踏手感，线径过粗会导致扳动侧支架需要的力度过大，用户操作费力，线径过细则弹力不足，无法在支架收起后牢牢拉住支架，容易出现松垮晃动的情况。弹簧的有效圈数经过反复校核，保证在最大拉伸长度下，圈与圈之间仍保留微小间隙，不会出现并圈摩擦产生异响或磨损的问题，同时弹簧的外径控制在安装空间允许的范围内，不会与支架的钣金结构、车轮辐条发生运动干涉。实际装配时，弹簧处于预拉伸状态，也就是在支架完全收起的位置，弹簧已经存在初始拉力，这个预拉力的大小经过测算，刚好可以抵消支架自身重力产生的转动力矩，保证车辆在正常骑行的颠簸工况下，支架不会自行落下；而当需要驻车时，用户脚踩支架向下扳动的过程中，弹簧拉力随拉伸量线性增大，当支架转过死点位置后，弹簧拉力反而会辅助支架快速落到支撑位置，不会出现卡滞。弹簧的表面处理适配自行车户外使用的场景，做了防锈镀层处理，能够应对雨天骑行、泥水飞溅的腐蚀环境，延长配件的使用寿命。从安装边界来看，弹簧的自然长度、挂耳的朝向角度都严格匹配常见的通勤自行车侧支架安装尺寸，不需要额外修改支架结构就可以直接替换安装，两端挂耳的开口尺寸也适配常规的挂接轴径，装配时不需要专用工具，用普通尖嘴钳就可以完成挂接操作。在结构建模过程中，每一圈簧丝的螺旋升角都按照实际加工参数设置，挂耳的过渡曲线做了平滑处理，没有尖锐的转角，既符合实际加工的工艺要求，也能在做运动仿真时准确模拟弹簧的拉伸变形过程，验证全行程内是否存在干涉、拉力是否符合设计预期。
