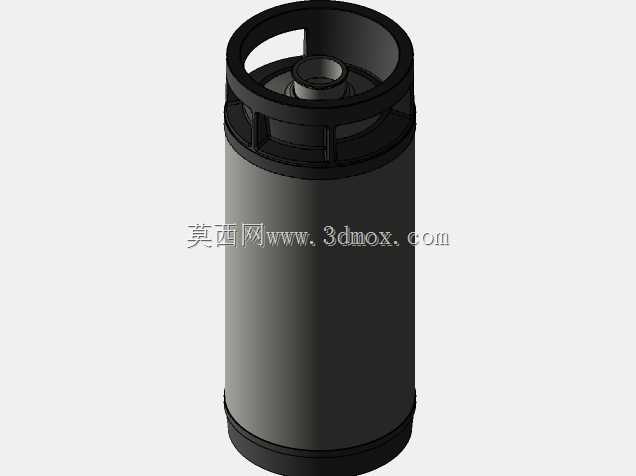

20升RSR立式储料桶结构设计

这款20L规格的立式RSR桶，主要面向工业生产环节的液态、半固态物料中转存储场景，在日化配料、小型化工原料分装、食品加工辅料暂存工位都能见到这类容器的应用，区别于普通民用储桶，其结构设计完全围绕工业场景的频繁转运、堆叠存放、快速对接出料管路的需求展开。从结构细节来看，桶身采用直筒式主腔体设计，最大化利用垂直空间的同时，保证20L额定容积下的占地尺寸最小化，适配车间标准层板货架的存放格距，桶身下部做了微收边的圆弧过渡，避免直角位置长期受物料静压出现应力开裂，也能减少残料在桶底的挂壁残留，降低清洗作业的工作量。顶部的加强圈结构是设计的核心部分，不同于普通桶口的卷边设计，这款桶的顶部设置了带镂空槽的一体式加强筋环，一方面可以在多层堆叠时承接上方桶体的底部定位凸缘，防止堆垛滑移，另一方面镂空槽可作为人工搬运的扣手位，无需额外加装可拆卸提手，减少易损部件，同时顶部中心的内嵌式出料接口，可直接适配快装管路接头，不用额外开孔改装，对接生产线的供料管路时能快速完成拆装，减少物料暴露时间。桶身壁厚做了梯度设计，靠近底部的位置壁厚略大于上部，因为储料时底部承受的物料静压力更高，梯度壁厚在保证整体结构强度的前提下，能合理控制整体重量，单人即可完成满料状态下的短距离搬运。设计过程中参考了二维图纸的尺寸边界，对桶口与桶底的同轴度做了约束，保证自动化灌装线上的卡盘定位能精准卡合，不会出现偏位漏料的问题，顶部加强筋的镂空位置做了圆弧倒角处理，避免人工搬运时割伤手部，桶体外壁预留了标签粘贴的平整区域，没有多余的凸起结构，方便粘贴物料标识、批次信息标签。这类容器在实际使用中，常配套桶盖实现密封存储，顶部的加强圈结构也能兼容标准规格的密封压盖，不需要定制专用盖具，降低了后续的配件替换成本，桶身的整体高度适配常见的手动出料架安装尺寸，放置在架体上时，中心出料口能对准接料容器，不需要额外调整高度。
