碳纤维管轨道式摄像移动承载装置

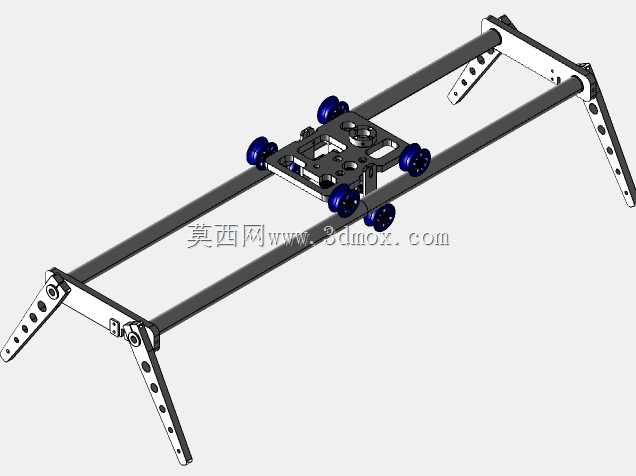

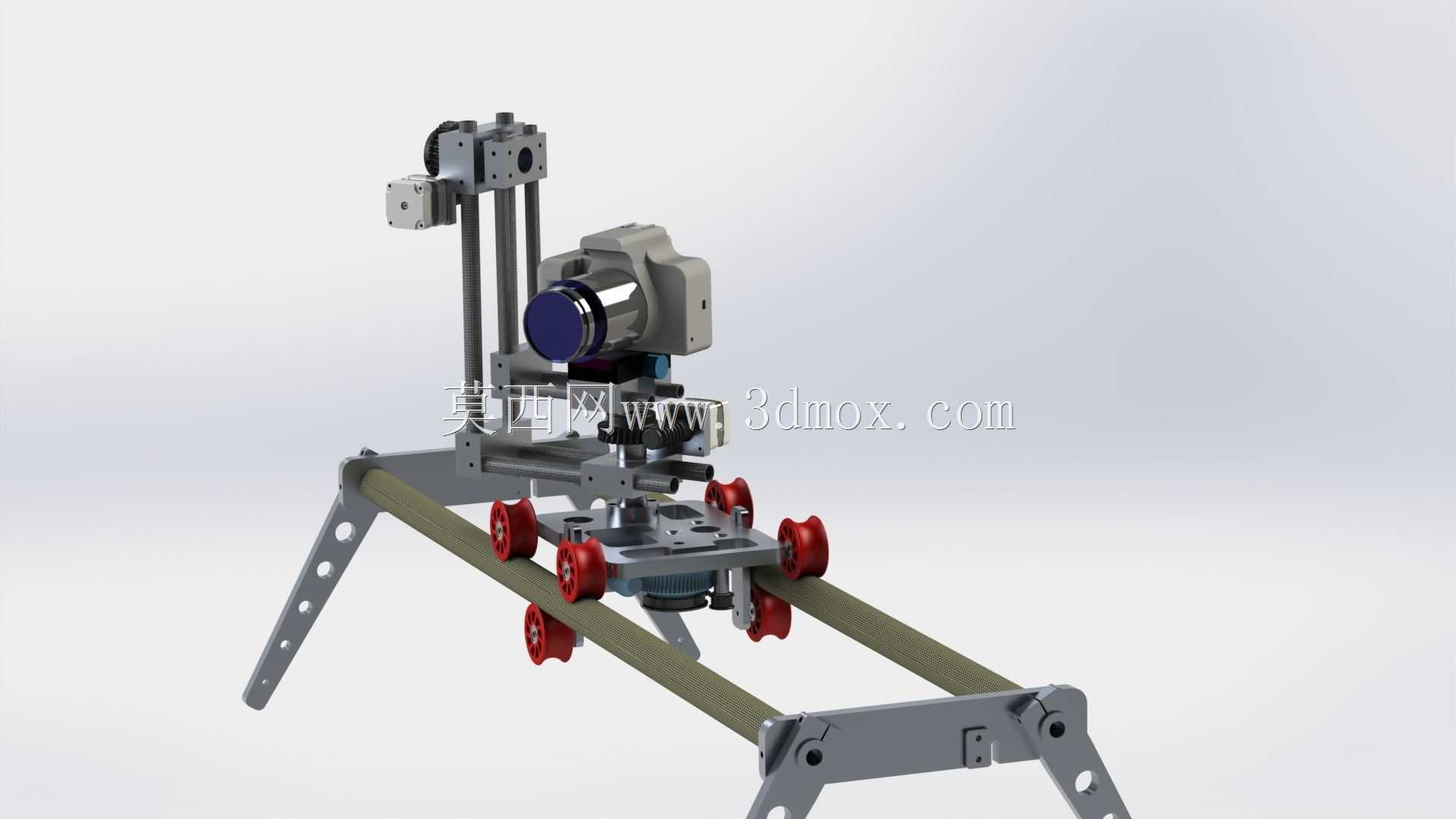

这款轨道式摄像承载装置主要面向影视拍摄延时摄影、工业产线定点巡检、实验室观测记录等需要相机沿固定路径平稳移动的场景，可替代人工手持或简易滑轨的抖动问题，实现匀速、可控的直线位移拍摄需求。整套装置骑跨安装在直径30毫米的碳纤维圆管导轨上，导轨两端可搭配配套的支撑支架完成架设，支架预留了多组安装孔位，可根据现场架设需求调整支撑角度与固定位置，适配桌面架设、高空悬挂、垂直立面安装等多种布设方式。行走部分采用3D打印成型的车轮与传动齿轮，轮组做了贴合圆管外壁的弧面开槽设计，每侧布置多组滚轮从上下、左右方向抱紧碳纤维管，避免行走过程中出现侧倾、脱轨问题，同时降低轮组与导轨间的滚动阻力。驱动方式采用同步带传动结构，配合Nema17规格步进电机提供行走动力，可通过配套的运动控制板卡设定移动速度、启停位置、往返循环模式，满足不同拍摄场景下的位移速度要求，最低移动速度可适配长曝光延时摄影的极慢移动需求，高速模式下可完成快速转场的机位移动。装置上部预留了标准云台安装接口，可直接搭载市面主流的相机云台、小型摄像设备，安装面做了防滑纹理处理，同时预留了多个螺纹安装孔，可根据搭载设备的重量、尺寸调整固定点位，避免搭载大重量相机时出现重心偏移。设计过程中优先考虑了整体重量控制，主体承载结构采用轻量化镂空设计，在保证结构刚性的前提下降低移动负载，轮组与传动部件的安装位预留了调整间隙，可通过调节螺钉调整皮带张紧度、轮组抱紧力度，适配长期使用后的磨损补偿需求。整套装置的安装边界可适配两根平行布设的30毫米碳纤维管，导轨跨距可根据搭载需求在一定范围内调整，两端支撑结构可兼容不同的地面固定、墙面锁附需求，无需额外加工定制转接件即可完成现场布设。
