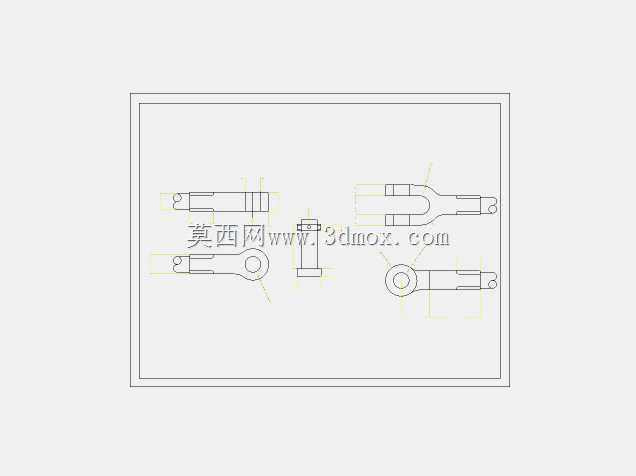

汽车转向节接头二维结构详图

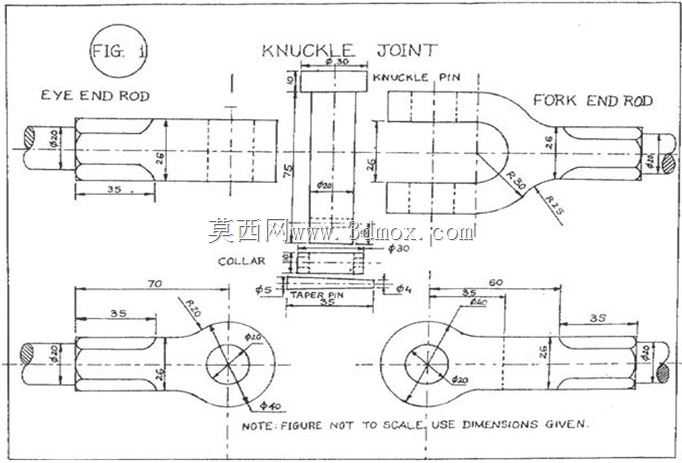

转向节接头作为铰接传动结构的核心连接件，广泛应用在汽车转向拉杆、操纵机构连接、小型工装铰接点位、农用机械操纵连杆等需要实现两杆间角度偏转传递动力的场景中，这类结构的核心作用是在两根同轴或存在一定偏转角度的杆端之间，传递拉压载荷的同时，允许连接部位绕销轴产生一定角度的相对转动，避免刚性连接在杆件受载变形或运动偏转时产生应力集中，甚至出现杆件断裂、连接失效的问题。这套结构的设计围绕铰接转动的核心功能展开，整体分为叉形端杆、眼形端杆、铰接销轴、锁紧套四个核心组成部分，叉形端采用开叉式结构，两个平行的叉耳预留同轴销轴安装孔，眼形端为单耳结构，厚度匹配叉耳的开档间隙，装配时嵌入叉耳间隙内，通过贯穿的铰接销轴实现两部分的铰接配合，销轴端部设置锁紧套结构，通过锥面定位配合防止销轴在工作过程中出现轴向窜动，避免铰接间隙变大导致的传动旷量。从尺寸边界来看，眼形端杆的杆部直径为20，端部铰接孔直径为20，孔中心到杆端台阶的距离为35，杆部总长度方向上，铰接中心到杆端的尺寸为70，叉形端的叉耳厚度为9，开档总宽度匹配眼形端单耳厚度，销轴总长度覆盖叉耳外侧的安装尺寸，销轴上设置直径30的定位轴段，叉形端的杆部同样设置直径20的杆段，端部过渡圆角为R15，避免应力集中。设计过程中对非配合面的外形做了简化处理，部分非关键安装位置的外形采用近似轮廓，重点保证铰接孔的同轴度、销轴与孔的配合间隙、叉耳开档的尺寸精度，这类铰接结构在实际使用中，需要定期检查销轴的磨损情况，当铰接间隙超过设计允许值时及时更换销轴或衬套，避免传动过程中出现冲击载荷。在建模还原这套结构时，需要优先保证各配合面的尺寸精度，尤其是铰接孔的同轴度公差、销轴各轴段的同轴度、叉耳两个安装面的平行度，非关键的外形轮廓可以按照图纸标注的近似尺寸还原，不影响整体结构的装配验证与运动仿真，这类铰接结构的载荷传递路径清晰，拉压载荷通过杆部传递到铰接端部，再通过销轴传递到对接的杆端，转动自由度仅保留绕销轴轴线的转动，其余方向通过配合面限制自由度，保证传动过程中的稳定性。
