连杆端部装配结构二维工程设计图

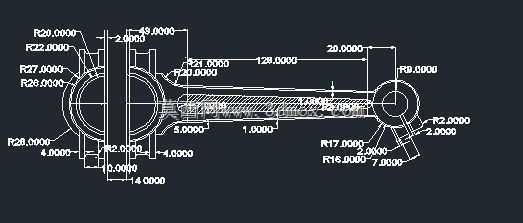

　　在往复式动力传递、运动转换类机械结构中，连杆是承担力传递与运动轨迹转换的核心受力构件，其端部连接结构的设计合理性，直接决定整套传动机构的运行可靠性、疲劳寿命与装配维护便捷性，广泛应用于内燃机、冲压设备、工程机械执行机构、工业泵组等需要实现回转运动与直线往复运动转换的场景中。这套连杆端部装配结构的工程设计，完全围绕实际工况下的受力特性与装配需求展开，从结构细节上看，设计阶段首先针对连杆工作过程中承受的交变拉压载荷、冲击载荷做了应力分布校核，所有圆角过渡位置都匹配了对应曲率半径，从图面标注的R20、R22、R26、R27、R28等多段圆弧尺寸就能看出，不同受力区域的圆角参数并非统一取值，而是对应应力集中系数的计算结果做了差异化设定，

　　避免应力突变引发的疲劳裂纹萌生。杆身与端部连接环的衔接位置，设置了多段阶梯式过渡结构，对应标注的1mm、2mm、4mm、5mm等不同台阶尺寸，一方面是为了匹配不同规格的连接衬套、锁紧垫片的安装定位需求，另一方面也能在不额外增加整体重量的前提下，提升衔接区域的结构刚度，减少交变载荷下的形变量。端部的铰接环结构，内孔与外圆的同轴度、端面垂直度都在设计中做了形位公差预留，图中标注的R10、R2、R16、R17等圆弧尺寸，分别对应铰接销轴的安装间隙、密封件的安装槽位、端部锁紧结构的让位空间，确保铰接副在运转过程中能保留合理的润滑脂存储空间，同时避免相邻部件运动时发生干涉。从安装边界尺寸来看，整套连杆端部结构的总轴向长度、

　　最大外圆直径都做了明确的尺寸链校核，128mm的核心段长度、43mm的端部法兰外径、20mm的铰接端外伸尺寸，都能适配常规同功率等级传动机构的安装空间，不需要对原有设备的连接基座做额外改造就能完成替换装配。设计过程中还充分考虑了加工工艺性，所有外圆、内孔的加工基准都统一在杆身的中心轴线上，减少了加工过程中的基准转换误差，阶梯轴段的退刀槽、越程槽位置都做了明确的尺寸标注，对应的2mm、1mm槽宽参数适配常规车削、磨削加工的刀具行程，不需要定制特殊刀具就能完成全部机加工工序，能有效降低零部件的加工成本与生产周期。在装配逻辑上，这套结构采用了分段式装配设计，端部铰接环与杆身的连接位置设置了定位轴肩，装配时可以通过轴肩快速定位轴向位置，

　　配合对应的锁紧结构就能完成固定，不需要复杂的专用工装就能完成现场拆装维护，对于需要定期检查铰接副磨损情况的工况场景，这种设计能大幅缩短设备停机维护的时间。另外，图面中针对不同壁厚位置的尺寸标注，也对应了受力分布的优化结果，受力较大的法兰衔接位置壁厚达到4mm，而杆身非核心受力区域的壁厚做了合理减薄，在保证结构强度满足额定载荷要求的前提下，尽可能降低了构件自身的重量，减少运动过程中的惯性冲击，提升整套传动机构的运行平稳性。
