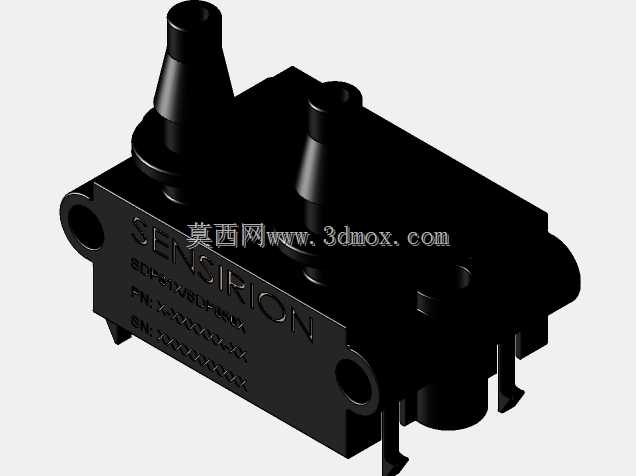

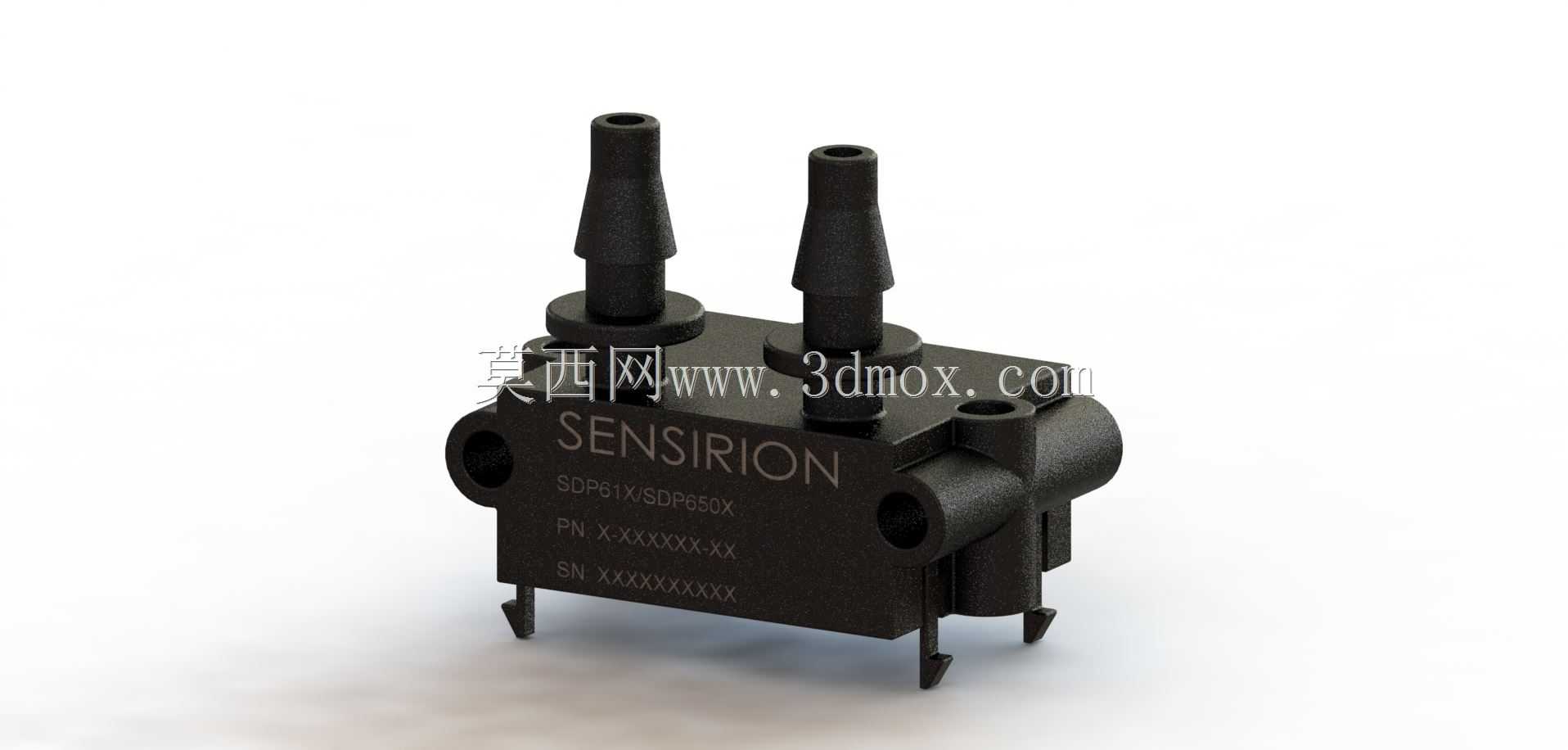

SDP610差压压力传感器结构外形建模

做气路系统集成、小型医疗设备风道设计、暖通阀组配套的结构工程师，大概率都接触过这类微差压检测元件，这次的建模完全围绕实际装机的适配需求展开，没有做多余的外观修饰，所有结构边界都对齐实物安装的公差要求。先从安装适配的角度说，这类传感器常用在制氧机的气路压差检测、新风系统的滤网堵塞监测、小型工业气动回路的微压采集场景，装机时既要保证气嘴对接后的密封性，也要兼顾PCB板上的插装定位，所以建模时首先锁定的是底部插针的排布间距、伸出长度，以及插针根部的塑封定位台尺寸——这部分如果做偏，整批元件过波峰焊时就会出现浮高、偏位，直接导致焊接不良。顶部的气嘴是带锥度的阶梯结构，建模时特意保留了气嘴根部的圆角过渡，这个细节很多新手建模会忽略，实际装机时接硅胶导气管，这个圆角能避免气管装配时被锐边割破，同时锥度段的长度刚好匹配常用的3mm内径气管的插入深度，插到底后能保证0.1MPa气压下无泄漏，不需要额外打胶固定。主体外壳的塑封轮廓做了简化但保留了所有安装干涉边界：侧面的两个小凸台是原厂封装时的定位点，装机时如果旁边布置其他贴片元件，这两个凸台的尺寸直接决定了周边元件的安全距离，不能随意删减；外壳底部的两个定位柱，对应PCB板上的两个定位孔，建模时把定位柱的拔模斜度做了准确还原，实际插装时能起到预定位作用，不用人工反复对齐插针。很多人做这类元件建模容易陷入“越精细越好”的误区，其实对于结构选型和整机布局来说，不需要还原内部的MEMS芯片和信号处理电路，只要把所有对外的装配尺寸、干涉边界、对接接口做准确就足够用——比如外壳的总高度决定了气路仓的内部净空，不能因为建模时把外壳顶部的圆弧做高了0.8mm，导致装机时上盖压到传感器；气嘴的中心距侧边的尺寸，决定了导气管的弯曲半径，要是尺寸做偏，气管装配后会出现死折，直接影响气路的压损。另外建模时特意把主体的安装基准面设在了塑封壳的底部贴合面，也就是和PCB接触的那个平面，导入整机装配体时可以直接用这个面做配合，不需要额外找基准，能大幅提升装配效率。对于做设备前期布局的工程师来说，这个模型可以直接拖入装配体做干涉检查，不用等样品到手再调整结构，能缩短前期方案迭代的周期；对于做教学演示或者原理展示的场景，这个模型的外形辨识度足够，也能清晰展示这类微差压传感器的典型安装方式。
