遥控系统红外接收模块三维结构设计

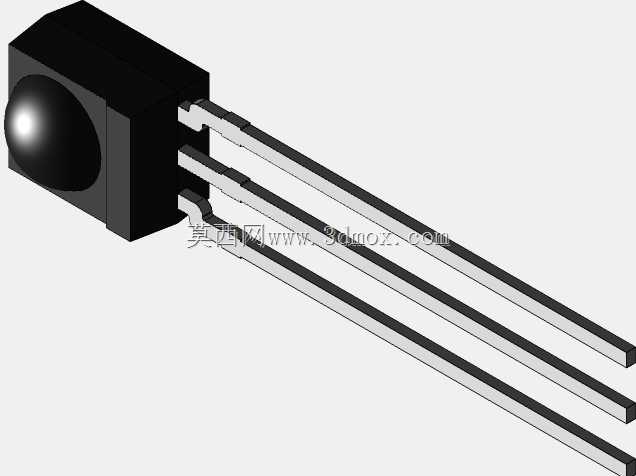

在消费电子、智能家居、工业遥控终端的设计环节中，红外接收模块是实现无线指令传输的核心被动器件，本次呈现的接收模块结构，针对直插式安装场景完成全细节建模，可直接嵌入各类遥控接收端的PCB布局校验、结构干涉检查工作中。从实际工程选型角度看，这类三脚直插封装的红外接收器件，普遍集成了红外光电二极管、前置放大电路、带通滤波单元，无需外接额外信号调理电路即可直接输出解调后的数字指令信号，大幅简化遥控接收端的电路设计复杂度，缩短终端产品的研发周期。建模过程中优先还原了器件的实际安装边界：半球形红外接收透镜突出于封装本体前端，安装时需保证该区域无结构遮挡，预留不小于5mm的红外信号入射空间，避免外壳、结构筋位遮挡红外光路导致接收灵敏度下降；三个直插引脚采用标准2.54mm间距设计，引脚长度、折弯角度完全匹配量产器件的实际成型尺寸，可直接用于PCB封装库的引脚匹配校验，也能模拟波峰焊过程中的引脚干涉风险。封装本体采用黑色环氧塑封结构设计，建模时还原了塑封本体的拔模斜度、边角圆角特征，结构工程师在做产品外壳开孔设计时，可直接调用该模型完成开孔位置、开孔尺寸的匹配，避免出现开孔过小挤压器件、开孔偏移遮挡接收透镜的问题。不同于贴片封装的红外接收器件，这类直插封装的器件抗干扰能力更强，接收角度覆盖正负45度范围，有效接收距离可达8米以上，广泛应用在电视、机顶盒、空调遥控器的接收端，也可用于工业设备的近距离无线遥控改造、智能家居的红外控制节点设计中。建模时特意还原了引脚与塑封本体结合处的应力释放结构，在做结构跌落仿真、引脚受力校核时，可准确模拟引脚受力后的形变范围，避免因模型简化导致的仿真结果偏差。在做整机结构装配时，该模型可帮助工程师提前确认接收头与外壳红外窗口的对位精度，确认透镜中心与窗口中心的同轴度偏差控制在1mm以内，保证红外信号的接收效率，同时也能校验器件周边的元件布局，避免周边电解电容、散热片等高大器件遮挡接收光路。
