双曲面造型普林格斯薯片结构建模

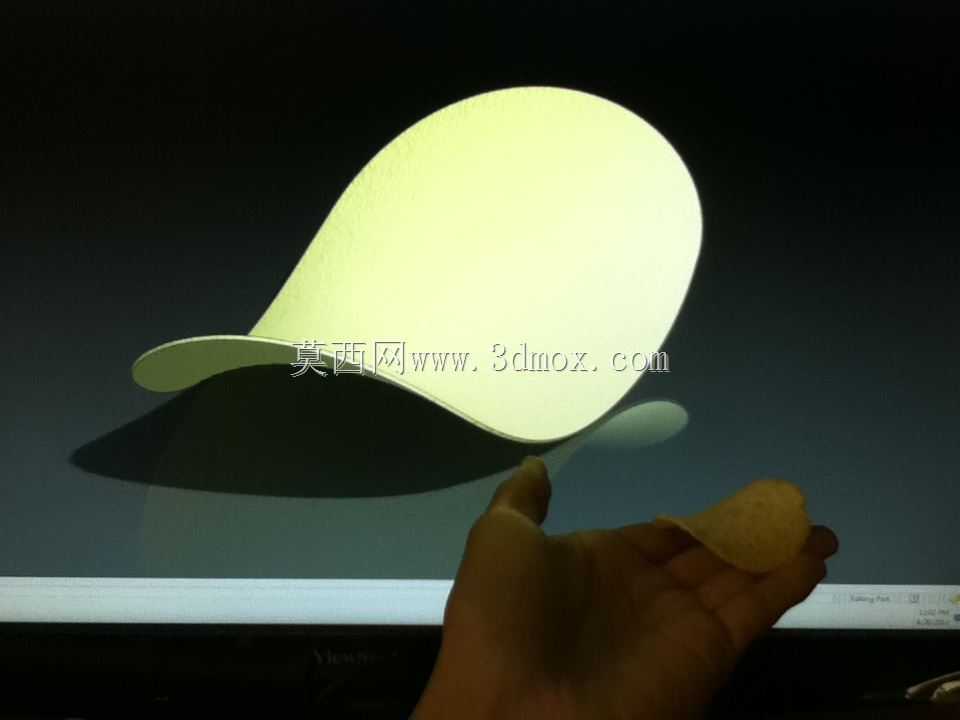

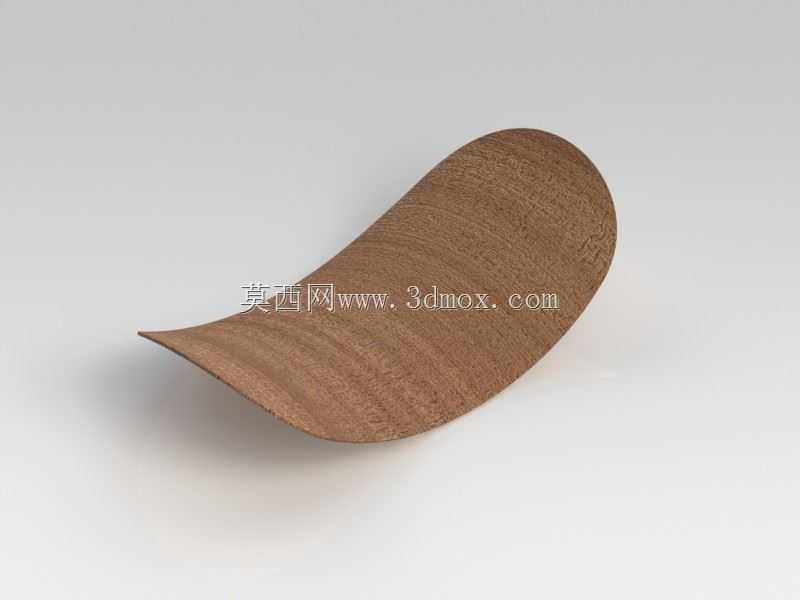

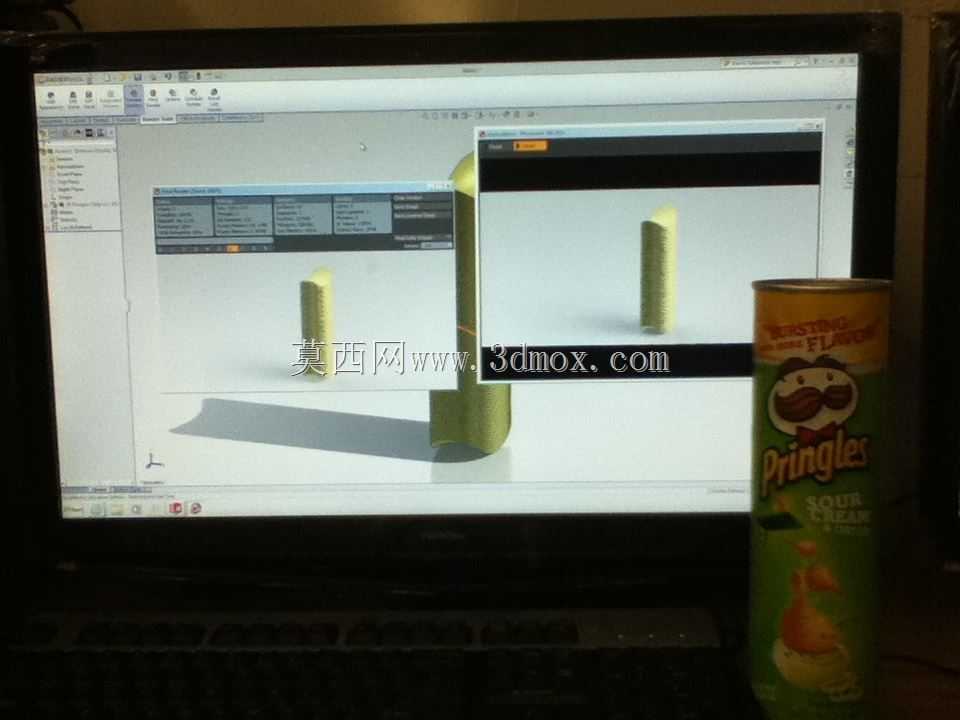

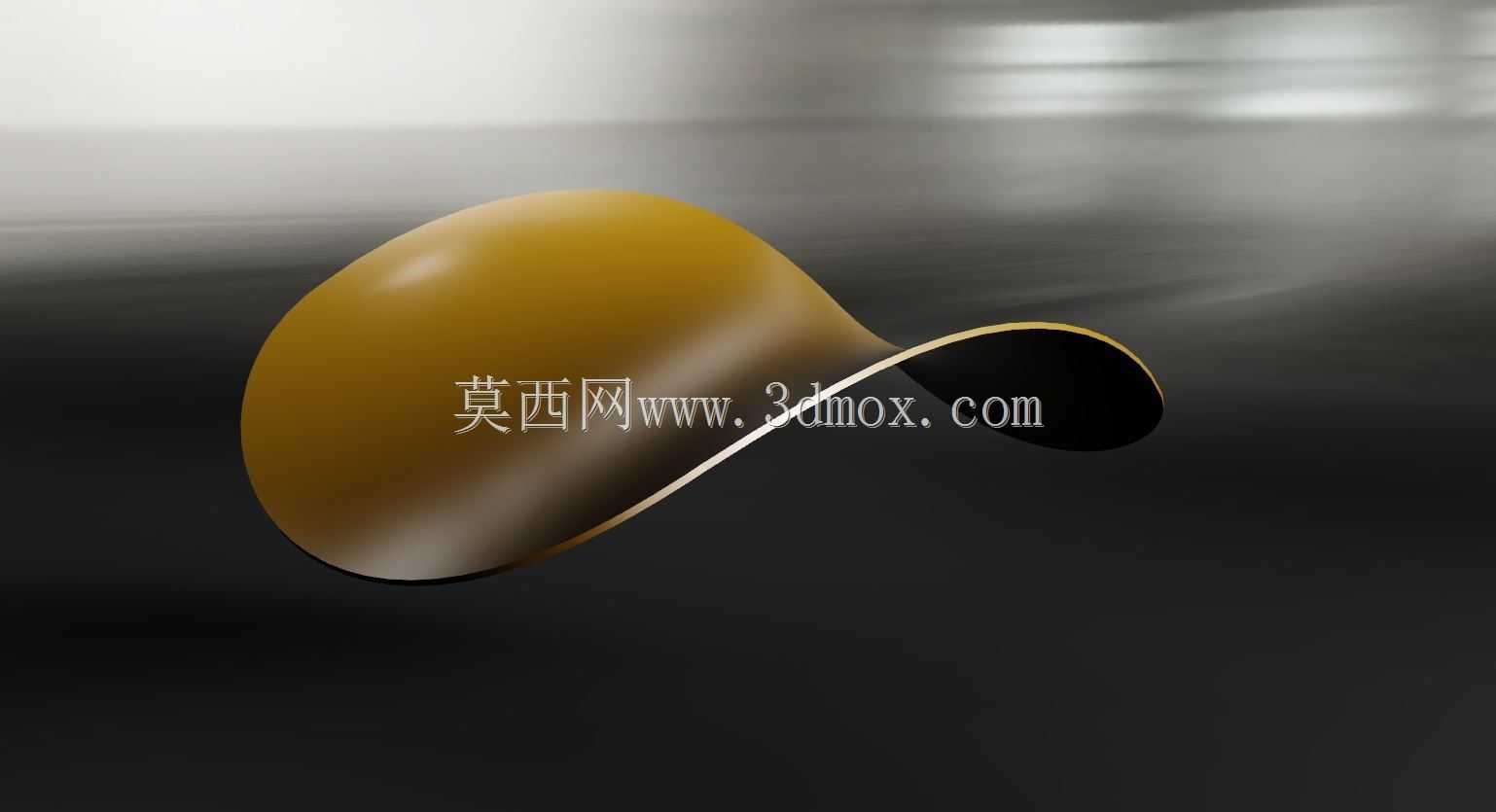

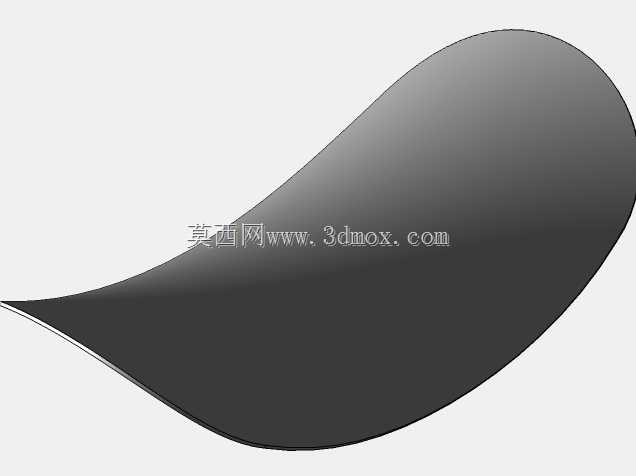

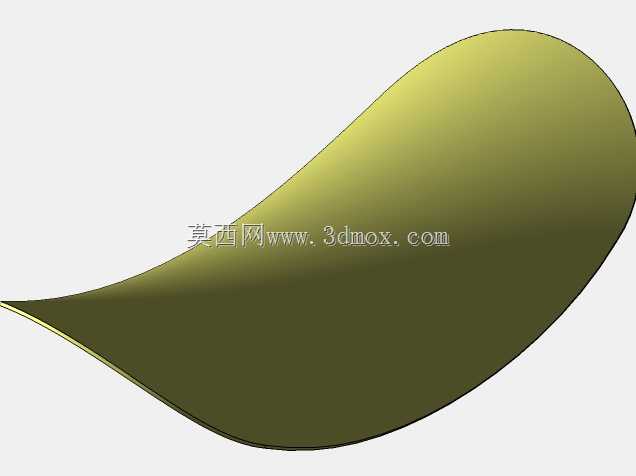

本次建模的双曲面薄片状结构，核心参考市售马铃薯脆片的成型形态，这类双曲面构型在食品加工领域的应用十分广泛，最早的双曲面脆片设计初衷，是解决袋装脆片堆叠时的易碎问题——常规平片堆叠受挤压时应力集中在片体中心，极易出现大面积碎裂，而马鞍形双曲面结构能让堆叠状态下的片体受力沿曲面弧面均匀分散，大幅降低运输、存储过程中的破损率，这一构型思路后来也被延伸到缓冲垫片、轻薄承载件的结构设计中。从结构特性来看，该薄壳结构的整体厚度均匀，边缘做了圆滑过渡处理，没有尖锐棱角，双曲面的两个主曲率方向相反，这种构型让薄片状结构在极小厚度下依然拥有不错的抗弯折能力，平置时仅靠两个端点接触支撑面，中部悬空也不会出现明显形变，和等厚度平片相比，相同厚度下的抗挤压能力提升近四成。建模过程中首先确定双曲面的基准马鞍面参数，通过两个正交方向的曲率控制线构出基础曲面，再对曲面边缘做等距偏移形成薄壳实体，最后对所有边缘做小圆角过渡，避免薄壳结构的边缘应力集中。这类双曲面薄件的实际应用并不局限于食品领域，在轻薄型散热片设计中，相同投影面积下双曲面结构能比平面结构多出近两成的散热接触面积，同时曲面形成的自然导流弧度能引导冷却气流沿曲面流动，减少气流死角；在小型缓冲垫片的设计中，这种双曲面构型也能在受压时产生均匀的弹性形变，不会出现局部应力过大导致的垫片永久变形。建模时需要注意曲面的曲率连续性，两个正交方向的曲率过渡要保持G2连续，否则片体表面会出现肉眼可见的棱线，不仅影响外观，在后续做有限元受力分析时，曲率不连续的位置会出现应力计算偏差，无法准确模拟实际受压状态。片体的整体尺寸参考常规市售产品的规格，长轴方向长度控制在60mm左右，短轴方向宽度在40mm左右，整体厚度控制在1.2mm，边缘圆角半径0.3mm，这个尺寸边界既符合食品包装的堆叠尺寸要求，也能适配小型结构件的安装空间需求，若作为结构垫片使用，可根据实际安装空间按比例缩放曲率参数，缩放时要注意保持两个方向的曲率比值不变，避免破坏原有的应力分散特性。这类双曲面薄件的加工适配性也较强，食品生产中可通过辊压成型模具直接冲压成型，若作为工业结构件，薄金属材质可采用冲压工艺，塑料材质可采用吸塑或注塑工艺，建模时预留的均匀壁厚也能适配各类成型工艺的壁厚要求，避免出现壁厚不均导致的成型缺陷。
