API标准650储罐承压人孔结构设计

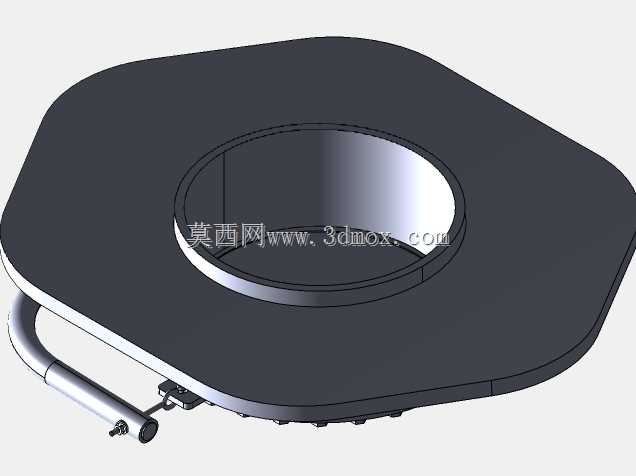

　　这款人孔结构严格遵循API标准650规范设计，主要应用于立式常压及低压储液罐体的侧壁或顶部安装，作为运维人员进出罐体内部开展检修、清淤、内件更换作业的通行通道，同时兼顾罐体运行过程中的内部通风、压力平衡辅助功能。从结构设计逻辑来看，整体采用带圆角的菱形补强板作为安装基座，相较于圆形补强板能更好适配储罐壁板的曲面弧度，降低焊接装配时的应力集中系数，补强板与罐壁采用连续角焊缝连接，焊缝高度根据罐体壁厚匹配设计，可有效分散人孔开孔带来的壁板强度削弱问题，满足储液静载、风载、轻微地震载荷下的结构强度要求。人孔盖采用带颈法兰结构，法兰周向均匀布置螺栓孔，通过等距排布的紧固螺栓实现盖体与筒节的压紧密封，密封面采用突面结构，可适配耐油橡胶垫片、

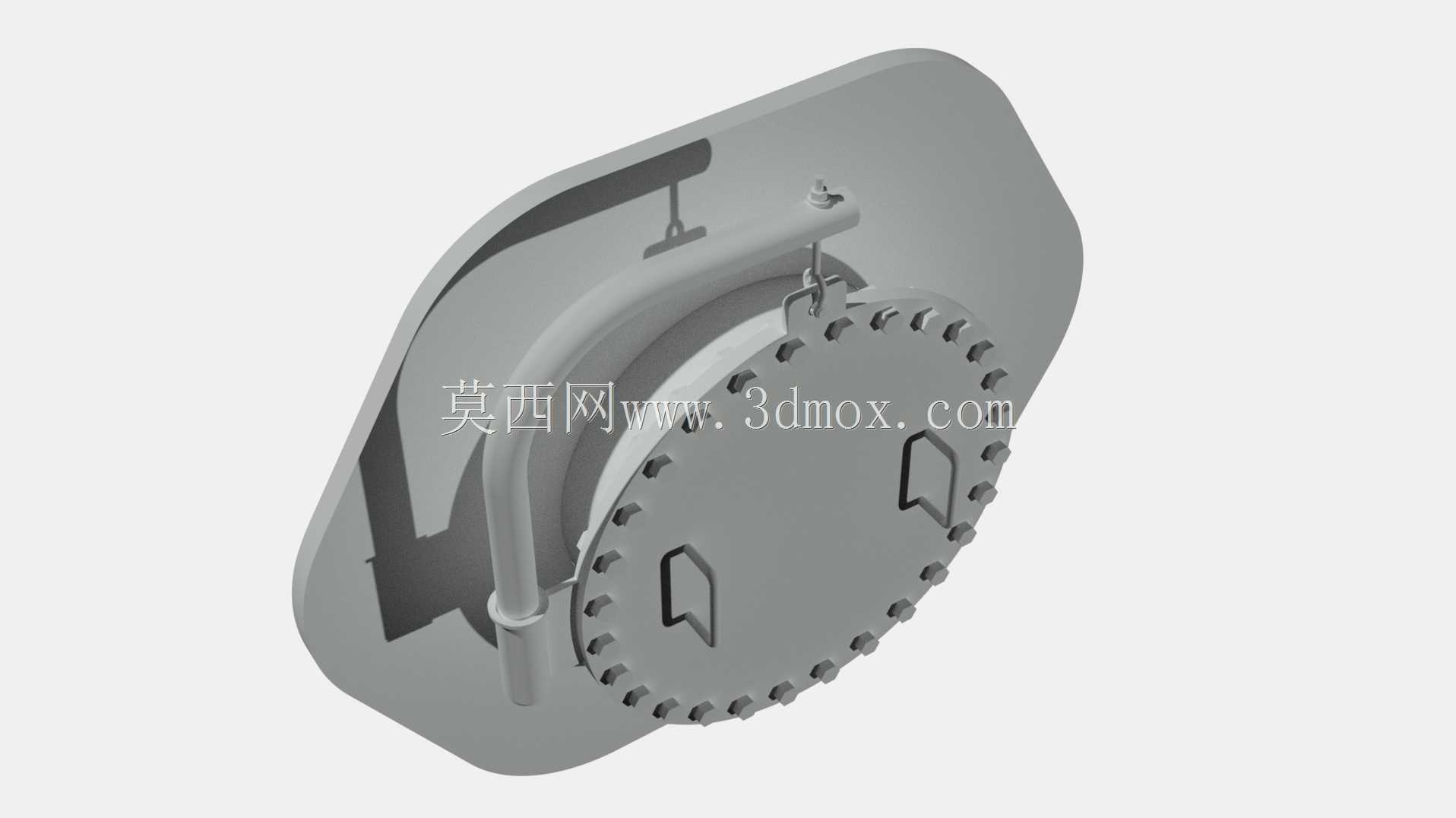

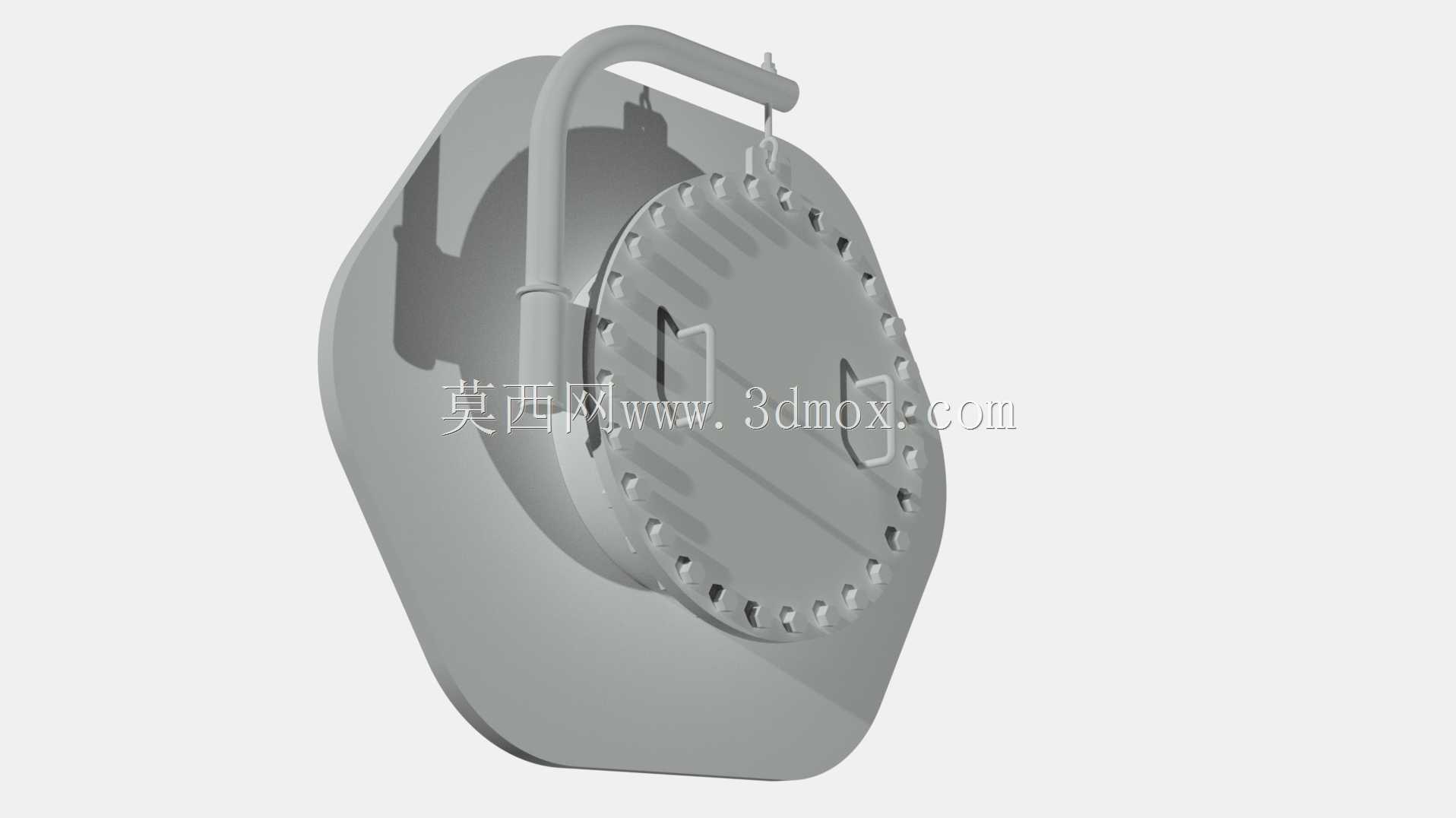

　　石棉橡胶垫片或金属缠绕垫片，根据储罐存储介质的腐蚀性、温度特性灵活选择密封件，保障不同工况下的密封可靠性，避免储液泄漏或外部杂质进入罐内。盖体侧部设计有快开式转臂结构，转臂通过铰接支座固定在补强板上，开启人孔时无需完全拆卸所有螺栓，只需松开螺母即可将盖体沿转臂旋转开启，大幅降低运维操作的劳动强度，同时避免盖体拆卸后放置不当造成的密封面磕碰损伤。转臂上集成有配重平衡结构，可抵消盖体自身重量带来的倾覆力矩，单人即可轻松完成人孔的开启与闭合操作，无需额外吊装辅助设备。从安装边界来看，人孔筒节的内径满足人员通行的最小尺寸要求，补强板的外轮廓尺寸充分考虑了罐壁焊接操作的空间余量，安装时无需在罐壁额外开设过大的开孔，减少对罐体整体结构的破坏。

　　人孔盖内侧设计有两个对称的内把手，方便人员在罐内关闭人孔时施力，同时把手采用圆弧过渡结构，避免人员进出时磕碰划伤。整体结构所有棱角处均做倒圆角处理，焊接位置预留合理的焊接收缩余量，建模过程中充分考虑了实际加工的工艺可行性，所有螺栓孔的位置度、法兰密封面的平面度均符合压力容器构件的通用公差要求，可直接用于生产下料、焊接工装设计以及储罐整体装配的干涉校验，也可作为同类型承压人孔系列化设计的基础模板，通过调整筒节直径、法兰压力等级、补强板尺寸适配不同容积、不同存储介质的储罐使用需求。
