龙门式双枪H型钢自动焊接工作站

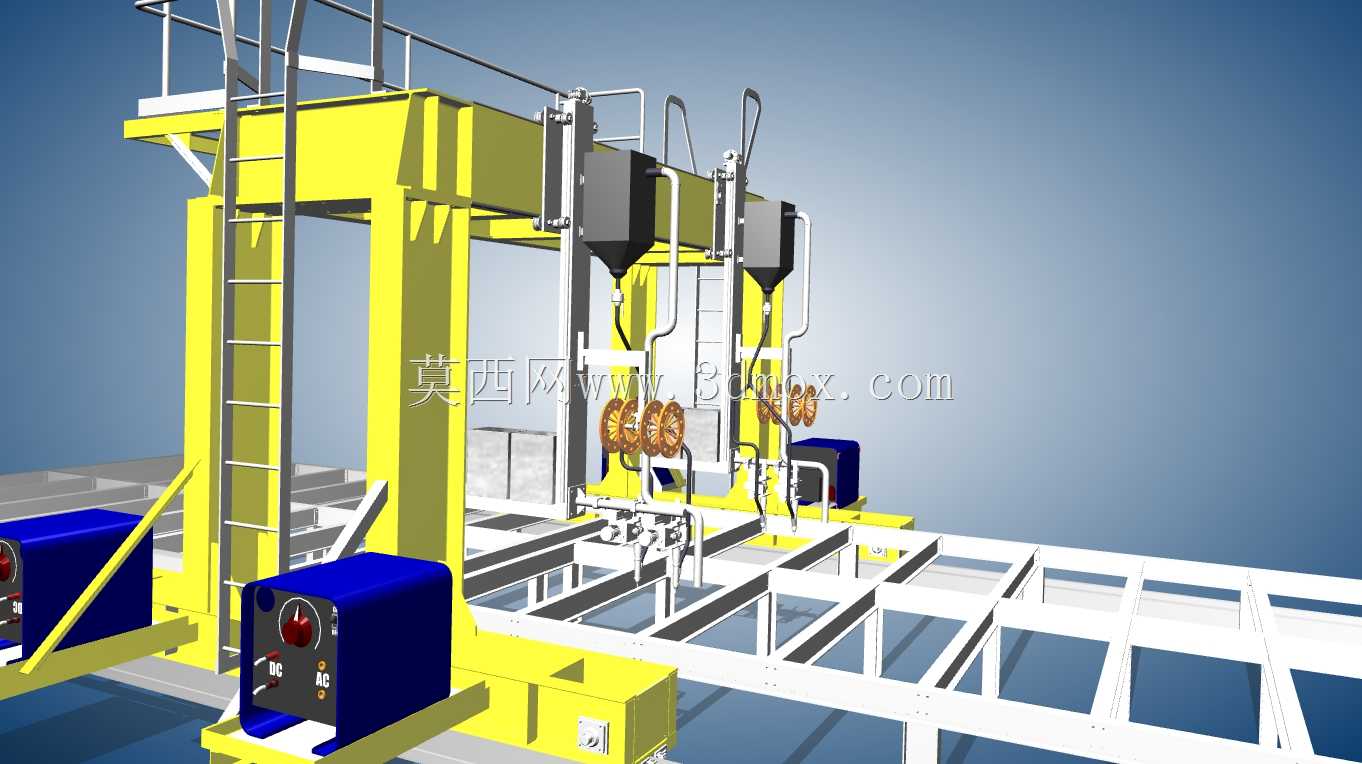

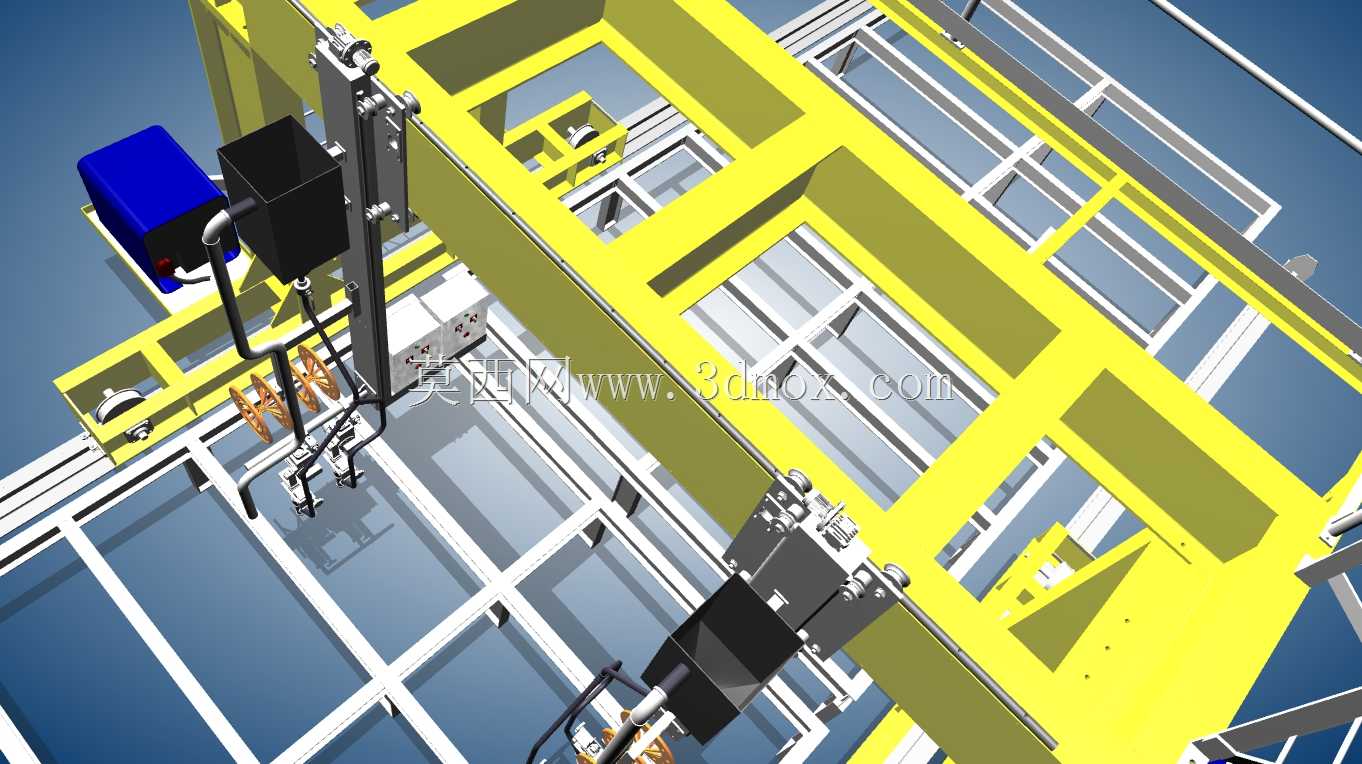

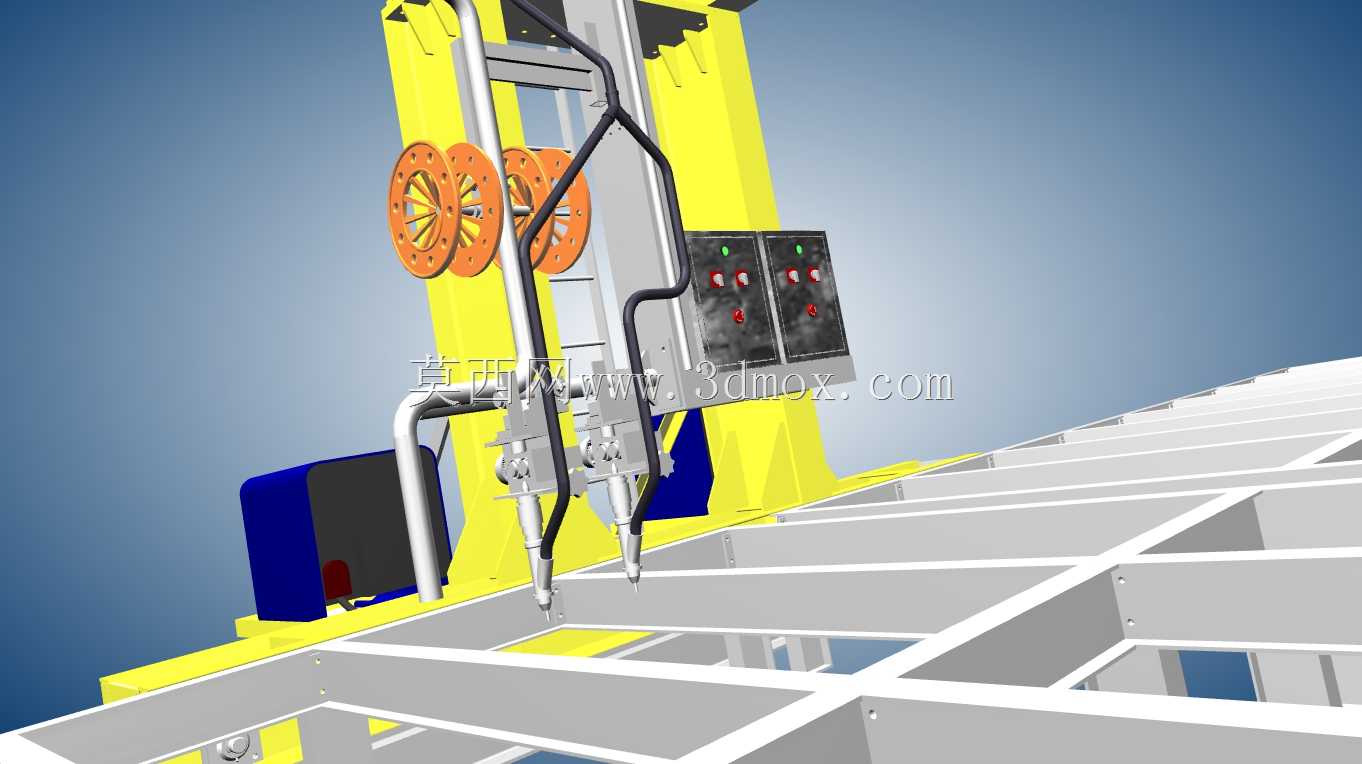

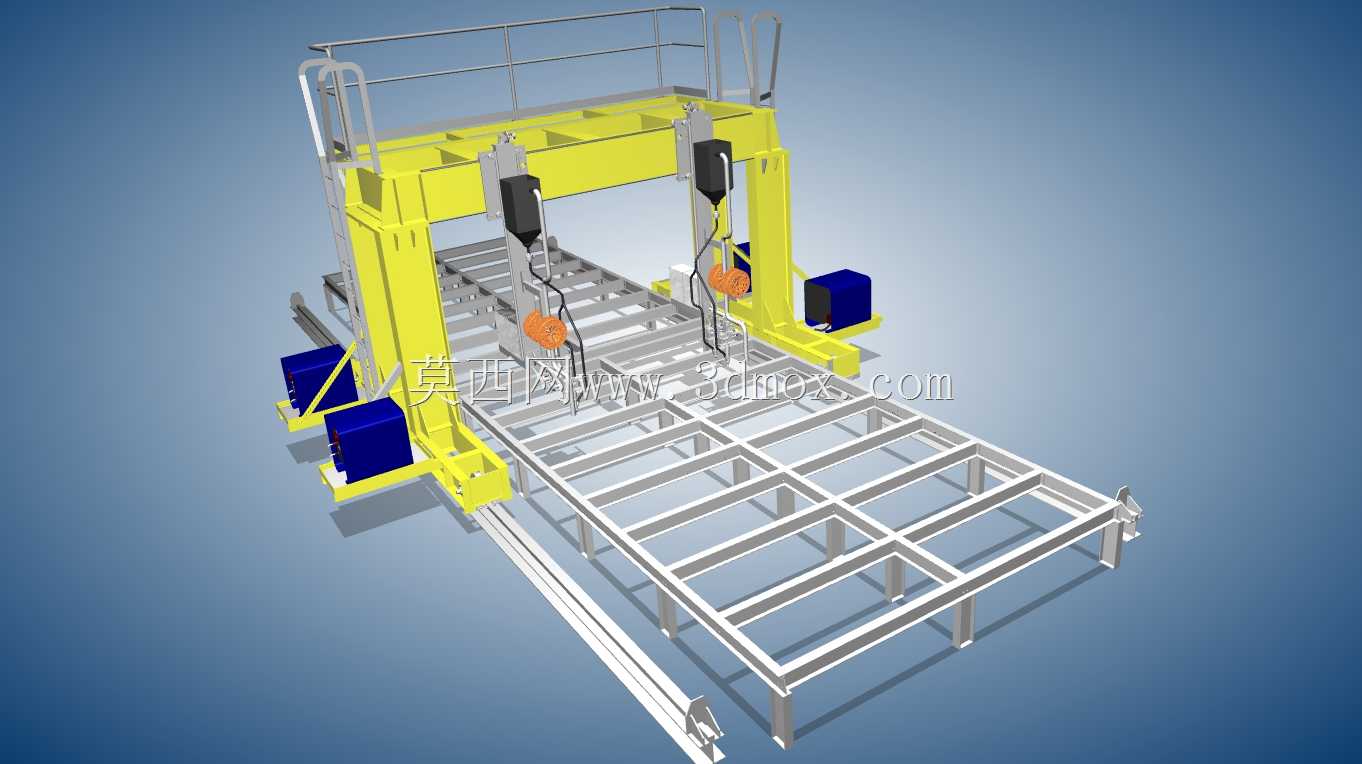

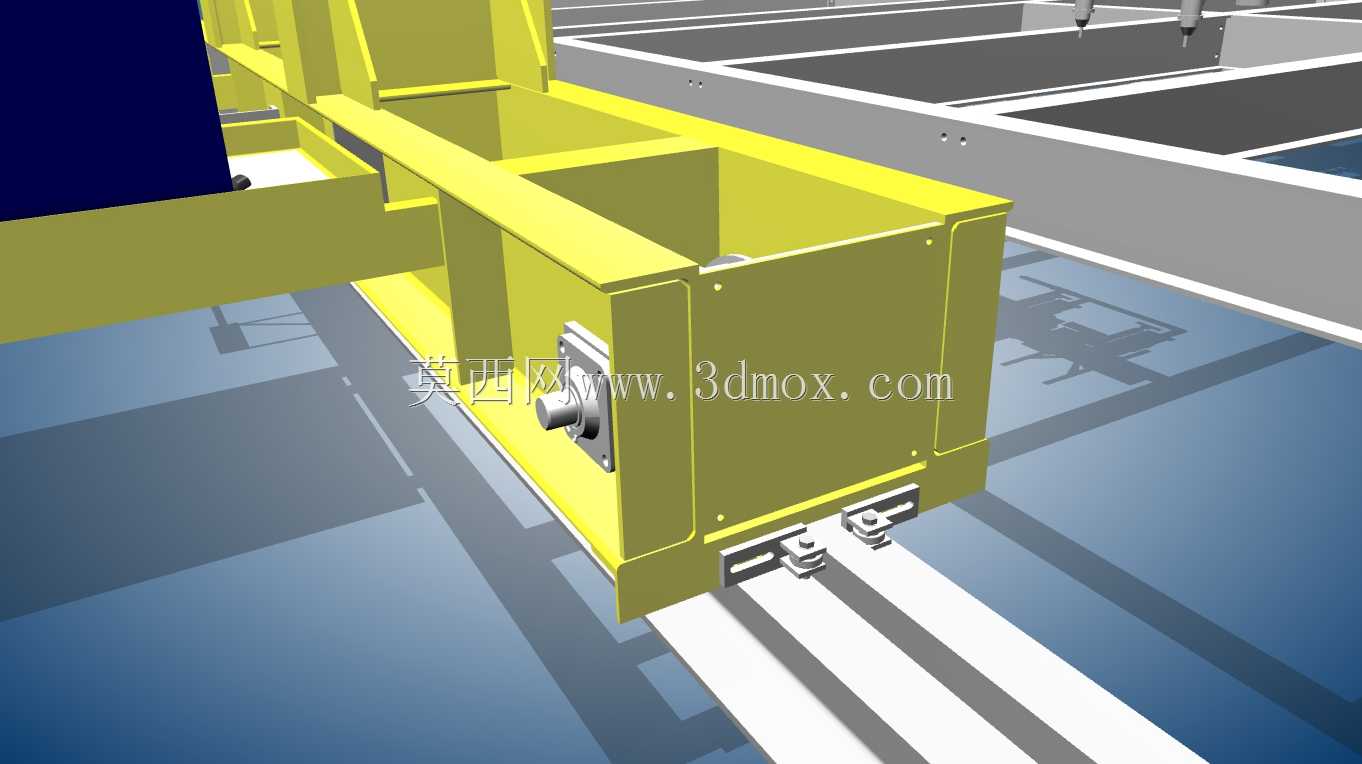

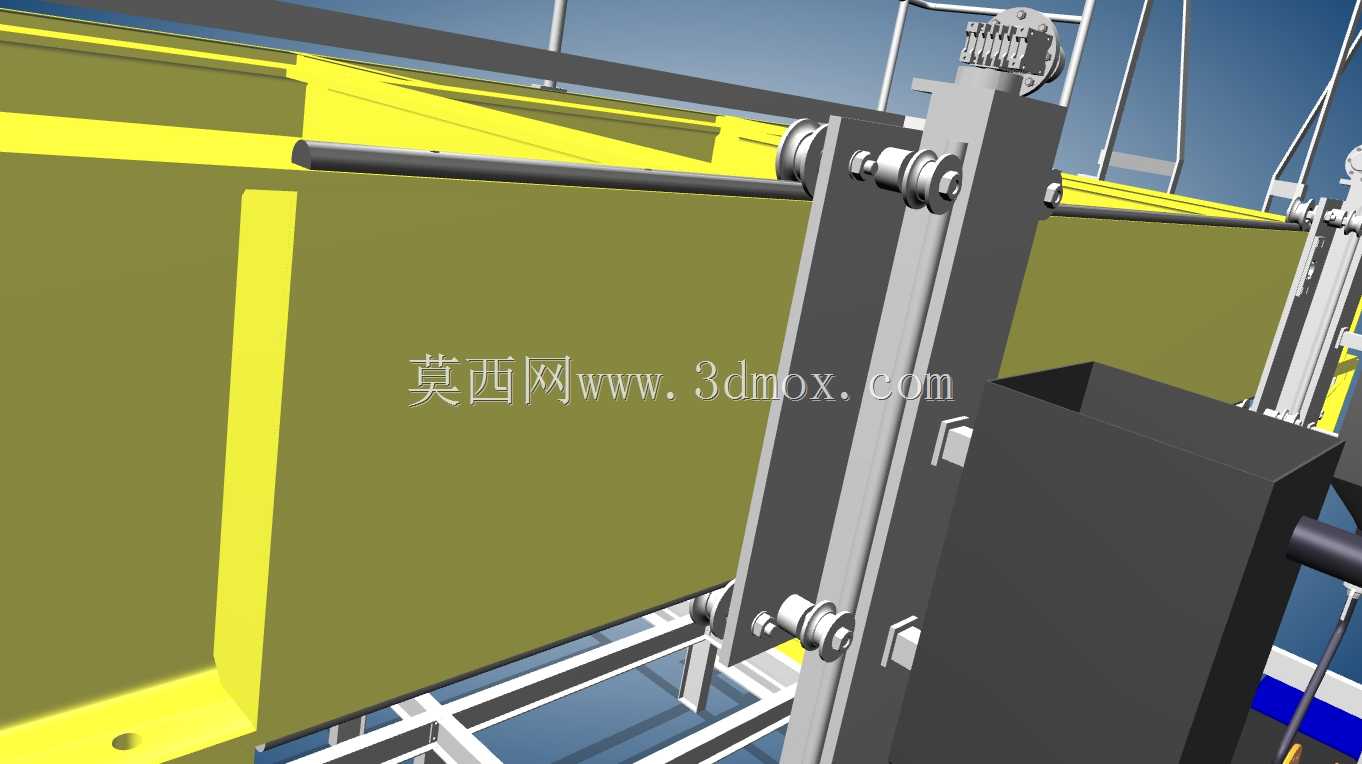

这款龙门式双枪自动焊接设备，主要面向钢结构加工、重型装备制造场景下的长直型金属构件焊接工序，可适配H型钢、箱型梁、大型桁架分段等工件的连续角焊缝、直缝焊接作业，替代传统人工持焊枪的长距离重复焊接模式，能有效降低焊工长时间高空或俯身作业的劳动强度，同时减少人为操作带来的焊缝成型不均、焊穿、漏焊等质量问题。设备整体采用龙门跨式布局，两侧立式机架搭载行走轮组，可沿地面铺设的纵向导轨做长距离往复移动，跨距根据常规型钢工件的最大宽度设计预留足够操作余量，顶部设置带安全护栏的检修平台，方便操作人员定期对焊枪升降机构、送丝组件进行维护调校，避免高空作业的安全风险。两侧机架上对称布置的两套焊接执行单元，各自配备独立的垂直升降滑台与横向微调机构，可根据工件的焊缝位置实时调整焊枪的伸出长度与对中角度，焊枪旁配套的送丝机构与焊渣防护挡板，能在连续焊接过程中稳定输送焊丝，同时阻挡焊接飞溅损伤导轨与传动部件。设备下方的工件承载平台采用模块化型材框架拼接结构，可根据待焊工件的长度灵活调整支撑点位，平台两侧设置的工件定位挡块与压紧组件，能在焊接前快速完成型钢的装夹固定，避免焊接过程中工件受热变形发生位移，影响焊缝成型精度。从设计逻辑上看，整套设备的行走传动采用齿轮齿条配合伺服驱动的方案，可根据焊缝的工艺要求精准调节行走速度，匹配不同厚度板材的焊接参数，焊枪的升降与微调采用线性导轨导向，保证焊枪在长距离行走过程中的位置精度，避免出现焊偏现象。设备的安装边界需要在车间地面预先铺设平行度符合要求的纵向导轨，导轨两侧预留足够的工件上下料空间与设备维护通道，龙门机架的整体高度适配常规车间的厂房净高，不需要额外对厂房结构进行改造。在实际生产应用中，该设备可配合工件输送辊道实现上下料的流水化作业，工件吊装到承载平台完成定位后，双焊枪可同时对工件两侧的对称焊缝进行同步焊接，相比单枪焊接设备能缩短近一半的单工件焊接时长，焊接过程中焊枪的摆动参数、行走速度、送丝速度都可根据工件材质与板厚进行预设，保证批量工件焊接质量的一致性，减少后续焊缝打磨、补焊的工序工作量。
