面罩耳挂半自动焊接设备结构设计

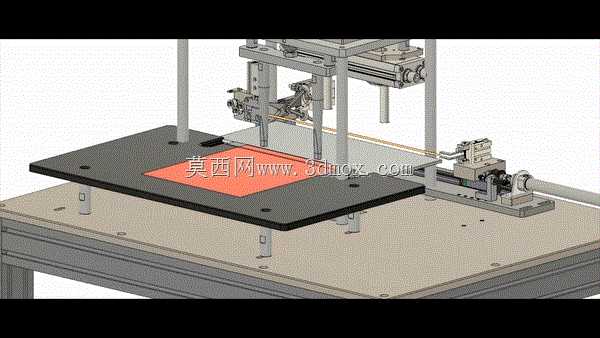

在防护面罩生产的后段组装工序中，耳挂与面罩本体的焊接工位长期存在人工作业一致性差、焊接点位偏移、生产节拍波动大的痛点，这款半自动耳挂焊接设备正是针对该场景开发的专用作业装备，可适配平面类防护面罩的耳带熔接作业需求，替代传统人工持件对位的作业模式，降低工位操作的技能门槛。从结构布局来看，设备采用台式落地安装形式，底部为方管焊接成型的机架底座，台面采用加厚钢板加工，安装平面预留标准T型槽与螺纹孔位，方便后续根据不同面罩规格调整工装定位块位置，整体安装边界控制在常规单人操作工位范围内，无需额外占用大面积车间场地，可直接嵌入现有面罩生产线的组装工段，对接上下游的面罩裁切、耳带上料、成品包装工序。设备的执行端采用双轴滑台配合下压焊接模组的结构，横向滑台负责耳挂料带的精准送进，纵向滑台带动焊接头完成下压熔接动作，焊接头的行程、下压压力均可通过调节限位块与调压阀进行适配，针对不同厚度的面罩基材与耳挂材质，可灵活调整焊接参数避免焊穿或者虚焊问题。工装定位区域设置了可快速更换的仿形定位板，定位板根据面罩外形轮廓铣削成型，作业时操作人员仅需将面罩片材放置在定位板内，即可完成工件的精准定位，无需反复调整对位，单工位单人即可完成上下料操作，相比纯人工作业可大幅降低对位偏差导致的不良品率。设计过程中充分考虑了半自动作业的操作安全性，焊接作业区域设置了防护挡板，避免焊接过程中火花飞溅伤及操作人员，设备的操作按钮布置在台面侧方的易操作区域，符合人体工学操作范围，减少操作人员长时间作业的疲劳感。气路与线路均采用拖链内置排布，避免外露管线在滑台往复运动过程中出现磨损拉扯问题，设备的维护点均设置在易拆卸的外罩位置，日常点检时无需大面积拆解设备即可完成滤芯、焊头磨损检查等常规维护作业。该设备的结构设计兼顾了生产实用性与改造成本，无需搭配复杂的视觉定位系统即可完成稳定焊接作业，适合中小规模防护用品生产车间的产线升级需求，也可作为非标自动化设计人员参考同类焊接设备结构的具象案例，其滑台选型、工装快换结构、安全防护设计的思路均可迁移到其他小型片材类工件的熔接工位设计中。
