带吸管密封杯盖结构设计方案

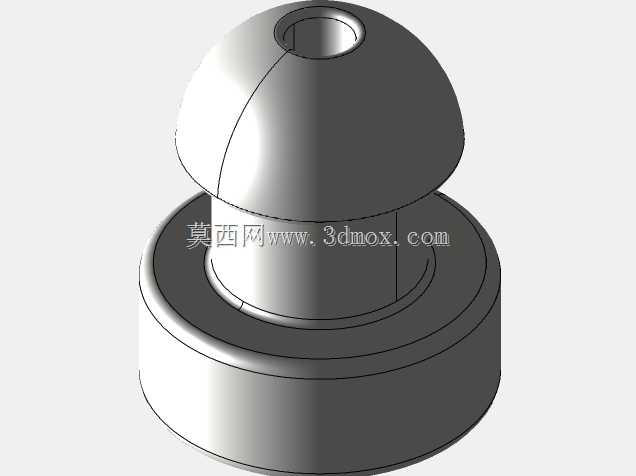

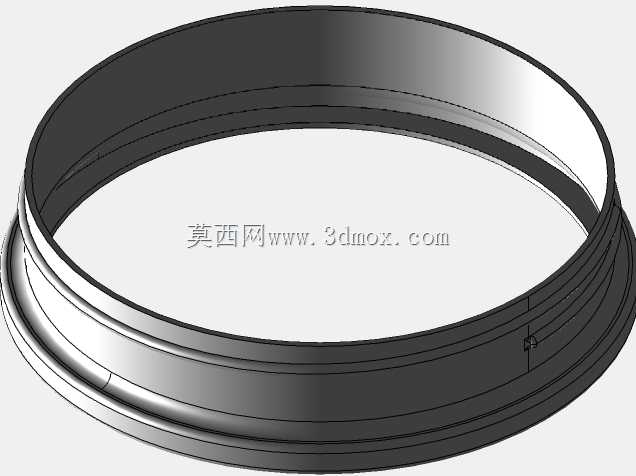

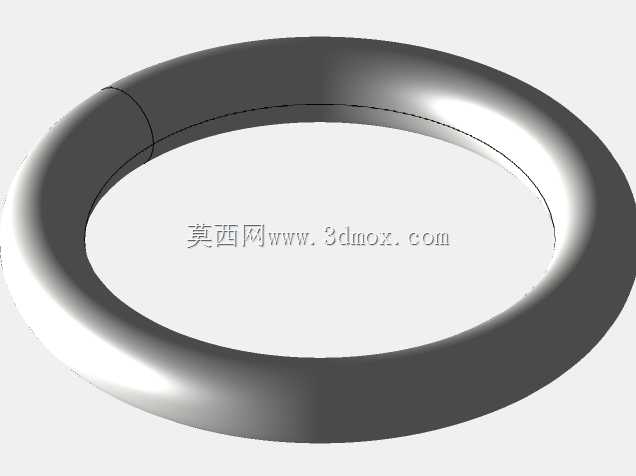

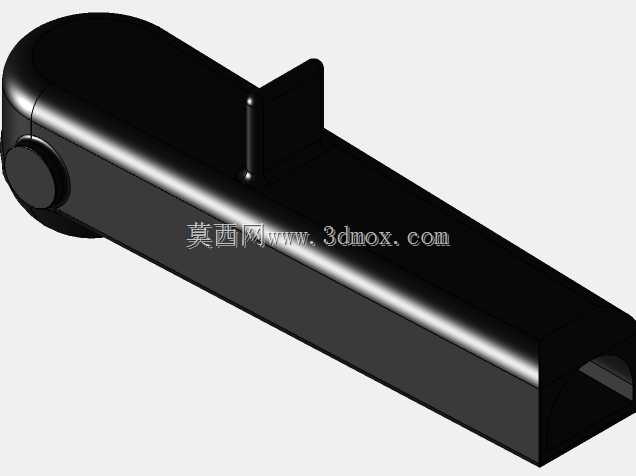

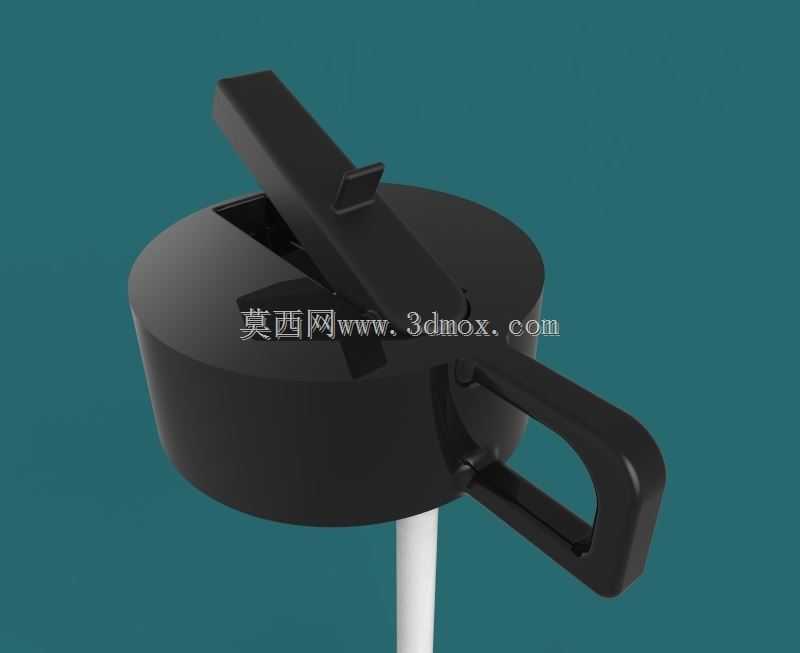

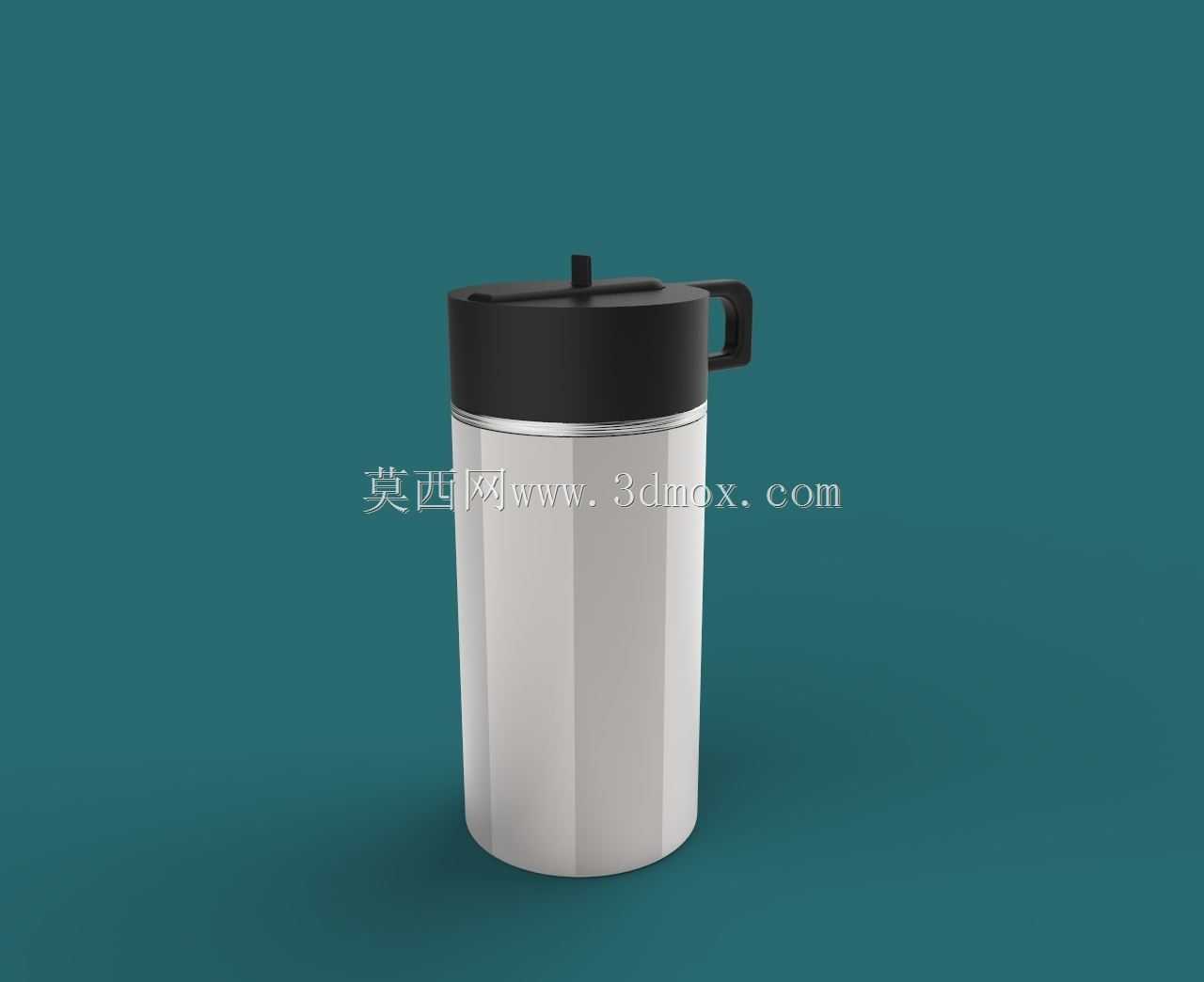

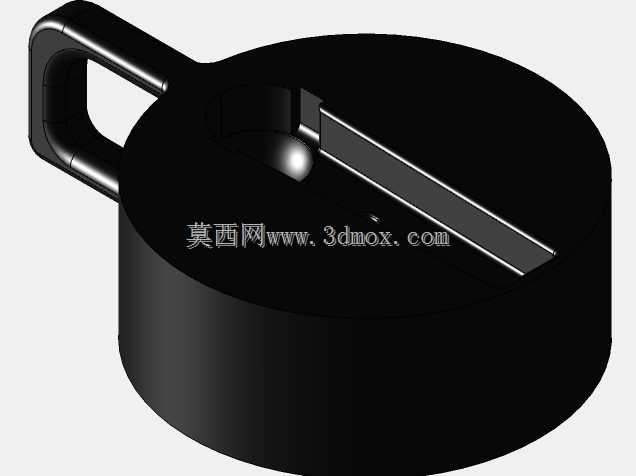

日常饮品盛装场景中，杯盖作为杯体的核心配套部件，直接决定了饮品的密封防漏性能与饮用便捷度，这款带吸管的杯盖结构，主要适配直身玻璃杯、不锈钢保温杯等常规直口杯型，可覆盖居家饮水、办公冲泡、车载出行、户外便携等多场景的使用需求。从结构设计逻辑来看，该杯盖采用一体式旋合密封基座，基座外圈设置多圈环形密封筋，与杯口内壁过盈配合实现径向密封，避免杯体倾斜、倒置时饮品渗漏；基座顶面预留吸管穿装孔位，孔位内侧设置弹性密封胶圈，既可以固定吸管的轴向位置，避免吸管在饮用过程中晃动脱落，也能封堵吸管与孔位之间的装配间隙，防止液体从穿装缝隙溢出。杯盖侧部延伸出一体化握持把手，把手采用符合人体工学的弧形镂空结构，握持时受力均匀，开启或旋紧杯盖时无需额外施加过大握力，同时镂空结构可减少材料用量，降低整体部件重量，日常携带时不会产生额外负重。翻盖式饮口结构设置在基座顶面，与吸管通道直接连通，翻盖与基座通过薄壁柔性铰链连接，铰链处做了圆弧过渡处理，反复开合过程中不会出现应力集中断裂的问题，翻盖内侧设置凸起密封塞，闭合时可完全封堵饮口，既可以阻挡外界灰尘落入饮品，也能进一步提升整体密封性能，避免晃动时液体从饮口溅出。从安装边界来看，该杯盖适配常规口径的直身杯体，装配时仅需对准杯口旋合到位即可，无需额外辅助连接件，整体外形轮廓圆润无尖锐棱角，日常使用接触时不会划伤手部；吸管采用食品接触级硬质管材，下端延伸至杯体底部，上端与饮口位置对齐，饮用时无需仰头即可顺畅吸到杯内饮品，对于热饮场景，饮口处的流量限位结构可控制饮品流出速度，避免饮用时被烫伤。结构细节上，翻盖表面设置小型防滑凸起拨片，单手即可完成翻盖的开启与闭合操作，适配车载等需要单手持杯的使用场景；杯盖基座底部设置定位凸台，与杯口端面贴合实现轴向定位，旋合到位后会有明显的触感反馈，避免使用者未旋紧导致渗漏。整体结构没有复杂的异形曲面，注塑成型时脱模难度低，各部件装配公差控制在常规五金配件的通用公差范围内，量产时良率可控，后期维护也十分便捷，密封胶圈、吸管等易损件可单独更换，无需整体更换杯盖，有效降低用户的使用成本。
