双十字轴式万向节传动结构三维建模

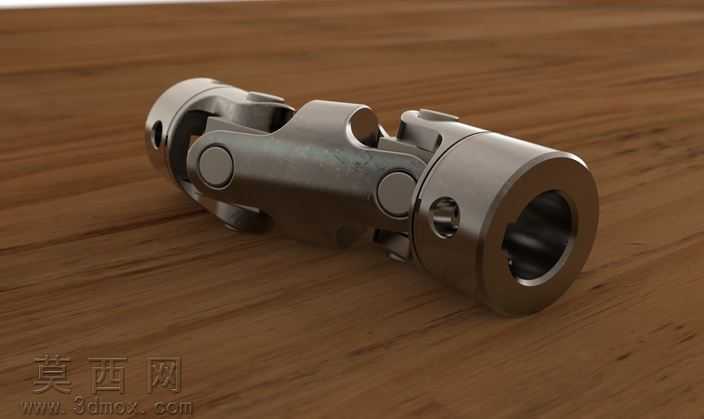

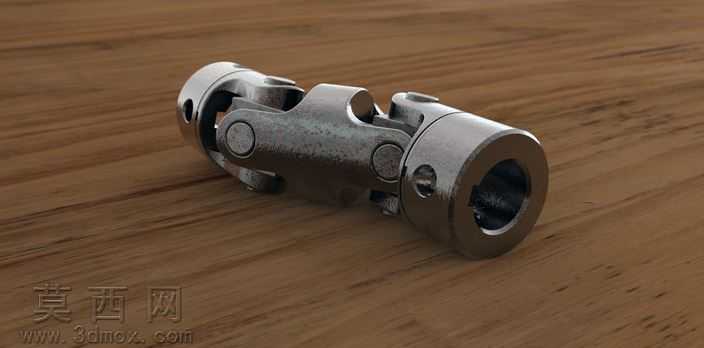

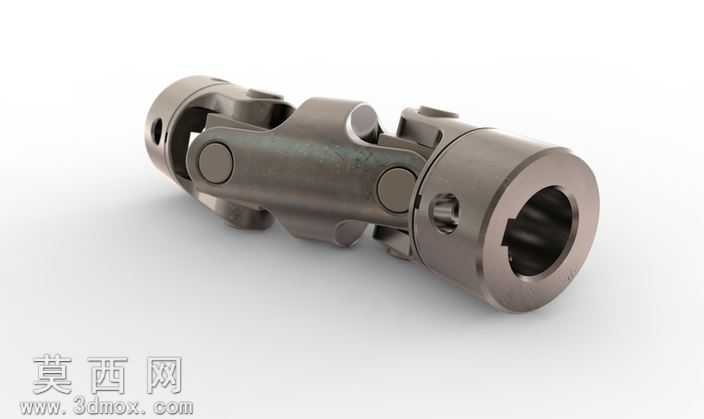

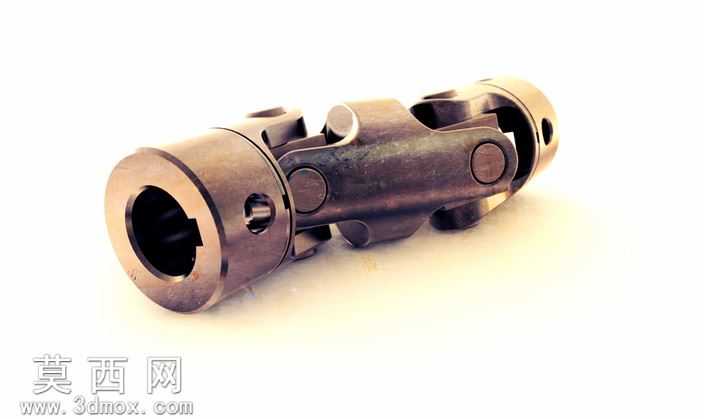

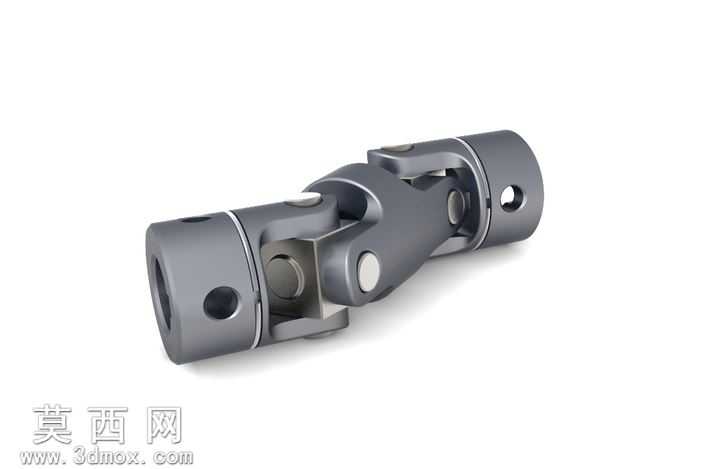

本作品为双十字轴式万向节的完整三维建模与渲染场景，建模过程严格遵循机械传动部件的实际尺寸比例与装配逻辑，首先对万向节的核心组成部分进行拆分建模：分别完成两端带键槽的连接轴套、十字传动轴、铰接销轴、轴套定位孔等独立特征的构建，建模时重点还原铰接部位的配合间隙，确保各转动副的结构符合实际运动逻辑，轴套内的键槽特征严格按照标准传动键的尺寸设计，保证与传动轴的配合精度，十字轴的四个轴颈端面做了适配的圆角处理，还原真实零件的加工工艺特征，避免尖锐棱角的不合理结构。材质设置阶段针对金属零件的特性进行调试，采用自定义金属材质，调整基础金属度参数至0.9以上，匹配合金钢的基础质感，同时添加凹凸贴图模拟金属表面的细微加工纹理，调整粗糙度参数区分加工面与非加工面的质感差异，轴套内孔部分适当提高粗糙度，还原内孔加工的磨砂质感，外表面降低粗糙度模拟精加工后的金属光泽，铰接销轴部位添加轻微的磨损质感，让整体材质更具真实工业零件的使用感。渲染阶段采用Keyshot场景搭建思路，设置柔和的工作室三点布光，主光源从侧上方打亮零件主体结构，勾勒出万向节的整体轮廓，辅助光源从另一侧补光，消除铰接部位的死黑阴影，背光源添加轻微的轮廓光，突出金属零件的边缘质感，地面采用浅灰色哑光平面，添加微弱的接触阴影，让零件与场景自然融合，避免悬浮感。设计过程中重点考虑万向节的传动特性，两个十字铰接结构的角度设置符合双万向节等速传动的布置要求，整体结构可以直观展示变角度动力传递的工作原理，既可以作为机械原理教学的展示模型，也可以用于传动系统装配场景的搭建，渲染输出的效果可以直接用于机械产品宣传、原理演示等场景，模型的各零件拆分完整，也可用于后续的运动仿真、装配干涉检查等工程应用。
