3千瓦工业超声波发生器设备结构设计

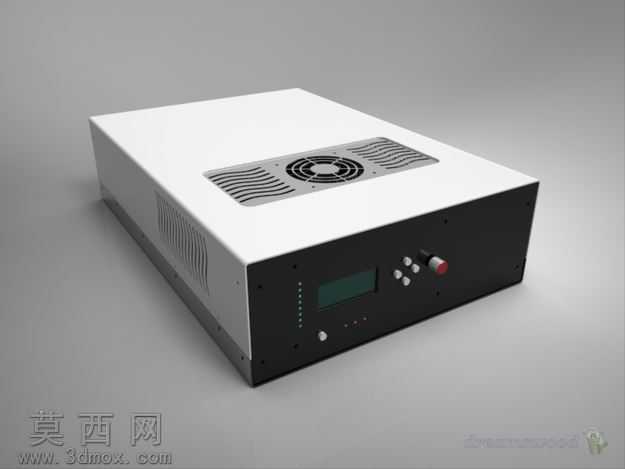

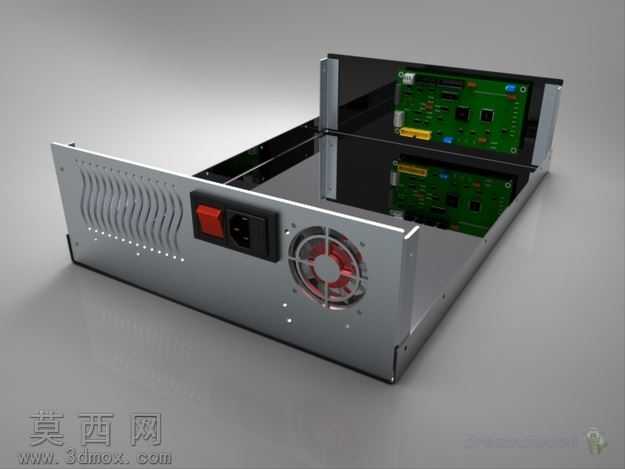

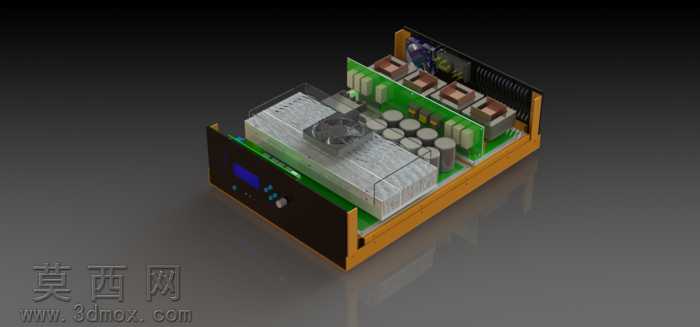

本作品为3千瓦规格超声波发生器的三维建模设计，整体采用卧式长方体机箱结构，建模过程中严格遵循工业电子设备的结构设计规范，先通过基准面搭建确定机箱整体长宽高比例，再拆分上下壳体、前面板、散热组件等独立零部件逐一建模。上壳体采用钣金折弯工艺特征建模，顶面预留散热风扇安装位与格栅式通风孔，通风孔采用波浪形阵列排布，既保证通风散热效率，又兼顾外观的规整性，壳体边缘做圆角过渡处理，避免钣金锐边带来的装配安全隐患。前面板采用黑色哑光材质设定，建模时精准排布了液晶显示屏、功能调节按键、急停按钮、状态指示灯等操作组件，各元件的安装孔位、间距均符合工业操作的人机工程要求，按键做凸起特征区分，急停按钮采用红色醒目配色，方便操作人员快速识别操作。机箱侧面设计了条形通风栅格，与顶面散热结构形成贯通式散热风道，满足3千瓦功率设备长时间工作的散热需求，壳体拼接处设计了隐藏式螺丝安装位，保证外观整体性的同时，兼顾后期设备维护的拆装便利性。材质渲染阶段，上壳体采用白色磨砂钣金材质，还原工业设备常用的喷塑工艺质感，前面板采用黑色磨砂塑料材质，显示屏做深色玻璃反光效果，按键区分不同功能做哑光与亮面的材质差异，散热风扇采用金属网罩与黑色塑料扇叶的组合材质，整体渲染光影柔和，清晰呈现各部件的结构层次与材质特征。设计过程中充分考虑设备的实际使用场景，内部预留了功率电路板、变压器、散热模块的安装空间，走线槽位、固定柱位均做了对应结构预留，保证三维模型可直接对接生产加工的结构参考需求，各零部件之间的装配间隙控制在合理公差范围，还原真实工业设备的装配精度要求。
