90度弯角BSPT螺纹连接式润滑脂注油嘴

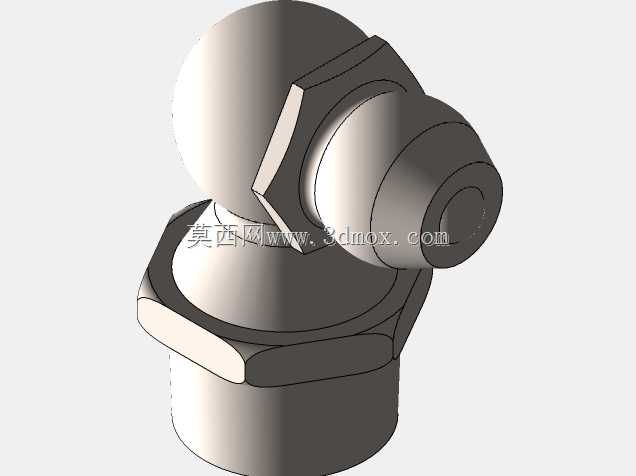

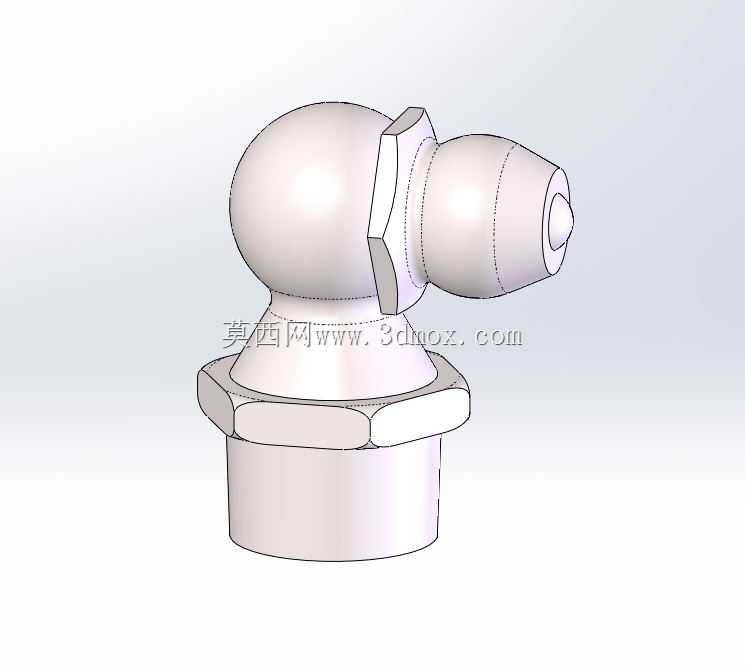

在各类工业设备的润滑维护体系中，润滑脂注油嘴是连接润滑供给端与设备摩擦副的关键过渡部件，这款90度弯角结构的注油嘴，主要适配安装空间局促、注油操作方向受周边结构遮挡的设备点位，常见于机床导轨副、工程机械铰接销轴、自动化输送线轴承座、注塑机锁模机构铰接点等需要定期补充润滑脂的部位，可避免直式油嘴在狭窄空间内无法对接注油枪头的问题，降低日常润滑维护的操作难度。从结构设计来看，这款注油嘴下部采用外螺纹连接结构，螺纹规格为1/8 BSPT锥管螺纹，锥管螺纹自带密封特性，安装时无需额外加装密封垫片即可实现与设备本体螺纹孔的可靠密封，防止润滑脂从连接缝隙溢出，同时可承受润滑加注过程中的瞬时压力，避免连接部位松脱。下部六角结构的尺寸设计适配常规开口扳手的操作空间，安装时可直接施加标准扭矩，不会出现扳手打滑损伤结构外观的问题。中部的球形腔体是润滑脂的过渡容腔，可在注油过程中缓冲注油枪输出的压力脉动，避免高压润滑脂直接冲击摩擦副密封件，同时90度的弯角转向结构将注油端的朝向调整为与安装基面平行的方向，在设备外侧有钣金护板、管线排布遮挡的场景下，无需拆除周边遮挡件即可完成注油操作。上部的注油对接端采用标准的黄油枪对接头结构，可适配市面绝大多数手动、气动注油枪的枪头，对接后可形成可靠的密封连接，注油过程中不会出现油脂侧漏的问题。注油嘴内部的通径经过匹配设计，可顺畅输送NLGI 000到2号等级的各类矿物基、合成基润滑脂，不会出现高黏度润滑脂堵塞通道的问题。整体外形的安装边界经过优化，安装后突出设备安装基面的高度控制在合理范围，不会与周边运动部件发生干涉，在设备做往复摆动、旋转动作的铰接点位安装时，也不会被运动部件剐蹭损伤。表面的圆滑过渡结构没有应力集中的尖角，在设备运行过程中沾染的灰尘、油污可被轻松擦拭清理，不会在结构缝隙处积存油泥，长期使用后也不会出现油泥堵塞注油口的问题。在进行三维建模时，这款注油嘴的各部分尺寸严格遵循行业通用的油嘴安装规范，螺纹部分的建模精度可直接用于设备安装孔位的干涉检查，在设备整体装配仿真过程中，可直接调用该模型验证安装空间是否充足，避免实际加工装配时出现油嘴与周边结构干涉、无法安装的问题，对于设备设计阶段的润滑点位布局验证有很高的实用价值。
