轻量化镂空四旋翼飞行机架结构设计

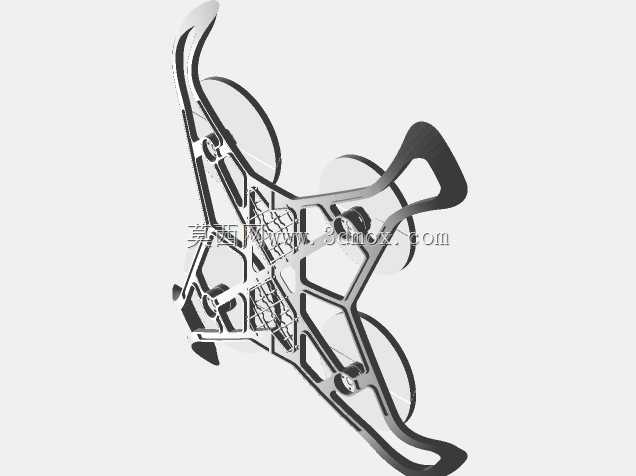

这款四旋翼机架采用一体化镂空骨架设计，核心定位面向入门级航模飞行测试、小型航拍载荷搭载以及室内外短距飞行作业场景，可适配常规无刷动力套装与飞控系统安装。从结构设计逻辑来看，整体采用对称式X型布局，四个机臂沿中心舱体向外延伸，臂端预留标准电机安装孔位，孔位间距匹配主流22系列、23系列外转子无刷电机的安装尺寸，安装面做了局部加厚处理，避免电机高频振动引发的臂端结构疲劳开裂。中心舱体区域做了分层镂空格栅设计，既能够为飞控板、电调、电池等核心部件预留充足的安装空间，格栅间隙又可以形成自然风道，为持续工作的电调元件提供被动散热条件，同时格栅结构也能在发生轻度碰撞时通过局部形变吸收冲击能量，降低核心部件的损坏概率。机臂与中心舱的过渡区域采用大弧度流线型过渡，没有尖锐的应力集中棱角，结构受力路径沿机臂延伸方向连续分布，在保证整体结构刚度的前提下，尽可能去除非受力区域的多余材料，将整机机架的自重控制在较低水平，提升飞行时的载荷冗余度。机架整体的安装边界充分考虑了常用配件的适配性，底部预留了通用相机挂载孔位，可适配轻量化运动相机的安装支架，机架上下层的安装柱间距匹配标准飞控板的安装孔距，无需额外打孔改造即可完成核心电子件的装配。从实际使用场景出发，这种镂空结构的机架在低空慢速飞行时风阻更小，操控响应更跟手，即使在小范围室内飞行时碰到障碍物，镂空结构也不会像封闭外壳那样产生大面积的剐蹭损伤，局部结构损坏后也便于单独更换对应臂段，降低后期维护成本。设计过程中对机臂的受力变形量做了针对性校核，在满油门起飞的拉力工况下，机臂末端的形变量控制在合理范围内，不会因为臂体形变导致电机安装角度偏移，影响飞行姿态的稳定性。机架的整体轮廓尺寸适配常规的便携收纳包尺寸，拆卸螺旋桨后可直接放入普通航模收纳包中，方便外出携带作业。
