可焊接碳钢方形空心管材三维建模

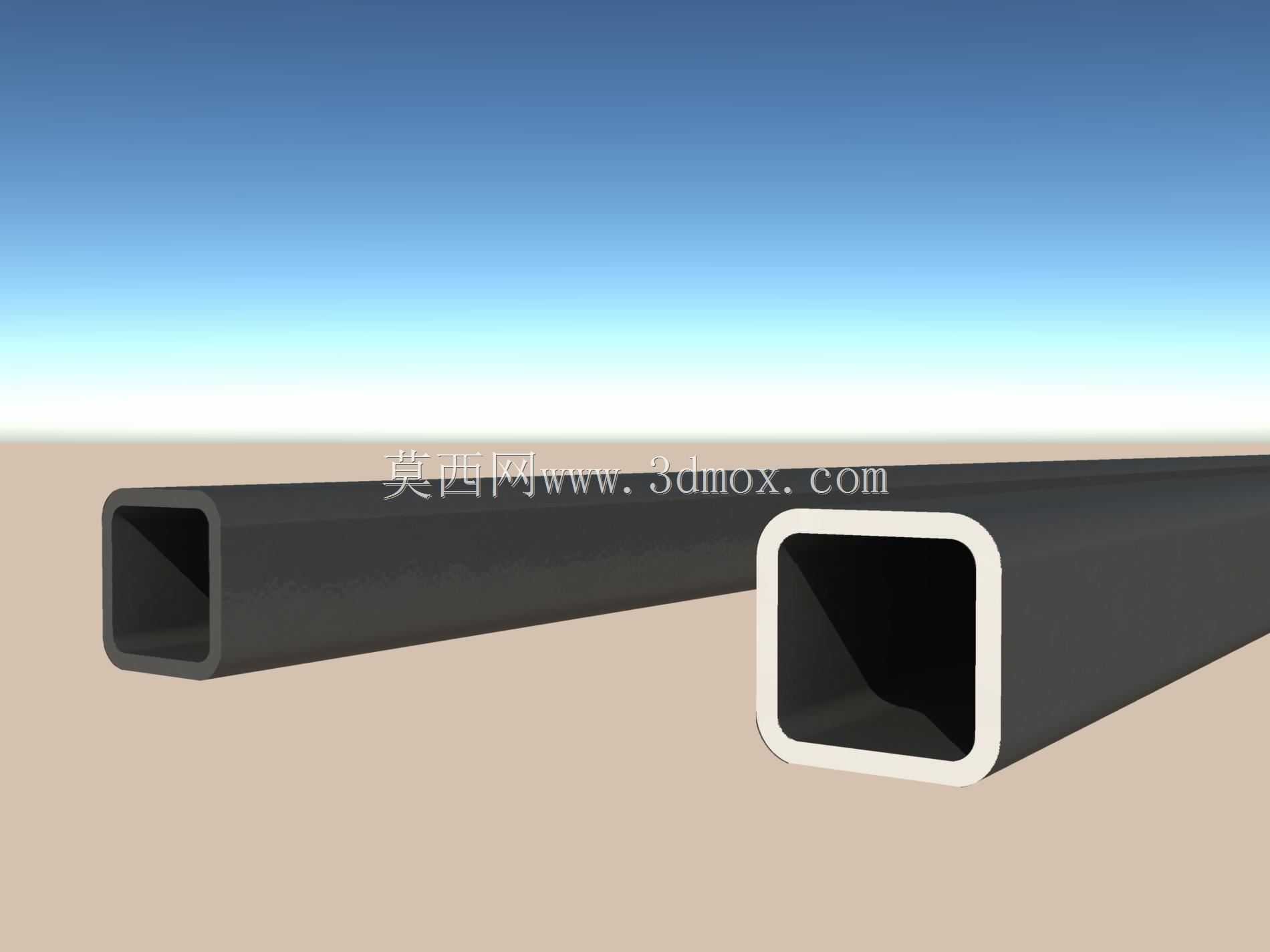

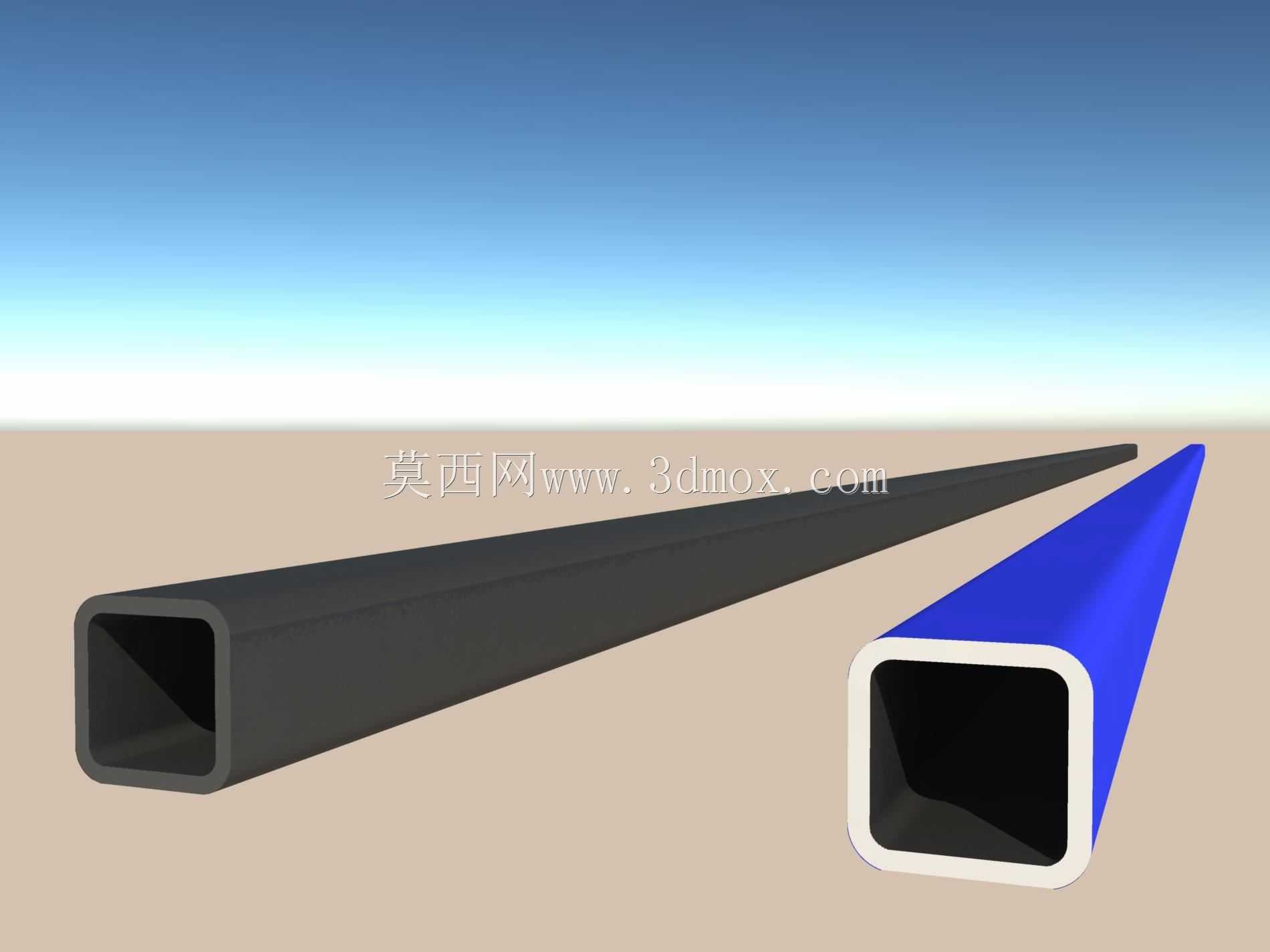

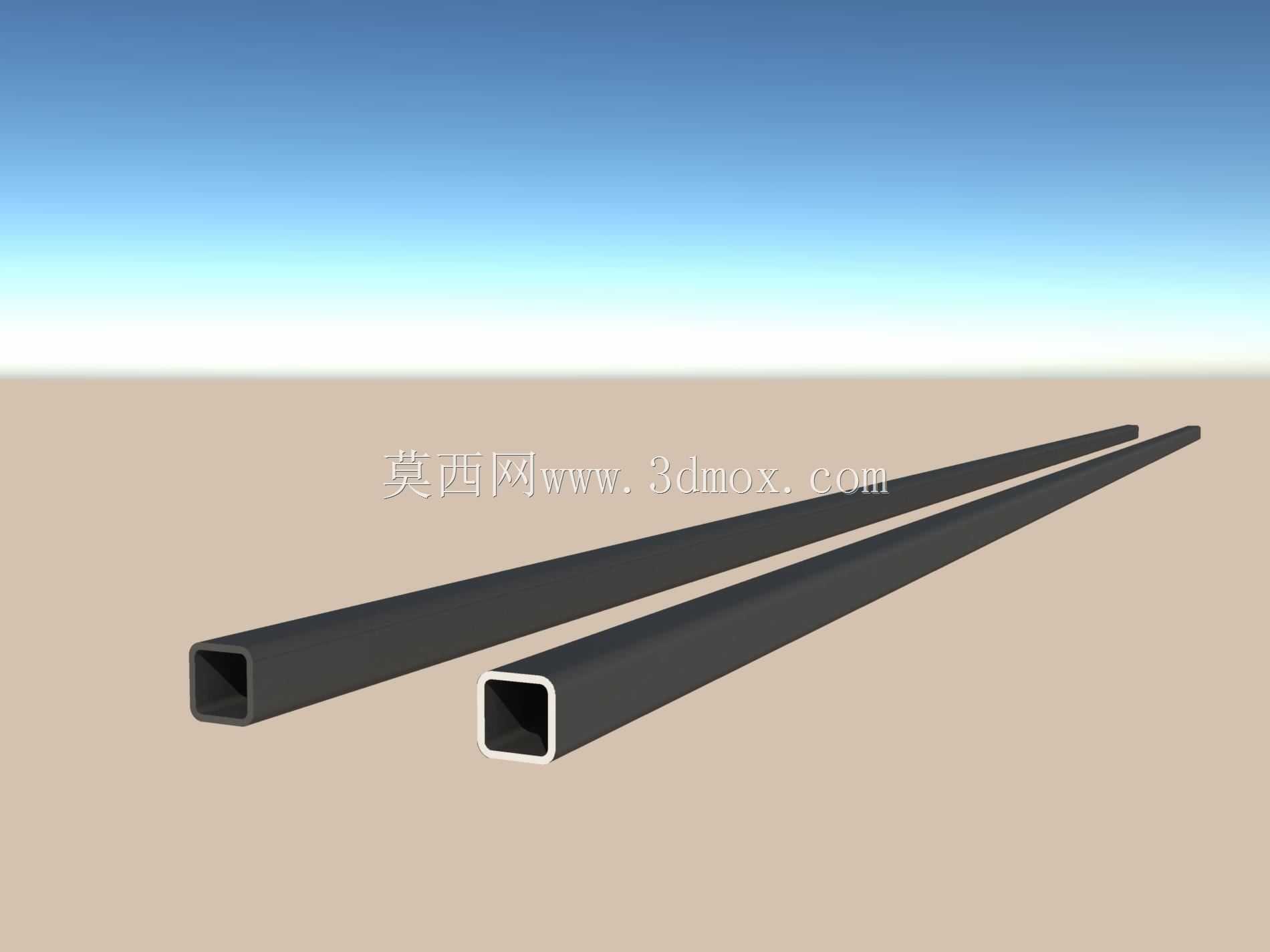

做设备结构设计时，方管是绕不开的基础型材，这次建模的方形空心碳钢管材，主要针对机架类、支撑类结构的前期方案排布做的参数化模型，方便在装配阶段快速调用、调整长度与排布位置，不用每次都从零开始绘制截面拉伸。这类方形空心管材在工业场景里的应用覆盖极广，小到小型自动化设备的底部支撑机架、设备外围的安全防护栏框架，大到输送线的主体承重梁、仓储货架的立柱与横梁，甚至工装夹具的底座框架，都会优先选用这类截面的型材——相比同截面积的圆管，方管的平面贴合度更好，不管是和板材拼接焊接，还是后期安装脚轮、固定板、外封钣金，都不需要额外做弧面适配，安装贴合面的加工量能减少近四成，焊接后的结构抗扭性能也更稳定，承受横向载荷时的形变控制优于同重量的圆管截面。建模时先确定了内外截面的直角过渡细节，特意区分了普通碳钢方管和圆角方管的边角特征，避免后期出工程图时标注错误，管壁厚度按照常用的结构用管规格做了可调整的参数化设置，方便不同承重需求的方案直接修改参数调用，不用重新绘制截面草图。实际选型时要注意安装边界的预留，方管的端面如果要和其他构件焊接，需要提前在模型里预留焊接收缩余量，尤其是长跨度的横梁结构，排布时要核算单根方管的直线度公差，避免多段拼接后整体框架出现平面度超差的问题；如果是做需要后期装配外封板的框架，方管的排布间距要匹配外封板材的常规尺寸，减少板材裁切的废料率。另外这类可焊接碳钢方管的截面特性决定了它的受力方向，垂直于管壁平面的载荷承载能力更强，做斜向支撑时要注意受力角度的分解，避免局部应力集中在焊缝位置，建模时特意保留了管壁的实体厚度，方便后续做有限元分析时直接赋予材料属性，快速核算不同壁厚下的结构形变数据，不用再额外处理曲面模型的厚度问题。日常做方案阶段，这类标准化的型材模型能大幅提升装配效率，不用每次都核对截面尺寸，直接调用后调整长度参数就能完成框架排布，也能避免手动绘制时出现的截面尺寸错误，导致后期采购的型材和设计模型不匹配，耽误生产装配进度。
