TG12864H3-05A液晶显示模组结构设计

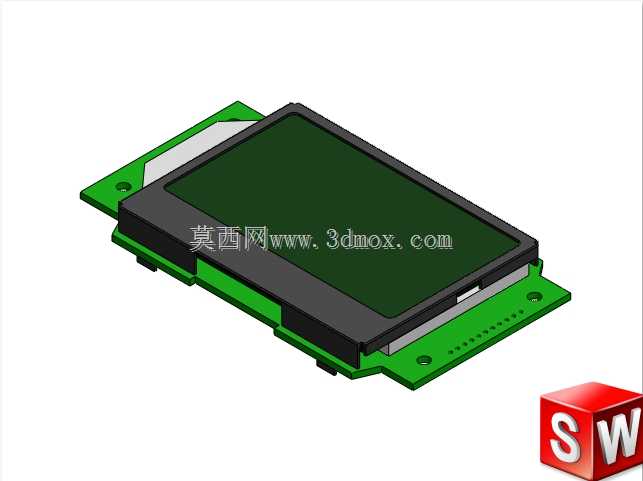

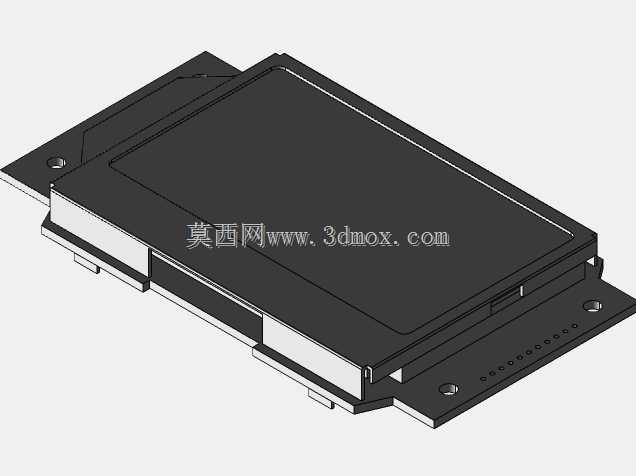

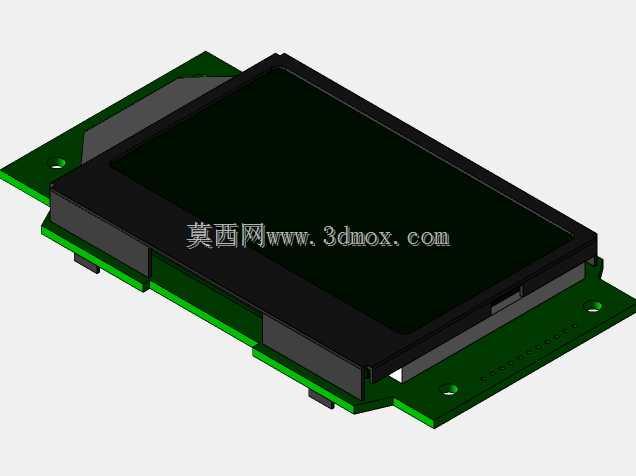

这款128x64点阵液晶显示模组，是嵌入式开发、小型工控设备人机交互场景中应用极广的显示部件，常搭配arduino等开源硬件平台使用，承担设备运行参数展示、操作菜单提示、状态告警信息输出等核心交互功能，在小型检测仪器、家用智能控制终端、简易数控装置、教学实验设备中都能见到同规格产品的身影。从结构设计层面看，该模组采用PCB板载集成设计，绿色FR-4基板作为核心承载件，将液晶玻璃屏、驱动电路、连接引脚全部整合在单块板件上，省去了额外转接结构的装配工序，也降低了整体结构的堆叠厚度。屏体部分通过黑色遮光胶框与PCB基板固定，胶框边缘做了微倒角处理，既可以遮挡液晶玻璃边缘的非显示区域，避免漏光影响显示效果，也能在装配时起到导向定位作用，防止玻璃屏受压碎裂。基板两侧预留的带孔安装耳是结构设计里的关键安装边界，两个安装孔的孔位公差控制在±0.1mm范围内，适配M2规格的固定螺丝，安装时可以直接通过螺丝将模组固定在设备前面板的预设螺柱上，不需要额外设计定制压片，能大幅缩短整机结构的设计周期。屏体正面的有效显示区域尺寸与12864规格的通用参数匹配，设计时需要注意前面板开窗尺寸要比显示区域单边大0.2mm，避免装配公差导致开窗遮挡显示内容，同时胶框与前面板之间可以预留0.3mm的泡棉密封空间，起到防尘、缓冲震动的作用。从电路连接的结构适配来看，基板侧边的引脚排针采用直插式设计，引脚间距为标准2.54mm，既可以直接插焊在主控板上，也可以通过排线连接到主控电路，结构设计时需要在引脚对应位置预留足够的走线空间，避免排针与周边结构件发生干涉。这款模组的整体厚度控制在较低水平，适合对安装空间有严格限制的小型设备，设计选型时需要注意，屏体背部的驱动芯片区域有微小凸起，在布局背部结构时要预留至少0.5mm的安全间隙，防止装配时压损芯片。在实际工业场景应用中，这类点阵液晶屏相比段码屏可以显示自定义字符、简单图形，相比彩屏又有更低的功耗与成本，是低成本人机交互方案的首选部件，其结构设计充分考虑了通用化装配需求，安装孔位、引脚定义都遵循行业通用规范，结构工程师在选型时不需要做过多的定制化适配，就能快速整合到自有设备的结构体系中。
