车用燃油过滤装置结构设计方案

在车用燃油供给系统的实际运维场景中，燃油洁净度直接决定喷油嘴、高压油泵等精密偶件的使用寿命，汽油过滤器作为油路中拦截杂质的核心部件，其结构合理性直接影响整车动力系统的可靠性。日常工况下，加油站储运环节混入的沙尘、金属碎屑、燃油氧化生成的胶质颗粒，都会随燃油流动进入供油系统，这类硬质颗粒一旦进入配合间隙仅数微米的喷油嘴偶件，会直接造成偶件卡滞、喷孔堵塞，引发怠速抖动、动力不足甚至熄火故障，过滤器的核心作用就是在燃油进入高压油路前完成多级拦截，将杂质颗粒阻隔在滤芯外侧，保证进入喷射系统的燃油洁净度达标。

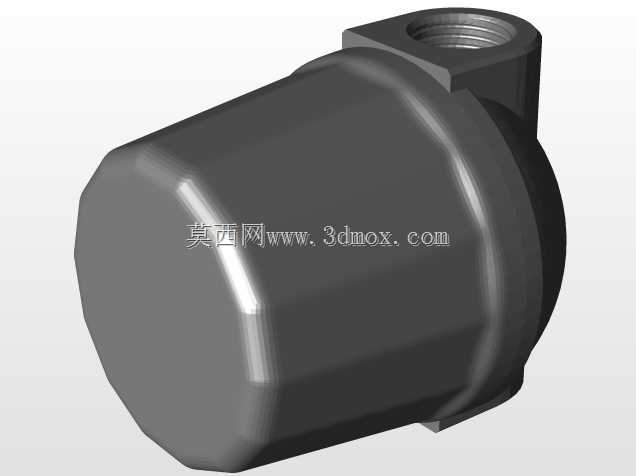

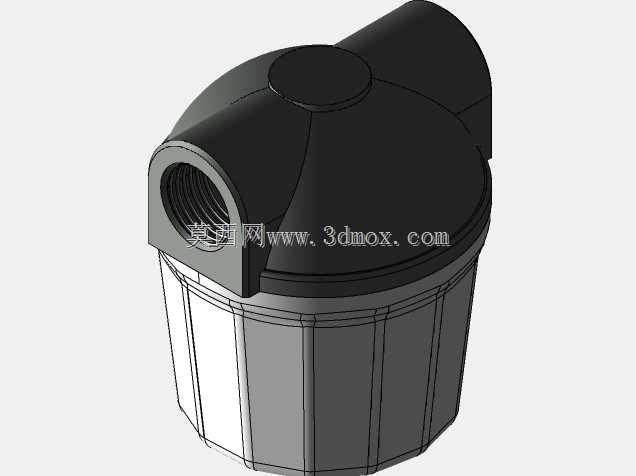

从结构设计思路来看，这款过滤器采用筒式承压壳体结构，进出油口采用同轴式布局设计，壳体壁厚经过耐压校核，可承受燃油系统常规工作压力，不会出现长期承压变形或渗漏问题。滤芯采用深层过滤结构设计，相比表面过滤的单层滤网，深层过滤材质可实现不同粒径杂质的梯度拦截，外层大孔隙结构拦截大尺寸颗粒，内层致密结构拦截细小杂质，在保证过滤精度的同时尽可能降低流阻，避免因过滤阻力过大造成供油压力不足，影响发动机动力输出。

安装边界方面，这款过滤器的壳体直径、总长度均适配多数乘用车型的底盘安装空间，进出油口采用标准快插接口规格，可直接匹配原车燃油管路的快插接头，无需额外改装转接件，壳体上预留的安装支架固定位，可适配不同车型的安装支架角度，安装时只需保证进出油方向与壳体标识一致，避免反向安装造成滤芯破损、过滤失效。

实际选型匹配过程中，需要结合发动机额定燃油流量确定过滤器的通流能力，这款过滤器的有效过滤面积可满足1.6L-2.5L排量自然吸气发动机的燃油流量需求，在额定流量下的流阻控制在合理区间，不会造成供油系统背压过高。壳体底部预留的排污结构，可在定期保养时排出沉积在壳体底部的水分和杂质，延长滤芯的使用寿命，密封圈采用耐燃油橡胶材质，长期浸泡在汽油中不会出现溶胀、硬化问题，保证壳体结合面的密封可靠性，避免燃油渗漏引发安全隐患。

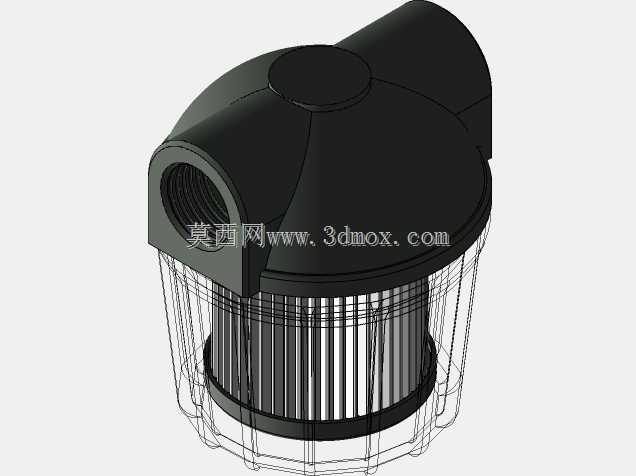

在三维建模过程中，所有配合尺寸均按照行业通用公差标准设定，快插接口的密封槽尺寸、壳体连接螺纹的公差、滤芯与壳体的配合间隙都经过实际装配验证，可直接用于开模生产或维修替换件的测绘参考，模型中完整还原了内部滤芯的支撑结构、旁通阀的安装位置，旁通阀的开启压力设定符合行业规范，当滤芯堵塞造成前后压差超过设定值时，旁通阀自动开启，保证燃油可绕过堵塞的滤芯持续供油，避免滤芯堵塞后断油造成车辆抛锚，这一冗余设计是车用过滤器必不可少的安全结构，建模时也完整保留了旁通阀的流道结构与安装限位结构，方便设计人员进行流阻仿真与结构优化。
