45度斜通污水管道异径支管结构

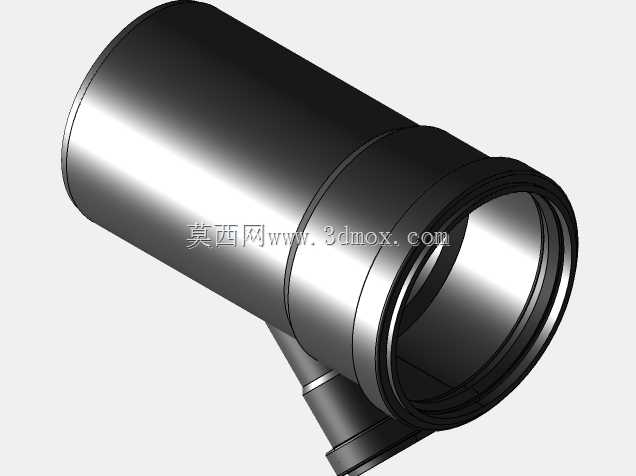

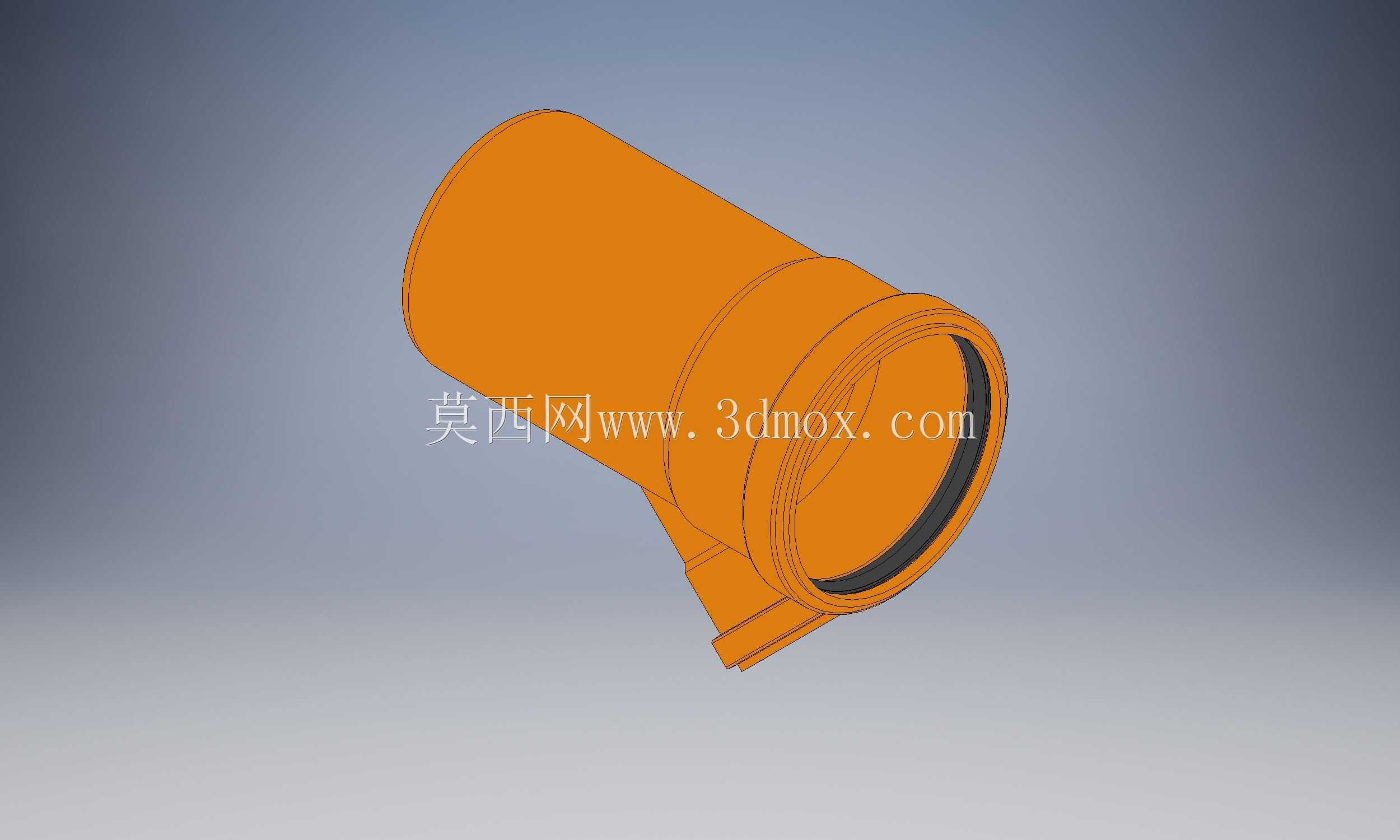

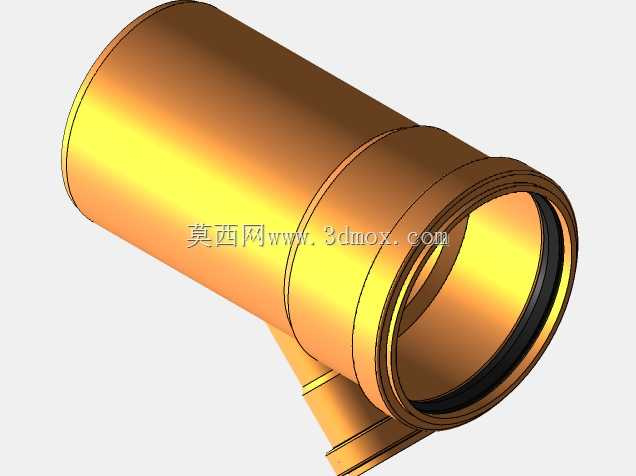

在民用建筑排水、市政排污支管接驳的现场工况里，这类45度斜向异径支管是管路分流、支管接入主排污管线的核心连接件，日常多用于卫生间同层排水、地下管网支管汇流、工业废水管路分支接驳的场景，能避免直角接驳带来的水流对冲、杂物卡堵问题，减少管路排水时的水阻与噪音。从结构设计来看，主体采用大口径主通路加小口径斜向支管的一体化结构，主通路两端为承插式接口结构，适配对应公称通径的排水管材对接，接口处预留的密封槽位可搭配橡胶密封圈实现承插密封，无需额外焊接或法兰固定，安装时直接将管材插入承口即可完成密封固定，大幅降低现场施工的操作难度。斜向支管与主通路呈45度夹角，这个角度是排水管路分流的最优角度，既可以保证支管汇入的污水顺着主通路水流方向顺畅排出，避免支管出水直冲主通路管壁造成的冲刷损耗，也能防止主通路内的污水倒灌进入支管，降低管路堵塞的概率。主通路与支管的衔接位置做了圆弧过渡加厚处理，这个位置是管路应力集中的核心区域，日常使用中既要承受管内水流的压力波动，也要承受地面沉降带来的管路形变应力，加厚过渡结构可以避免接驳位置出现应力开裂，提升整个连接件的结构强度与使用寿命。从安装边界来看，主通路的公称通径适配大口径排水主管，支管通径适配小口径排水支管，整体外形为圆柱主体加斜向支管的结构，安装时不需要额外预留过大的操作空间，承插式的连接方式也让后期管路维护、拆换更加便捷，不需要破坏周边已铺设的管路结构。在三维建模过程中，这类管路配件需要重点把控承口的内径公差、密封槽的深度与宽度尺寸、斜支管与主通路的夹角精度，以及过渡位置的壁厚均匀性，避免出现壁厚不均导致的注塑成型缺陷，同时要保证接口的同轴度，防止安装后出现管材插接不到位、密封失效的问题。实际选型使用时，需要匹配对应管材的外径尺寸，确认管路的排水坡度与支管接驳位置，保证安装后整个管路的水流方向符合重力排水的流向要求，避免出现积水、存水弯水封破坏的问题。
