带受料料斗的倾斜式输送给料装置

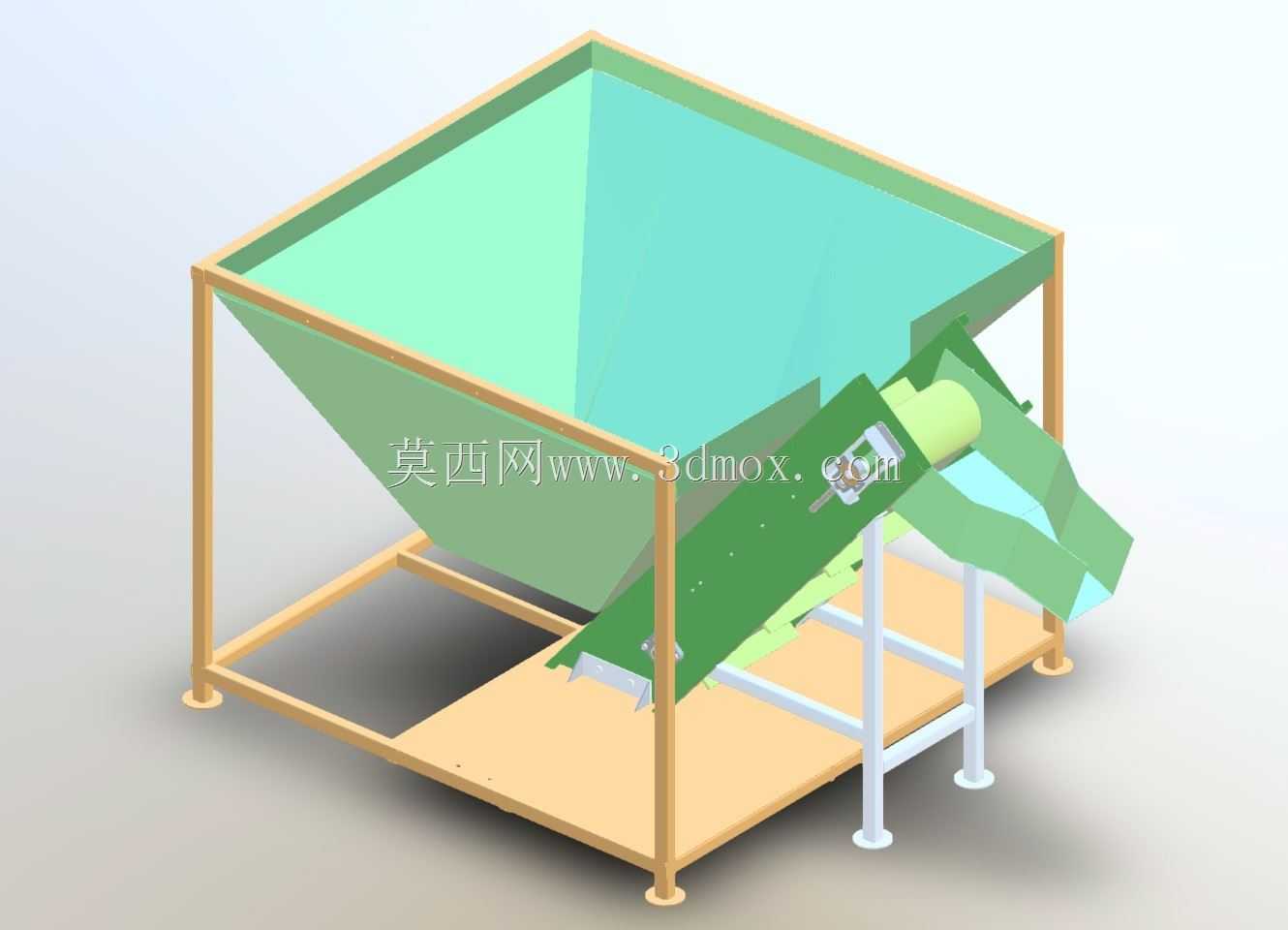

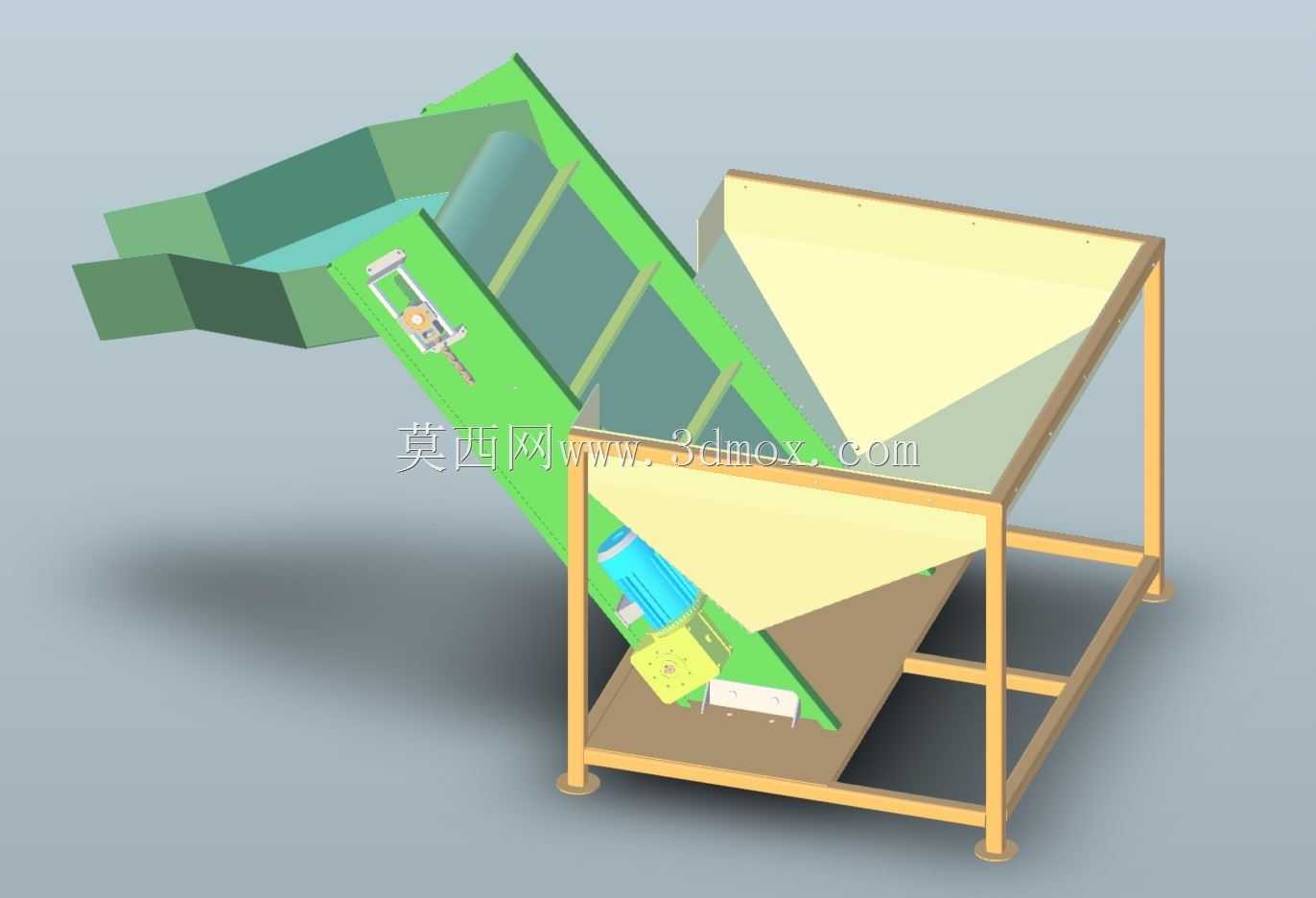

这款倾斜式输送给料装置，主要面向散状颗粒、小块状物料的连续上料作业场景，常见于粮食加工、建材配料、小型化工原料输送、再生资源分选等生产线的前端进料工位，承担将低位堆放的物料匀速提升输送至后续加工设备进料口的作用，替代传统人工上料的作业模式，降低一线操作人员的劳动强度，同时保证进料流量的稳定性，避免后续工序因进料不均出现的负载波动问题。设备整体采用倾斜布置的输送主体搭配上方敞口式受料料斗的结构，料斗采用上宽下窄的截锥形设计，大敞口结构能够适配人工倒料、小型装载机上料、前序设备落料等多种进料方式，下部收口位置精准对准倾斜输送带的受料段，避免物料撒落，料斗侧壁的倾斜角度经过设计，能够保证散料依靠自重顺利滑落到输送面上，不会出现物料挂壁、积料的问题。倾斜输送段的两侧设置有连续挡边，能够避免物料在提升过程中从侧边滚落，输送面的倾角设置兼顾了物料提升高度需求与物料防滑落要求，针对不同摩擦系数的散料，该倾角预留了调整空间，可通过调整机架支脚的高度改变输送倾角，适配不同物料的输送需求。驱动单元布置在倾斜段的下部位置，靠近设备低位端，既能够降低设备整体重心，提升运行稳定性，也方便日常维护时对驱动部件的检修、润滑操作，驱动端配套的张紧结构可快速调整输送带的张紧度，补偿长期运行产生的输送带伸长量，避免出现打滑、跑偏问题。设备的支撑机架采用方管焊接成型的框架结构，底部设置有可调式支撑脚，能够在不平整的安装地面上调整设备水平度，保证输送段运行平稳，机架的横向、纵向支撑梁经过受力校核，能够承受满料状态下料斗与输送段的总载荷，长期运行不会出现框架变形问题。设备的安装边界需要结合现场进料端与出料端的高度差确定，低位端预留至少半米的操作空间用于驱动部件维护，高位出料端需要与后续设备的进料口做好衔接，避免出料落差过大产生粉尘或者物料破碎问题，设备整体宽度较窄，能够适配车间内狭窄的安装空间，不需要额外做复杂的地基固定，放置在硬化地面上调整好水平即可投入使用。在实际选型应用中，可根据输送物料的磨琢性、温度等特性更换对应材质的输送带，针对有防尘需求的工位，还可在输送段上部加装密封护罩，避免输送过程中产生的粉尘外溢，适配不同工况的使用需求。
