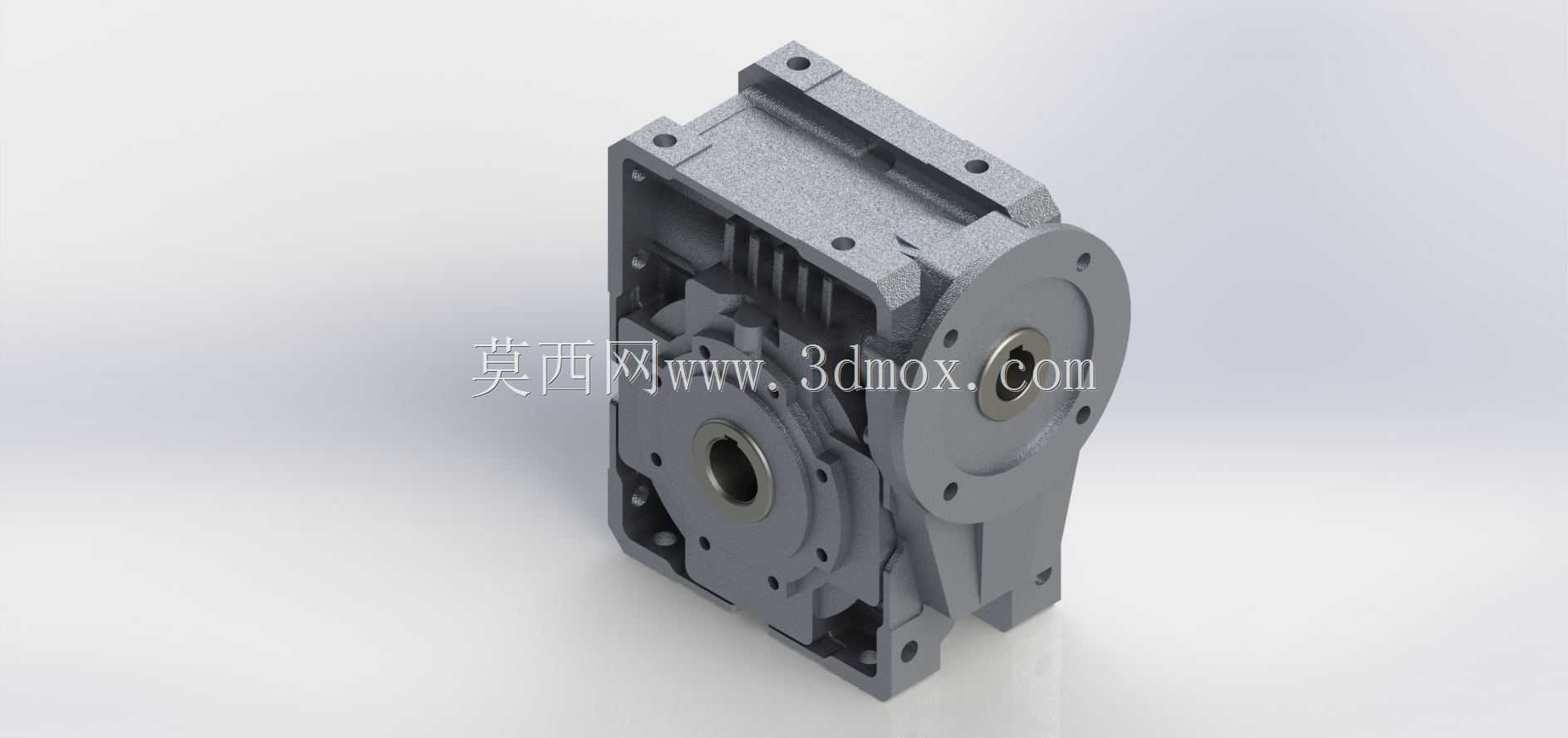

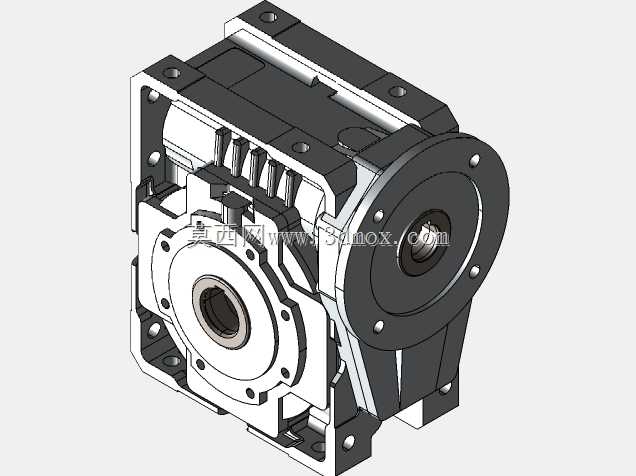

邦飞利W75系列蜗轮蜗杆减速箱体结构

这款蜗轮蜗杆减速结构常见于轻工输送、食品包装、小型自动化生产线的动力传输环节，作为原动机与工作机之间的转速匹配、扭矩放大部件，适配常规三相异步电机、伺服电机的动力输入需求，可在安装空间受限、需要大传动比单级减速的工况下替代多级齿轮减速结构，压缩动力单元的整体占用空间。从结构设计来看，箱体采用一体化铸造成型的壳体结构，输入侧设置标准B14法兰安装接口，可直接与电机端法兰贴合对接，无需额外加装过渡连接座，输入轴孔与输出轴孔呈垂直正交布局，适配设备侧垂直方向的动力输出需求，输出端预留的安装孔位可直接对接负载端的法兰盘或轴套，减少现场安装的适配加工工作量。壳体外侧设置多道加强筋结构，沿轴承安装座、受力螺栓孔位方向延伸，在不额外增加壳体壁厚的前提下提升整体刚性，避免满负载运行时壳体出现形变导致齿轮啮合间隙偏移、传动噪音增大的问题。箱体结合面采用精加工铣削处理，合箱时配合密封胶可实现IP65级别的防护效果，适配多粉尘、少量溅水的车间作业环境，底部预留的放油螺塞孔、顶部的透气塞安装位，完全符合常规减速箱的运维需求，日常换油、排气操作无需拆解整机壳体。安装边界方面，该结构的安装孔位间距、轴伸长度、法兰止口尺寸完全匹配邦飞利W75系列的标准安装尺寸，可直接替换同型号的老旧损坏减速单元，无需对现有设备的安装机架做二次改造，输入轴的中心高、输出轴的键槽尺寸均遵循通用工业减速部件的标准规范，选型时只需匹配对应减速比、额定输出扭矩即可直接适配。内部的蜗轮蜗杆啮合腔预留了足够的储油空间，润滑油可在腔体内随蜗轮转动自然飞溅到各个啮合点位、轴承位置，无需额外加装强制润滑结构，降低了整机的结构复杂度与后期维护成本。壳体上的轴承安装位采用台阶孔设计，可直接卡装标准深沟球轴承与圆锥滚子轴承，分别承受径向载荷与轴向载荷，适配正反转、频繁启停的传动工况，避免轴承过早出现点蚀、窜动问题。
