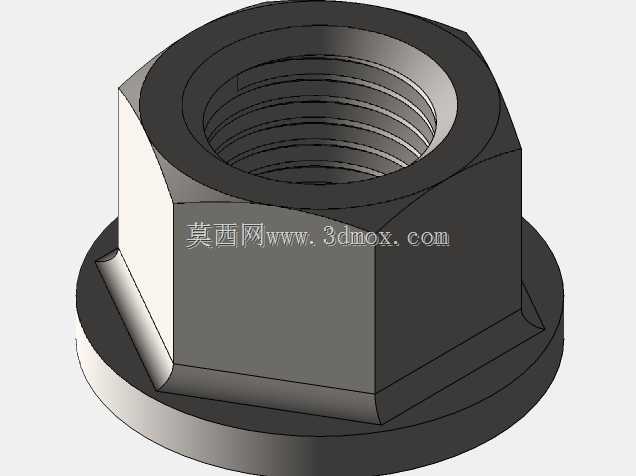

M10规格带垫六角法兰锁紧螺母结构

在各类机电设备装配、工装夹具搭建、钣金结构连接场景中，法兰螺母是应用频次极高的螺纹紧固件，这款M10规格的法兰螺母，区别于普通六角螺母的核心设计，是在螺母承压端集成了一体式法兰盘结构，无需额外搭配平垫使用，可直接增大与被连接件的接触承压面积，降低连接面局部压应力，避免软质板材、薄壁型材在螺栓锁紧过程中出现接触面压溃、凹陷的问题，同时法兰盘自带的防滑齿面（部分应用场景为光面）可在锁紧后提供额外的防松阻尼，适配有一定振动载荷的连接工况。从结构设计逻辑来看，这款螺母的六角对边尺寸遵循普通M10六角螺母的通用公差范围，可适配常规16mm规格的开口扳手、套筒工具完成锁紧操作，无需准备特殊规格的工装工具，能兼容现有装配线的工具配置，降低现场装配的工具适配成本。法兰盘的外径尺寸控制在18-20mm区间，相比同规格普通平垫的接触面积提升约40%，在连接厚度1-5mm的冷轧钢板、铝合金型材时，可有效分散锁紧力，避免被连接件表面出现压痕变形，同时法兰盘与螺母本体为一体式冷镦成型结构，不存在分体垫片装配时的垫片遗失、垫片错位问题，在自动化装配线上可直接通过振动盘上料，不会出现卡料、叠料的情况，大幅提升自动化装配的送料效率。在实际选型应用中，这款M10法兰螺母常搭配M10全螺纹螺栓、螺柱使用，适配的螺纹精度为6H级，可与常规6g级外螺纹形成稳定配合，螺纹啮合长度遵循螺纹连接的通用设计规范，有效啮合牙数不低于6牙，可满足8.8级强度等级螺栓的锁紧载荷要求，不会出现螺纹滑牙、脱扣的失效问题。在安装边界上，需要注意被连接件的过孔直径需控制在11-12mm区间，过孔过大则会导致法兰盘局部悬空，降低承压面积的有效利用率，过孔过小则会出现螺母与孔壁干涉，无法贴合锁紧面的问题；同时法兰盘的贴合面需保证平面度不低于0.1mm，若连接面存在焊接飞溅、氧化皮、凸起毛刺，需提前打磨清理，避免锁紧后出现虚接、防松性能下降的问题。针对户外设备、潮湿工况的应用场景，这类法兰螺母通常会搭配镀锌、达克罗表面处理，提升防锈耐腐蚀性能，而在高温工况下则会选用不锈钢材质的同结构螺母，保证螺纹连接的长期可靠性。从建模细节来看，这款模型还原了法兰螺母的六角倒角、螺纹牙型、法兰盘根部过渡圆角等细节，过渡圆角的设计可降低螺母冷镦成型时的应力集中，避免热处理、锁紧过程中出现根部开裂的问题，螺纹收尾处的退刀结构也符合紧固件的生产工艺要求，可直接用于装配干涉检查、工装夹具设计的参考，帮助结构设计人员在排布连接点位时，提前核算安装空间、扳手操作空间，避免后期装配时出现工具无法伸入、螺母与周边结构干涉的问题。
