方口变径接料导流漏斗结构设计

这类方口变径漏斗多应用在散料处理的中转衔接环节，在粮食加工生产线的物料转接位、矿山破碎筛分环节的出料导料段、建筑废料回收分拣线的集料口都能见到它的身影，核心作用是承接上方大截面范围落下的散状物料，通过渐变的收缩结构把物料收拢后导入下方口径更小的输送管道、接料容器或者下一工序的进料口，避免散料在转接过程中出现撒漏、偏载、堵料的问题。

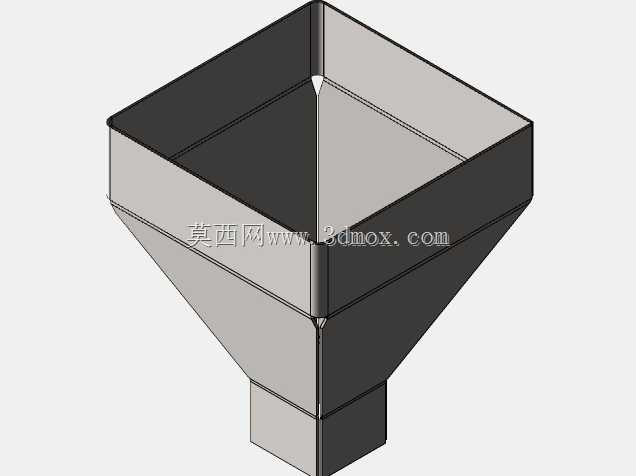

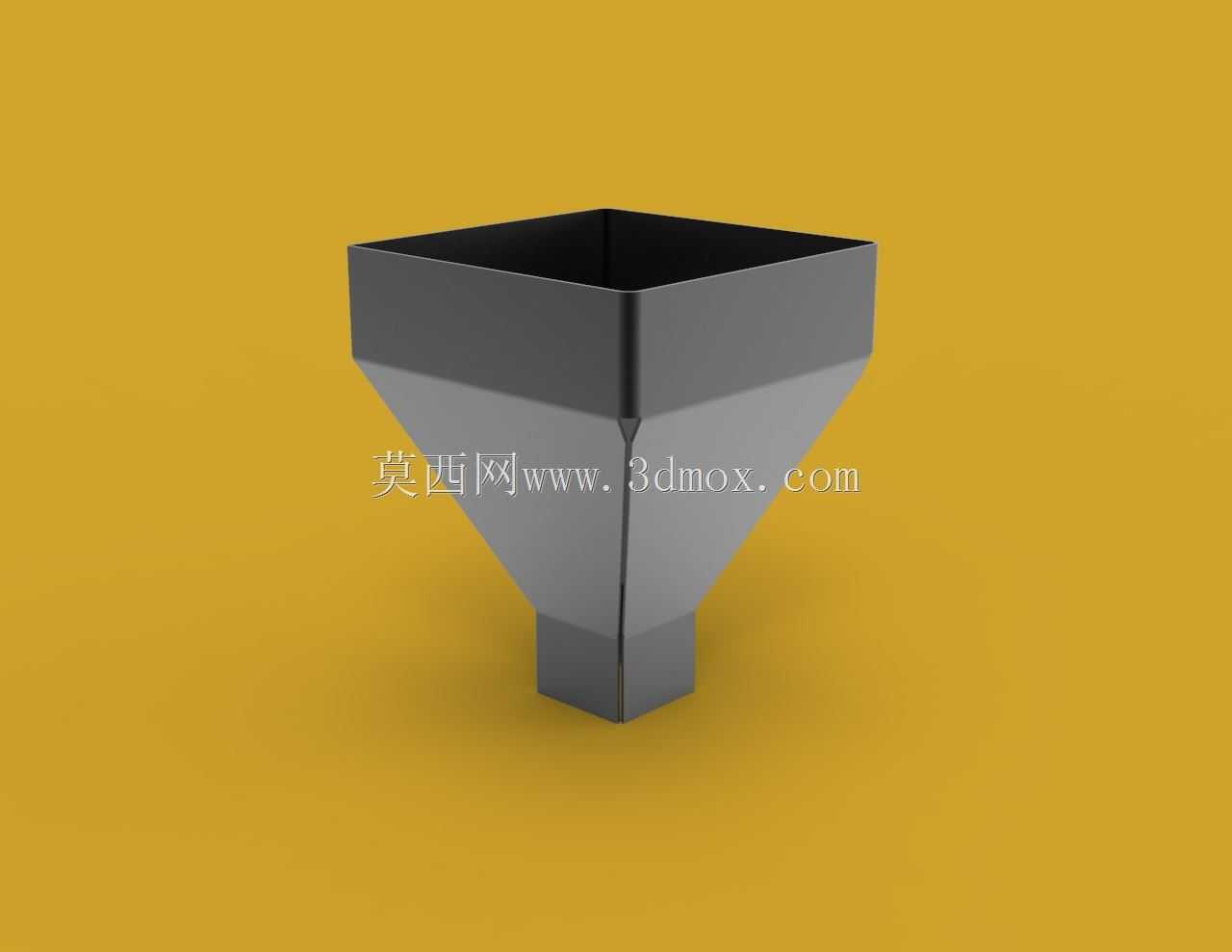

从结构设计逻辑来看，这款漏斗采用上方正方形大口、下方正方形小口的对称变径结构，四个侧壁均为倾斜的平面钣金件，相邻侧壁通过折边焊接成型，没有额外的加强筋或者复杂曲面，一方面是因为钣金折弯焊接的工艺成熟，加工成本低，生产效率高，另一方面对称的倾斜角度能保证四个方向的物料下滑阻力一致，不会出现单侧物料堆积的情况。设计时倾斜角度的取值需要结合所输送物料的安息角调整，比如输送谷物这类流动性好的物料，侧壁倾斜角度可以略小，输送岩石碎块、建筑垃圾这类摩擦力大、棱角多的物料，倾斜角度要适当加大，保证物料能依靠自重顺利下滑，不会在斗壁粘附堆积。

从安装边界来看，上方的方口边缘通常会预留折边法兰结构，用来和上方的设备出料口、集料罩的法兰通过螺栓紧固连接，安装时要保证上口的水平度，避免整个漏斗倾斜导致物料偏流；下方的小口同样会预留连接边，和下方的输送管、进料口做密封衔接，防止粉尘外溢。整个漏斗的壁厚选择要结合输送物料的磨损性确定，输送粮食、塑料颗粒这类低磨损物料可以用较薄的板材，输送矿石、金属废料这类高磨损物料，需要适当增加板材厚度，或者在斗内壁加装耐磨衬板，延长构件的使用寿命。日常使用中，这类结构的维护成本很低，只需要定期检查焊缝位置有没有磨损开裂、连接螺栓有没有松动即可，因为没有活动部件，只要选型时角度和尺寸匹配对应工况，基本不会出现运行故障。在做整线布局时，漏斗的垂直高度需要结合上下两个接口的尺寸差计算，既要保证收缩角度满足物料自流要求，也要控制整体高度避免占用过多的竖向安装空间，同时要注意下方小口的出料速度要和后续输送设备的处理能力匹配，避免出现出料过快导致后续设备堵转、或者出料过慢影响整线处理效率的问题。
