U型铰接销轴连接构件结构设计

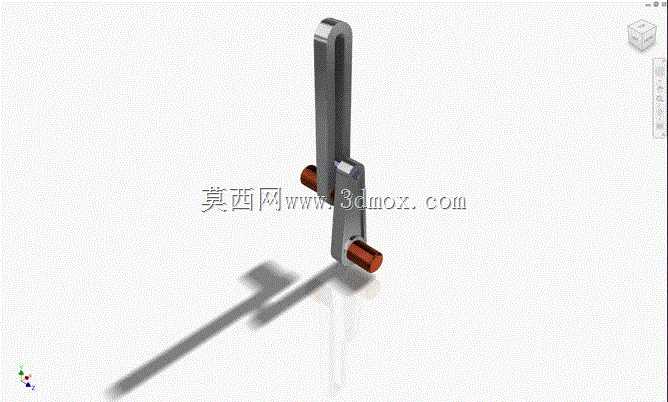

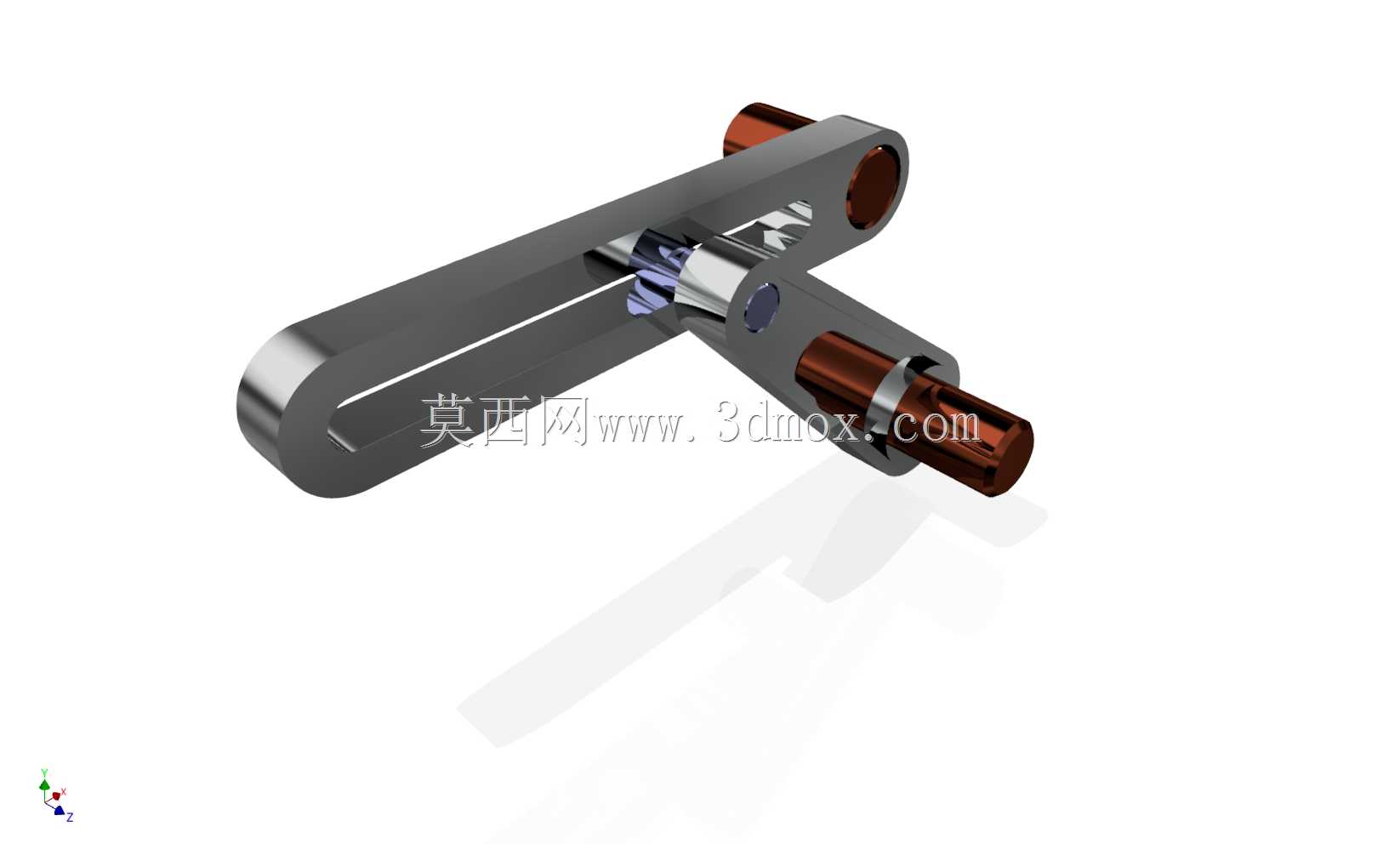

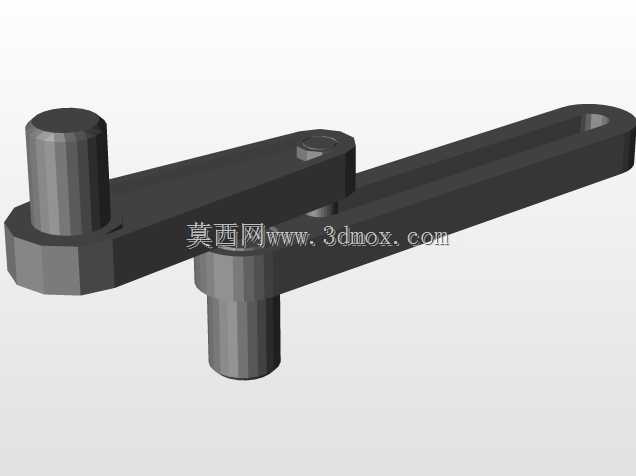

这类U型带销轴的铰接构件，在轻工输送线、小型工装夹具、民用五金联动结构里应用十分广泛，核心作用是实现两个部件间的定轴转动连接，同时传递沿构件轴向的拉压载荷，避免连接部位出现刚性卡滞。从结构设计逻辑来看，主体采用长U型叉体结构，叉臂平行度公差控制在0.05mm以内，保证销轴装入后不会出现偏磨，叉臂端部的销孔采用同轴度0.03mm的精度要求，销轴与销孔采用间隙配合，间隙量控制在0.02-0.04mm之间，既保证转动灵活性，又不会出现径向窜动过大的问题。销轴两端采用轴肩限位，防止工作过程中销轴轴向窜出，无需额外加装开口销等防松零件，简化了装配流程，适合快装快拆的应用场景。从安装边界来看，U型叉体的开口宽度需要匹配被连接件的厚度，预留0.5-1mm的装配间隙，避免装配时出现干涉，销轴的伸出长度不超过叉臂外侧2mm，防止运动过程中剐蹭周边构件。这类构件在实际使用中，常作为连杆机构的中间铰接点，比如小型翻盖设备的翻转支撑、手动夹具的联动臂连接、仓储货架的活动挡销部位，能够承受中等强度的反复载荷，叉体主体采用冷拉型钢加工后做发黑防锈处理，销轴采用中碳钢淬火处理，表面硬度达到HRC40-45，提升耐磨性能，延长铰接部位的使用寿命。设计过程中需要重点校核叉臂根部的弯曲强度，当承受额定拉载荷时，叉臂根部的弯曲应力不能超过材料许用应力的70%，避免长期受载出现叉臂张开变形，导致销轴脱落。同时销孔边缘需要做0.5mm的倒角处理，既方便销轴装配，也能消除应力集中，避免受载时销孔边缘出现裂纹。在三维建模过程中，需要明确标注叉体的总长度、开口深度、销孔中心距叉体端部的距离、销轴直径与长度等关键尺寸，装配时要保证销轴轴线与U型叉体的对称面垂直，垂直度公差不超过0.1mm，否则转动过程中会出现别劲现象，加速销轴和销孔的磨损。这类构件结构简单，但属于传动和连接部位的核心受力零件，尺寸精度和形位公差的控制直接影响整套机构的运行顺畅度和使用寿命，在选型替换时需要重点核对安装孔位尺寸和额定载荷参数，避免出现安装不匹配或者强度不足的问题。
