DIN103标准青铜梯形螺纹对开螺母结构

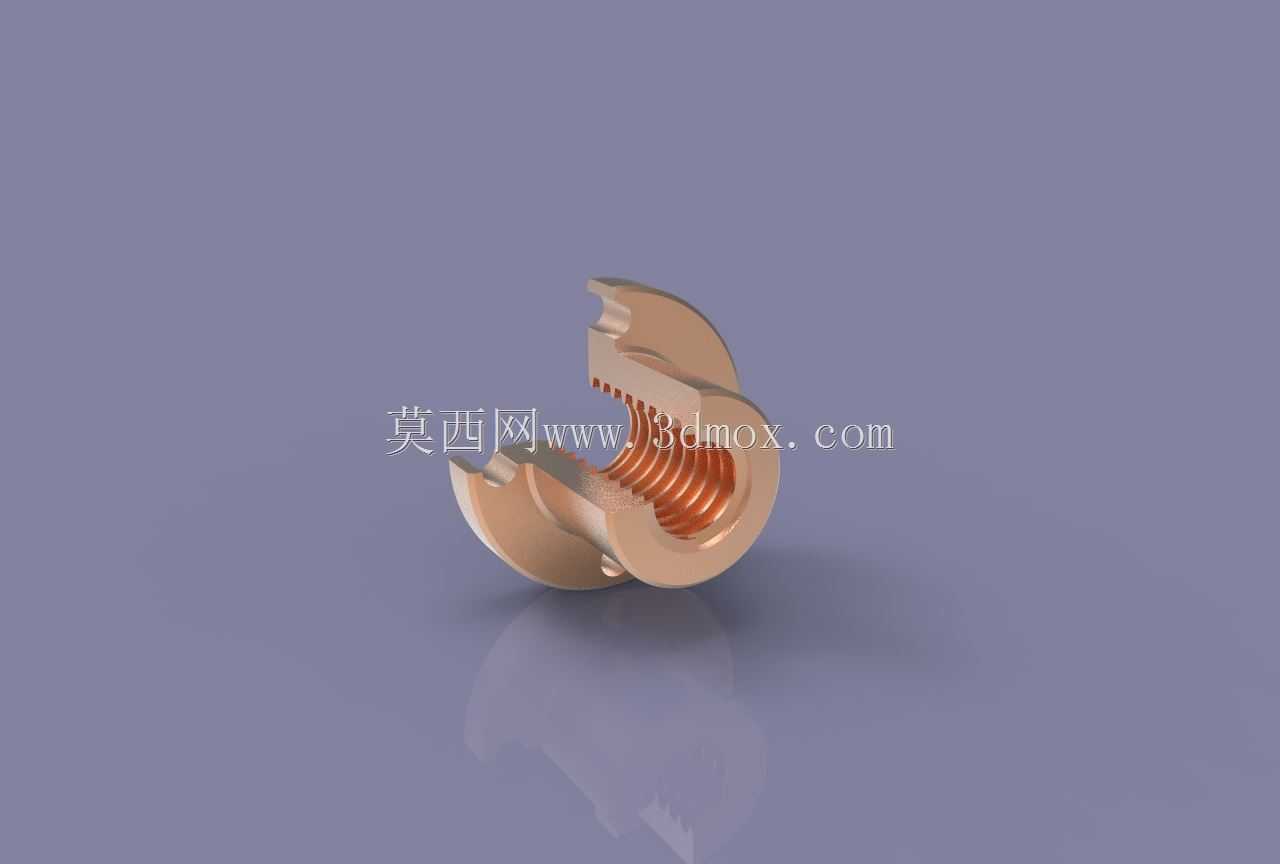

这类梯形螺纹铜螺母常配套梯形丝杠使用，在普通卧式车床进给箱、铣床工作台升降机构、小型压力机进给调节单元、木工机械导程传动结构中都能见到它的身影，核心作用是将丝杠的回转运动转化为直线往复运动，同时承担传动过程中的轴向载荷，相比普通三角螺纹紧固件，梯形螺纹的牙型角为30度，牙根强度更高，对中性更好，传动过程中的磨损补偿也更易实现。这款对开式结构的铜螺母，设计时特意将整体螺母沿轴向对称剖分为两个半体，主要是为了适配需要快速开合离合的传动场景，比如车床溜板箱的开合螺母结构，扳动操作手柄即可让两个半螺母抱紧或脱离丝杠，实现刀架进给的快速启停，不需要频繁启停主轴来中断进给动作，大幅提升操作效率。材质选用锡青铜加工，是考虑到铜质材料与钢制丝杠配对传动时，摩擦系数更低，抗咬合性能优异，即使在低速重载、润滑不充分的工况下，也不容易出现丝杠与螺母咬死的问题，长期运行的磨损量也更可控，后期维护时只需要调整两个半螺母的压紧间隙，就能补偿螺纹副的磨损量，不需要整体更换螺母，降低设备运维成本。从安装边界来看，这类螺母的外圆通常设计有定位卡槽与安装凸耳，用来和设备上的螺母滑座配合固定，防止螺母随丝杠一同转动，剖分面的配合精度需要严格控制，合装后螺纹的同轴度误差不能超过0.02mm，否则会出现传动卡滞、受力不均导致局部磨损过快的问题。螺纹部分严格遵循DIN103梯形螺纹标准，牙型轮廓、螺距公差、中径尺寸都和同规格标准丝杠完全适配，不需要二次修配就能直接装配使用，外轮廓的开槽结构是为了适配开合操纵机构的拨叉位置，拨叉卡入槽内即可带动两个半螺母完成开合动作，槽的宽度与深度需要和对应拨叉尺寸匹配，保证开合动作顺畅无卡滞，不会出现半螺母倾斜导致螺纹错牙的情况。在实际选型应用时，需要根据丝杠的额定动载荷、设备的进给行程、运行速度来匹配对应规格的螺母，铜材质本身的自润滑特性可以减少润滑脂的加注频次，在食品加工机械、包装输送设备这类不方便频繁维护的传动场景中，这类铜质梯形螺母的使用寿命比铸铁螺母高出两到三倍，同时传动过程中的噪音也更小，不会出现铸铁件容易掉渣污染加工环境的问题。建模过程中需要重点还原梯形螺纹的牙型轮廓，保证螺纹啮合面的接触面积符合设计要求，对开面的贴合间隙要控制在合理范围，避免合装后出现螺纹错位，外圆的安装定位结构尺寸要和配套滑座的安装槽完全匹配，保证装配后螺母的轴向定位精度，避免传动过程中出现窜动影响进给精度。
