直插式发光二极管电子元器件结构

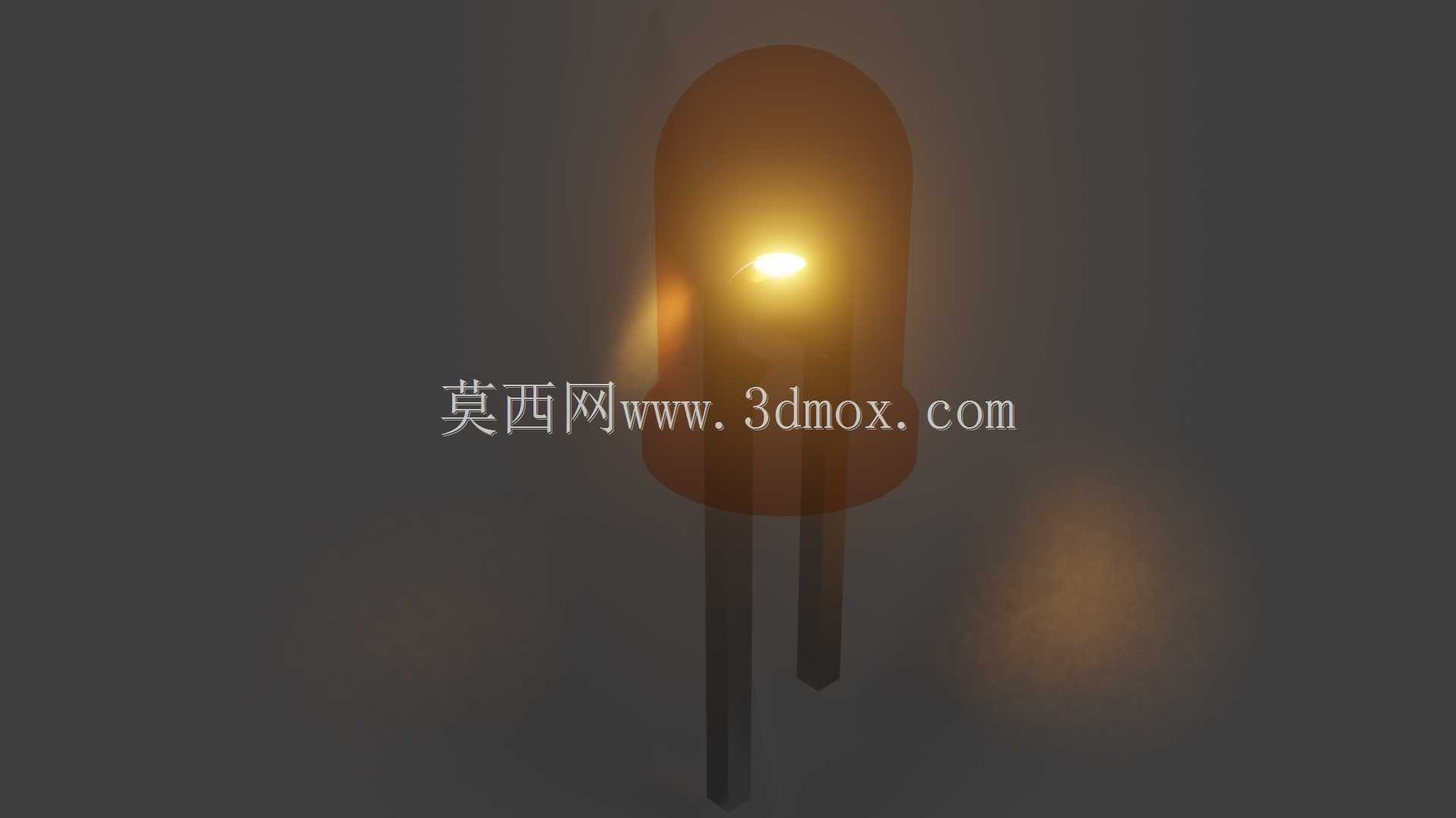

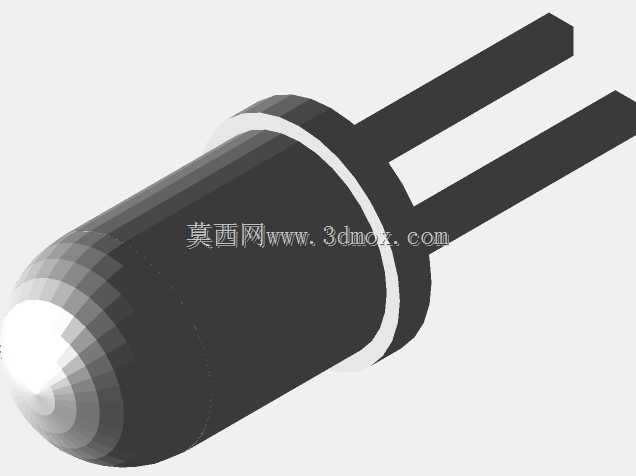

在工业控制板卡、消费电子主板、设备状态指示面板的设计场景中，直插式发光二极管是应用频次极高的光电器件，这类器件的三维建模需要兼顾外形还原度与装配适配性，才能满足PCB布局、结构干涉检查的实际工程需求。从实际用途来看，这类器件主要承担设备运行状态指示、信号反馈提示、局部照明补光的功能，在低压配电控制柜的面板上，可对应电源接通、故障报警、运行正常三类不同状态做光信号输出；在小型消费电子产品内部，也可作为功能触发的反馈光源，让使用者快速感知设备工作状态。从功能特性层面分析，该结构采用典型的环氧封装透镜设计，椭球形的透镜头部可对内部芯片发出的光线做定向汇聚，调整出光角度适配不同的指示场景，两根平行的金属引脚既承担电气连接的作用，也作为插装时的定位结构，引脚间距符合通用直插元件的标准规范，可直接适配常规洞洞板、量产PCB的插孔尺寸，无需额外做孔位调整。设计这类器件的三维模型时，首先要还原封装的外形轮廓，透镜部分的曲面弧度需要匹配实际器件的出光角度，不能随意简化曲面导致后续做光效仿真时出现偏差；引脚部分要保留合理的长度余量，同时标注引脚的直径参数，方便结构工程师在做PCB布局时核对孔位间隙，避免出现插装时引脚与周边元件干涉的问题。外形尺寸方面，该类直插发光二极管的透镜头部直径、整体高度、引脚中心距都遵循行业通用的直插LED封装规格，安装时仅需将引脚穿过PCB对应孔位，在背面做焊锡固定即可，安装边界需要预留透镜头部的突出空间，不能在透镜正上方布置遮挡结构，否则会影响光线的透出效果，同时引脚伸出PCB背面的长度需要控制在合理范围，避免过长导致与背面的壳体或者其他元件发生触碰短路。建模过程中还要注意区分环氧透镜、内部发光芯片、金属引脚三类不同结构的材质属性，透镜部分设置半透明的材质参数，可还原实际通电后的光线漫射效果，方便在做整机结构评审时，直观判断指示灯光的可视角度是否满足操作工位的观察需求，金属引脚部分要还原金属镀层的表面质感，避免在装配动画演示时出现材质失真的问题。
