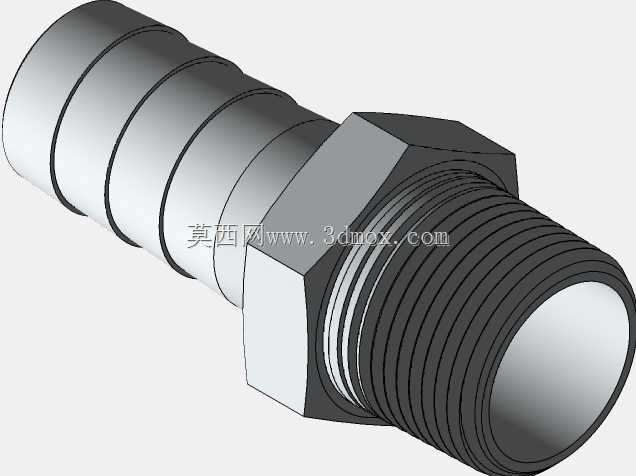

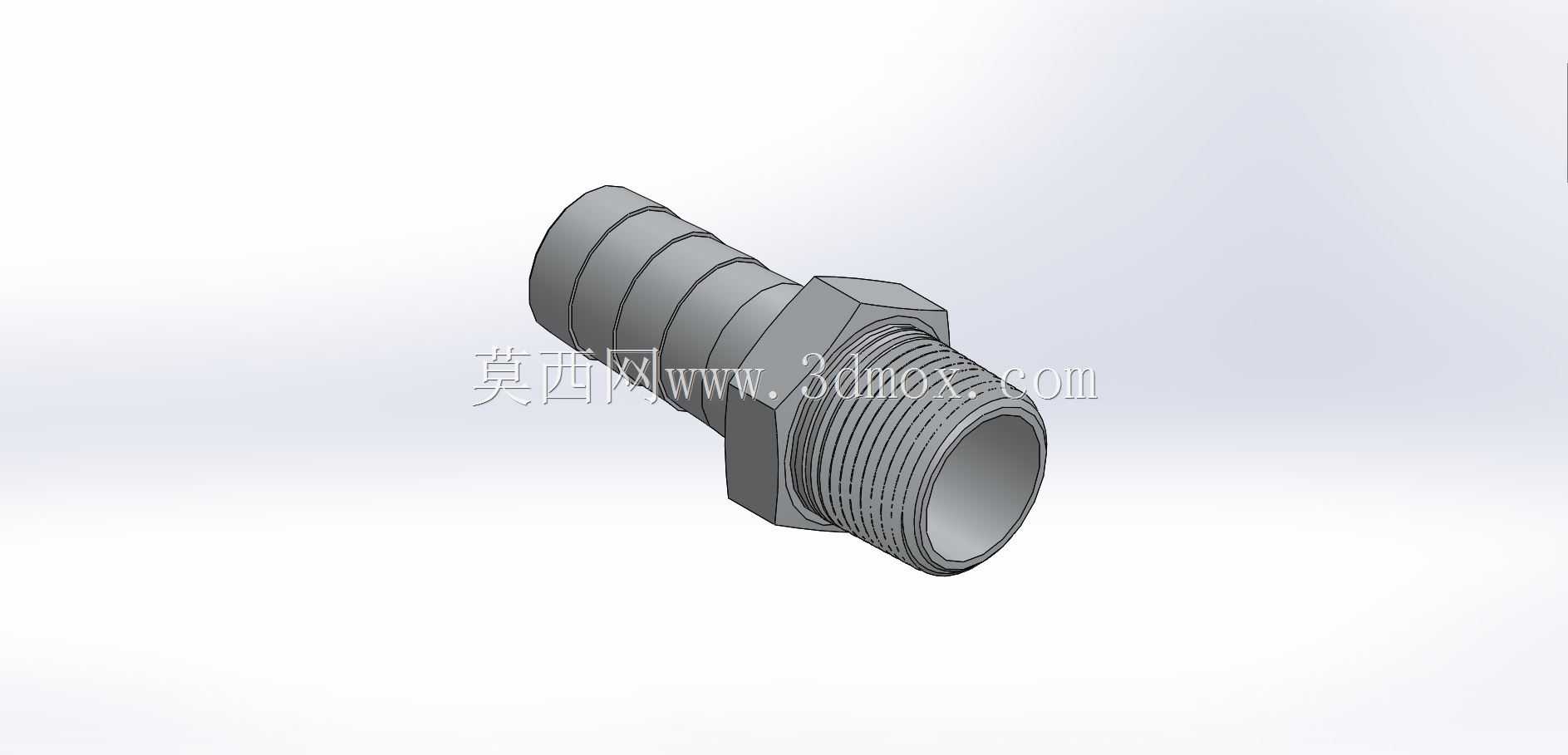

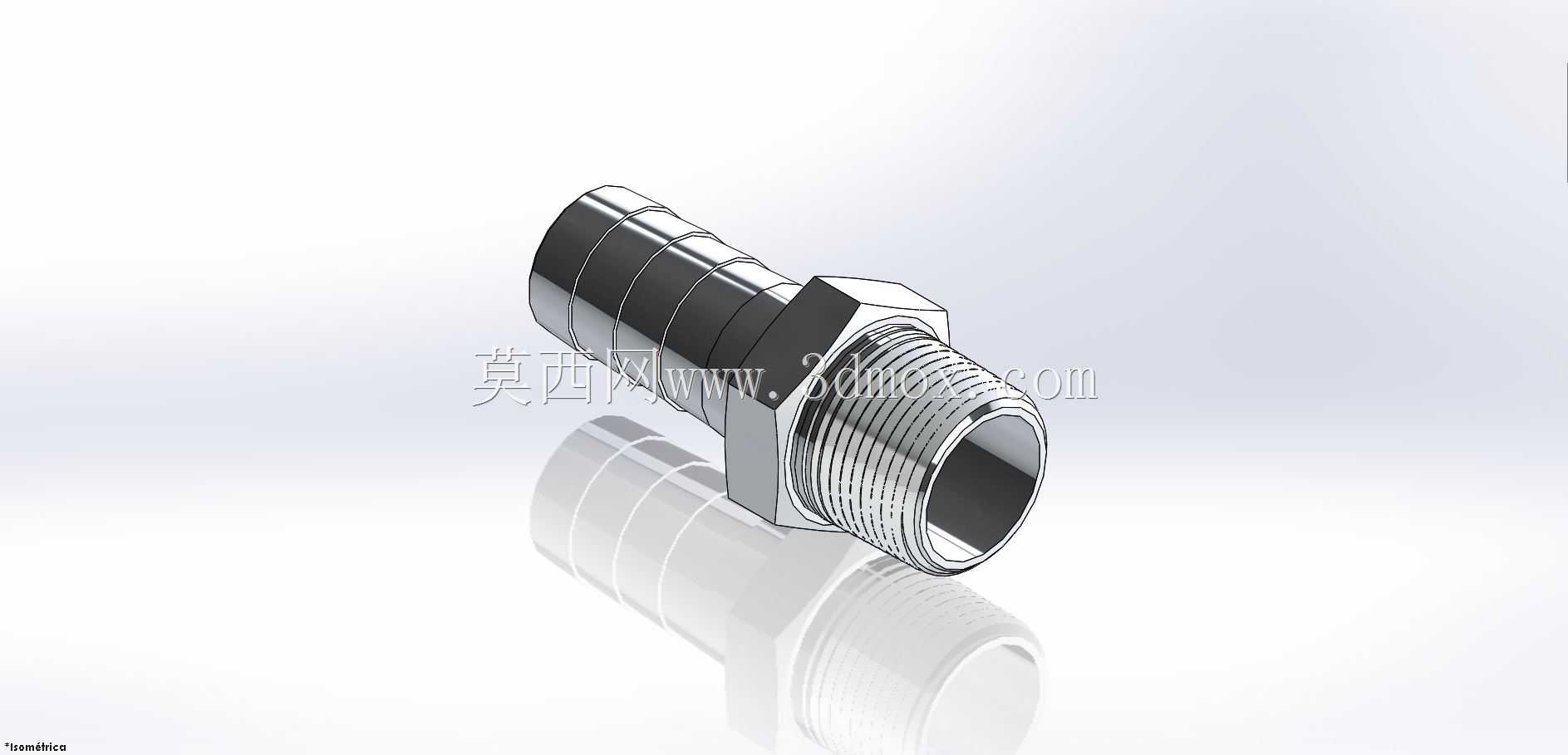

1寸NPT外螺纹软管宝塔接头结构设计

这类1寸规格的NPT外螺纹软管接头，在流体输送管路系统中属于极为常用的过渡连接件，日常在车间气动管路布设、低压液压回路改造、小型供水供油管路接驳场景中随处可见。设计时首先要兼顾两端连接的可靠性，一端为1寸NPT锥管外螺纹，依靠螺纹啮合时的锥面挤压实现密封，无需额外加装密封垫片即可耐受常规工况下的管路压力，适配各类带有对应内螺纹接口的阀块、泵体、设备壳体接口；另一端为宝塔式竹节倒刺结构，竹节段的外径略大于适配软管的内径，套入软管后依靠橡胶或塑料软管自身的弹性抱紧倒刺结构，配合喉箍锁紧后可有效避免管路承压时软管脱落、介质渗漏的问题。从结构细节来看，中间的六角扳拧边尺寸符合常规扳手的操作空间要求，安装时无需特制工具，使用普通活动扳手或开口扳手即可完成拧紧作业，六角边与两端结构的过渡处做了合理的圆角处理，既避免了应力集中导致的接头断裂风险，也不会在安装时割伤操作人员的手部。竹节段的每一道倒刺都做了小角度的导向斜面，软管套入时无需过大的推入力即可顺畅装配，倒刺的后侧为垂直于轴线的止退面，当软管受内压产生向外滑脱的趋势时，止退面会牢牢卡住软管内壁，配合喉箍的径向锁紧力，可在0-1.6MPa的常规工作压力下保持稳定连接。在实际选型应用中，这类接头的安装边界需要提前确认：NPT螺纹端的拧入深度需要匹配对应内螺纹的有效啮合长度，避免拧入过深顶坏阀件内部流道，或是拧入深度不足导致密封失效；宝塔端的插入长度需要完全覆盖所有竹节段，喉箍的安装位置需要对准最后一道竹节的后侧位置，确保锁紧力均匀作用在接头与软管的贴合面上。设计建模时需要严格控制螺纹段的锥度参数，NPT螺纹的1:16锥度必须准确，否则会出现螺纹拧入过松或过紧的问题，直接影响密封性能；竹节段的各道外径公差需要控制在合理范围，公差过大容易导致软管套接后过松易脱落，公差过小则会造成软管装配困难，甚至在套入过程中割伤软管内壁造成后期渗漏隐患。这类接头的流道为等径直通孔设计，内部没有突兀的变径或台阶，介质流经时的压力损失极小，不会在接头位置产生紊流、积滞的问题，适配水、润滑油、压缩空气、低压燃油等多种常见流体介质的输送需求，在小型设备组装、生产线管路维护、农用机械管路改装等场景中都有极高的使用频次。建模过程中对各边角的处理也贴合实际加工工艺，所有非配合面的锐边都做了微小倒角，既符合五金件的加工常规要求，也去除了加工残留的毛刺，避免安装使用过程中出现划伤风险。
