十针绿色卧式接插件插座结构设计

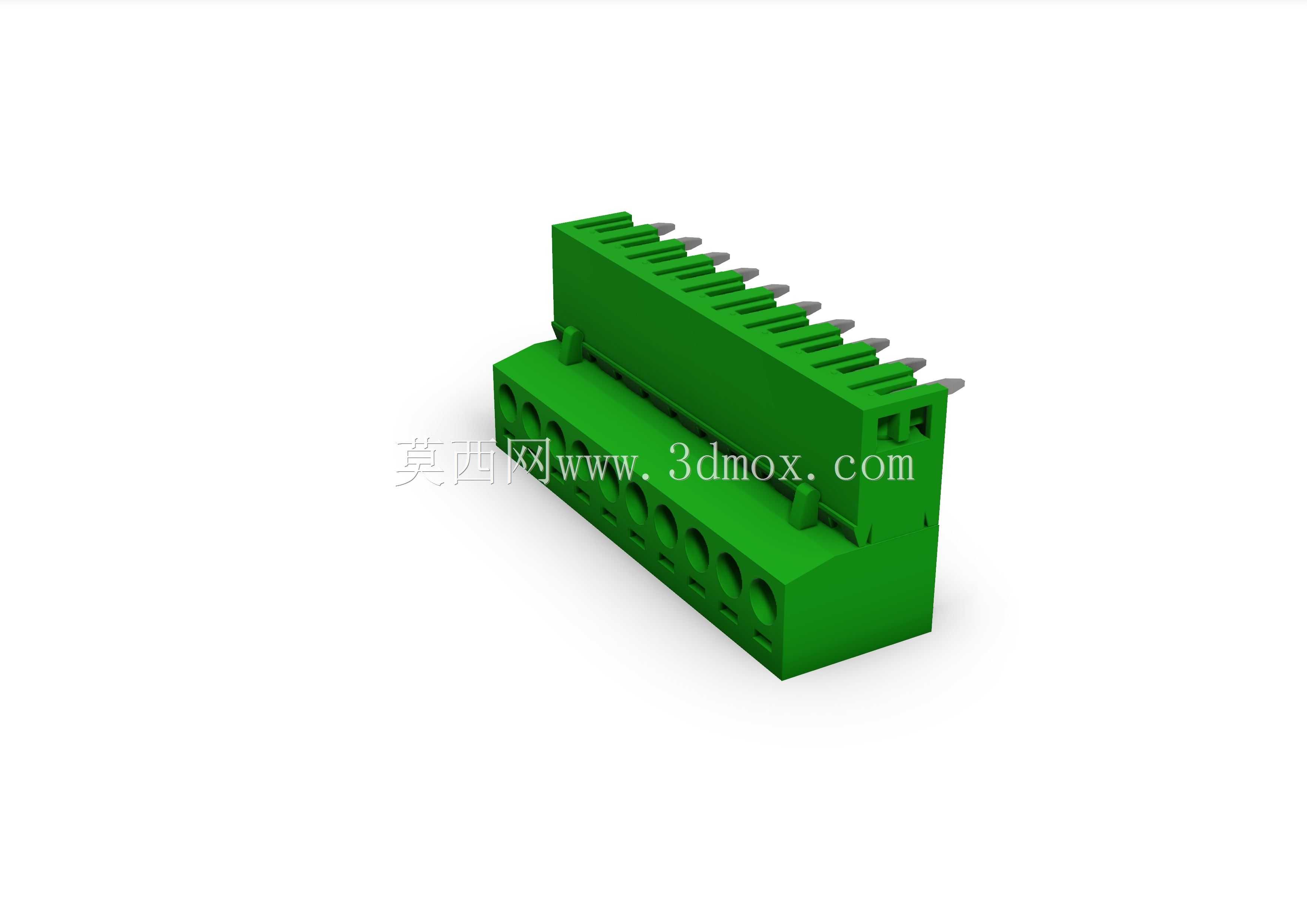

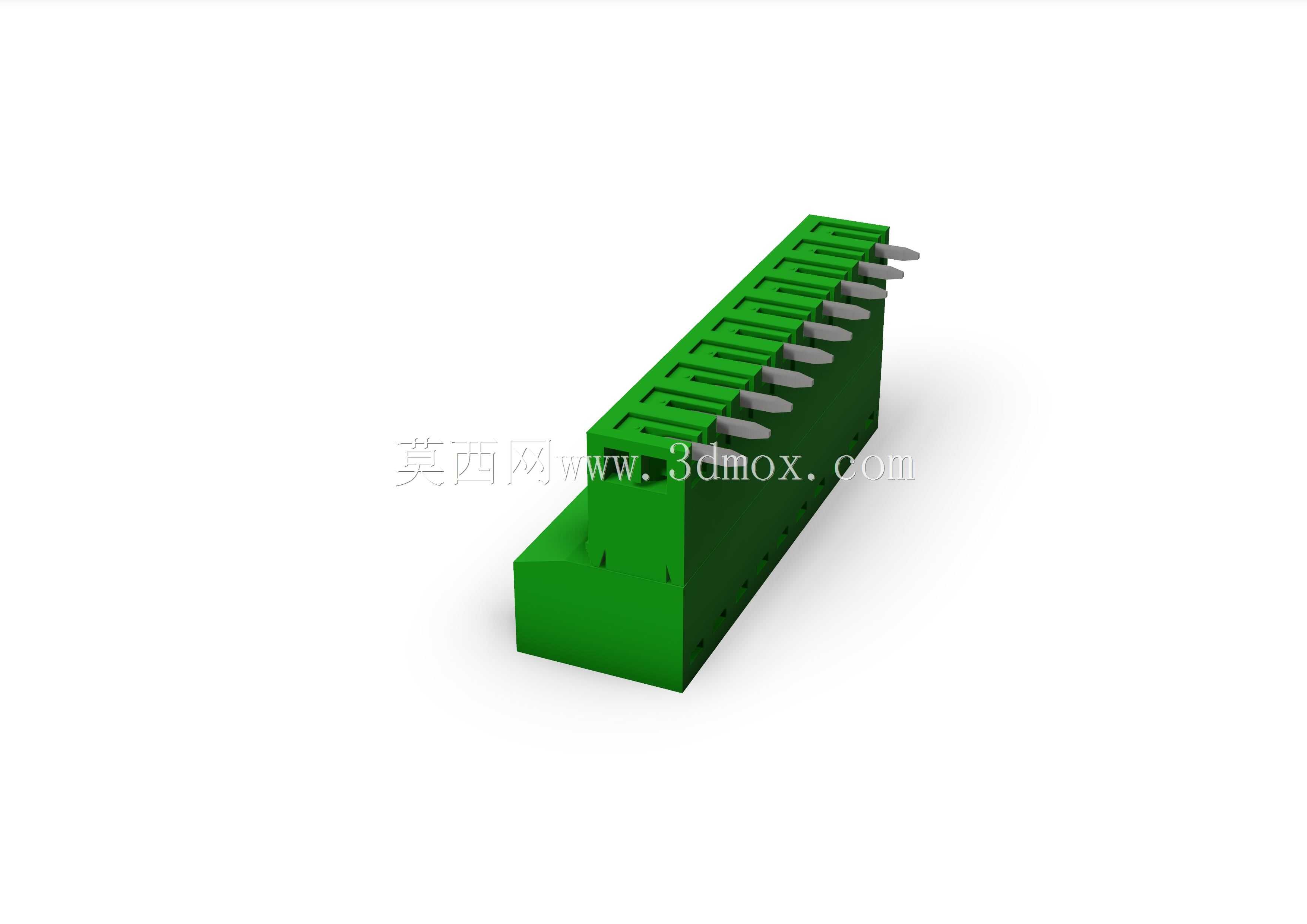

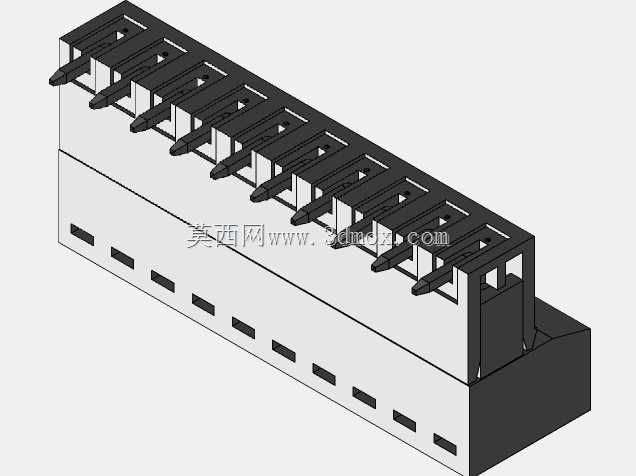

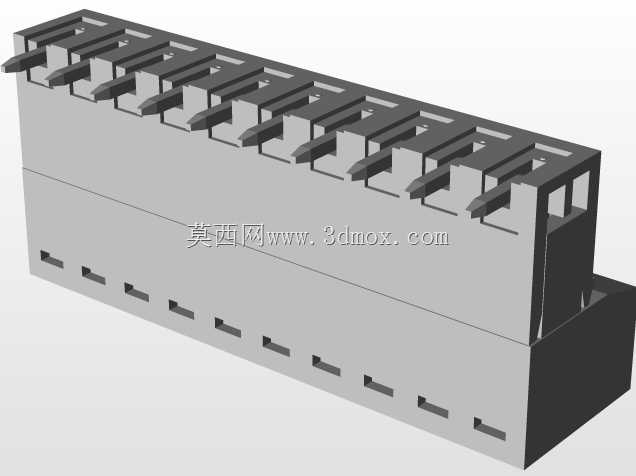

这款十针接插件插座，是板对板、线对板电气连接场景里常用的基础互联元件，日常在工业控制板卡、小型电气设备内部布线、消费电子主板供电与信号传输模块中都能见到它的身影，核心作用是实现多回路电信号的稳定导通与可拆卸连接，方便设备后期的模块检修、部件更换，不用在组装时直接焊死所有线路，大幅降低后期维护的拆改难度。从结构设计逻辑来看，整体采用卧式贴装的布局思路，主体绝缘基座选用绿色工程塑料材质，绝缘基座做了加高的挡边结构，每一个针脚对应的插孔位置都设计了独立的导向槽，公头插入时能顺着导向槽精准对位，避免插针歪折、错位顶坏基座的问题，十根导电插针等距平行排布，插针外露部分做了渐缩的导向端头，插入时不需要刻意对准每一个孔位，顺着基座导向推入即可完成对接，插针根部与基座结合处做了防松卡位结构，插针压入基座后不会因为反复插拔出现松动、退针的情况，能保证长期插拔后的接触稳定性。安装边界上，这款卧式插座的贴装面为平整平面，适配PCB板的波峰焊或者回流焊工艺，基座整体高度控制在常规板卡安装的限高范围内，不会和板卡上方的屏蔽罩、其他高元件件产生空间干涉，插针的焊脚长度刚好匹配常规厚度PCB板的透焊要求，焊接时焊锡能顺着焊脚爬升到合适高度，既保证焊接强度，又不会出现焊锡溢出连焊的问题。在实际选型使用时，这款十针规格的插座适配同间距的十针公头插件，单针通流能力满足常规小功率信号、低压供电回路的传输要求，绝缘基座的耐温范围适配常规电子加工的焊接温度，不会过炉时出现基座变形、针位偏移的问题，基座侧面还做了小型的卡扣卡位结构，和公头对接后能通过卡扣实现初步锁止，避免设备运输、运行过程中受振动影响出现接插件松脱、接触不良的故障。建模过程中对每一个插针的位置度、绝缘基座的壁厚都做了公差匹配，插孔之间的绝缘壁厚足够，避免相邻针脚之间出现爬电距离不足的问题，基座底部还做了小型的定位柱，贴装到PCB板时可以先通过定位柱卡入板上的定位孔，提前固定插座位置，过炉焊接时不会出现位置偏移，保证焊接后的对位精度。
