开口式夹紧型轴用限位固定环

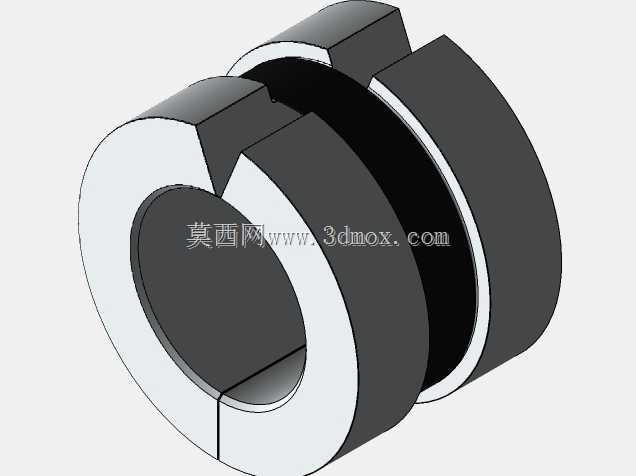

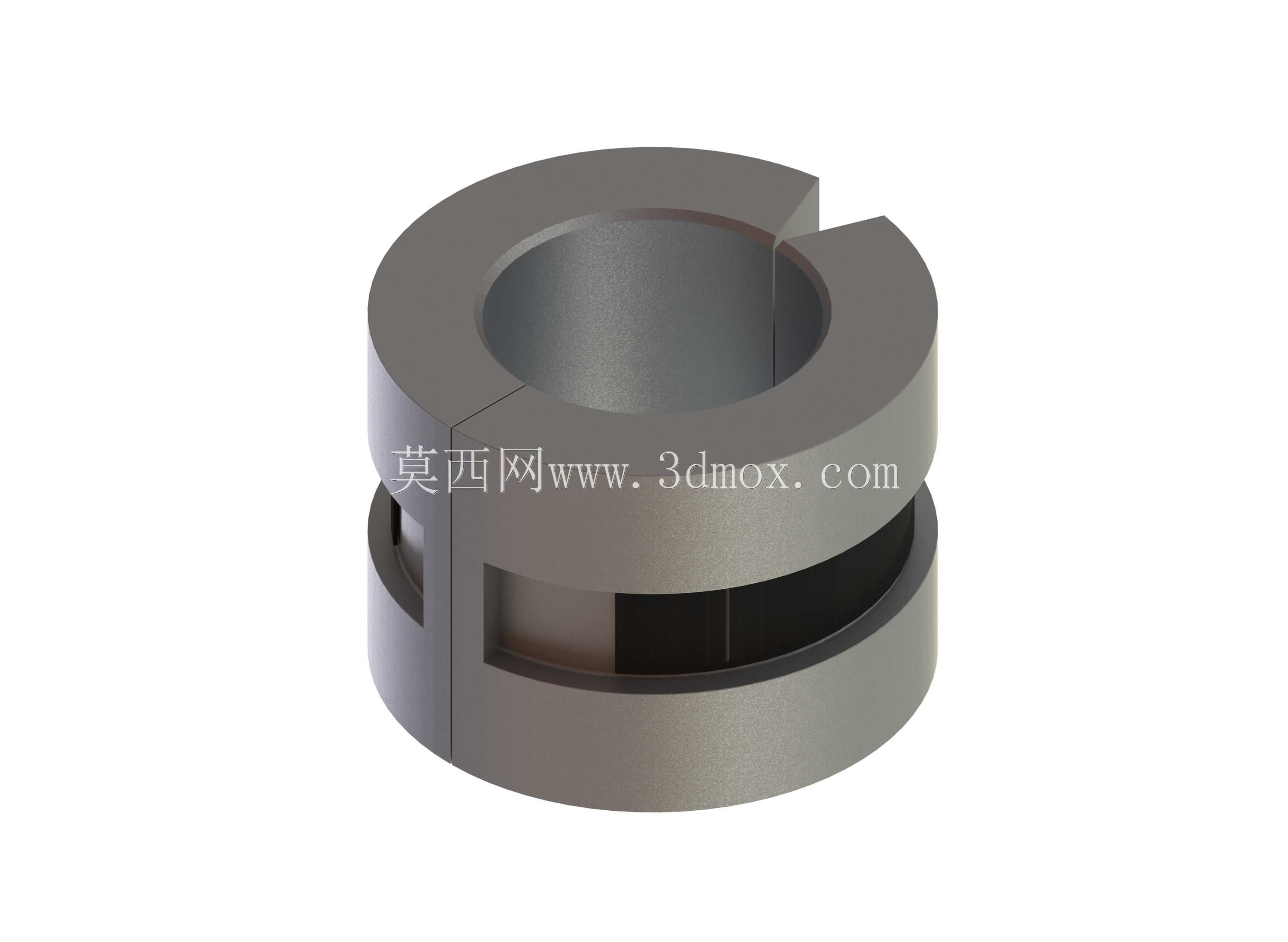

这款开口式夹紧固定环是传动系统、工装夹具、输送设备里极为常用的轴系定位零件，日常在自动化生产线的辊筒轴端、机床进给轴的行程限位、包装机械的导辊位置固定、输送线的挡块定位场景中都能见到它的身影，核心作用是在不破坏轴表面的前提下，为轴上安装的轴承、齿轮、链轮、导套等零件提供轴向位置约束，替代传统的轴肩、锁紧螺母、弹性挡圈的部分使用场景，尤其适合轴上位置需要频繁调整、轴表面不允许加工螺纹或卡槽的装配工况。从结构设计来看，它采用整体环形带单侧开口的结构，环身中部设置了环形避让槽，上下两个夹紧环带通过开口处的形变实现对轴的抱紧，相比传统的整环固定套，这种开口结构不需要从轴端穿入，可以在轴的任意位置直接装夹，大幅降低了装配和调整的难度，尤其是在已经装配了其他零件的长轴上调整限位位置时，不需要拆卸轴端已有部件，直接松开夹紧螺栓调整位置后锁紧即可，现场调试效率提升非常明显。尺寸方面，该固定环适配直径41毫米的光轴，整体轴向宽度为50毫米，安装时不需要在轴上做任何加工，只需要将开口处对准轴身卡入后，拧紧开口侧的锁紧螺栓，依靠环身抱紧产生的摩擦力实现轴向固定，不会对轴表面造成压痕或切削损伤，对于表面精度要求高的镀铬轴、光轴导轨尤为适用。设计时特意将夹紧受力面设置在上下两个等宽的环带上，中部的环形槽一方面可以减少环身与轴的接触面积，降低抱紧时对轴的直线度影响，另一方面也可以在部分工况下作为卡簧槽或者密封件的安装位使用，拓展了零件的适用场景。实际选型使用时需要注意，这类夹紧固定环的承载能力与抱紧力直接相关，适合承受中等轴向载荷的限位场景，如果是大冲击载荷的轴向定位，还需要配合定位销或者轴端挡块使用，避免打滑移位；安装时要保证固定环的端面与轴轴线垂直，否则会导致被限位的零件出现偏载，加剧轴承或齿轮的磨损。相比传统的紧定螺钉固定环，这种全周抱紧的结构不会因为螺钉顶压造成轴表面的局部凹坑，后期调整位置时不会出现卡滞，也不会因为长期震动出现螺钉松动移位的问题，在震动较大的冲压设备、工程机械的轴系定位中可靠性更优。
