石材切割机配套冷却供水泵结构

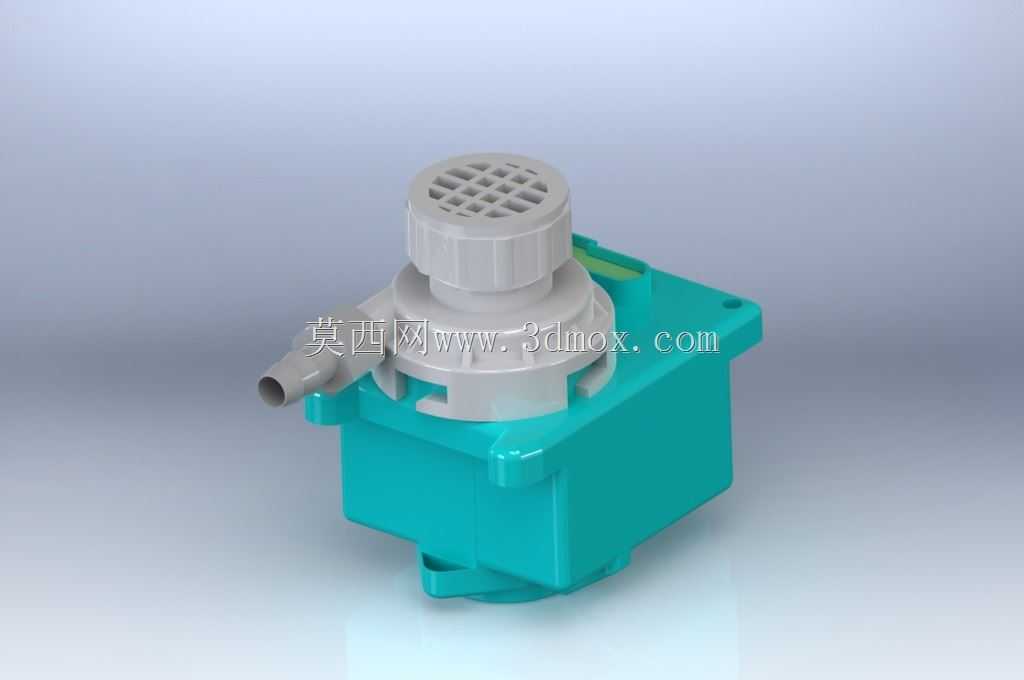

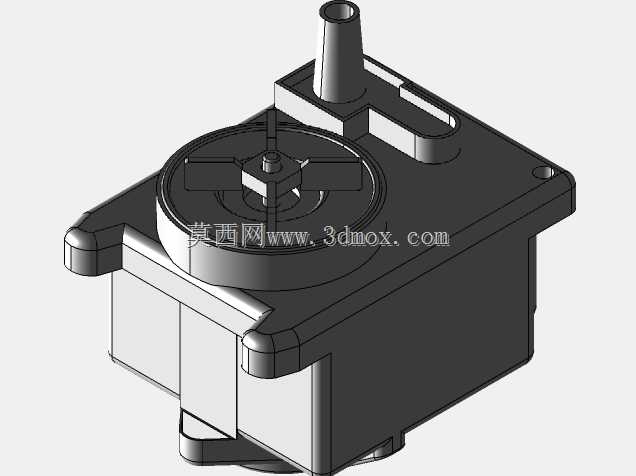

这款配套泵体主要服务于石材切割类加工设备的冷却供水环节，在石材切割作业过程中，锯片与硬质石材接触会持续产生大量摩擦热，若不能及时带走热量，会导致锯片刀头加速磨损、金刚石颗粒提前脱落，严重时还会因局部过热造成锯片基体变形，直接影响切割精度与耗材使用寿命，该泵体的核心作用就是持续输出稳定压力的冷却水，精准喷射到锯片与石材的接触切削区域，带走切削热同时冲刷走切割产生的石粉碎屑，避免石粉堆积在切削缝中加剧锯片磨损。从结构设计来看，泵体采用分体式布局，下部为方型动力舱结构，上部为泵头流体腔，这种布局一方面可以充分利用设备内部的方正安装空间，避免与切割机内部的传动部件、走线槽产生空间干涉，另一方面方型壳体的平面结构更便于做安装定位，侧面预留的带孔安装耳可以直接通过螺栓固定在切割机的机架预设位上，不需要额外设计复杂的转接安装支架，能有效降低配套设备的装配复杂度。上部泵头的进水端设置了格栅式过滤结构，这一设计是针对石材加工现场的恶劣工况做的适配，切割过程中回流的冷却水会混有大颗粒的石屑、碎渣，格栅可以提前拦截这些大尺寸杂质，避免杂质进入泵腔造成叶轮卡滞、流道划伤，减少泵体在高粉尘多杂质工况下的故障概率。侧出的出水接口采用快插式圆柱结构，可直接匹配设备上的标准输水软管，装配时不需要额外做螺纹密封处理，能提升现场装配与后期维护更换的效率。从安装边界来看，方型动力舱的外轮廓尺寸适配多数中小型台式石材切割机的内部预留安装空间，安装耳的孔位间距符合这类配套设备的通用安装孔距标准，不需要对原有设备的机架做二次打孔改造即可直接替换安装。泵头的整体高度控制在动力舱顶面以上的合理区间，不会突出到设备的锯片护罩内部，避免与高速旋转的锯片、传动皮带产生运动干涉。在功能特性上，该泵体属于低压大流量类型，输出水压稳定在适合冷却供水的区间，不会因水压过高造成冷却水飞溅影响作业环境，同时流量足够覆盖锯片切削全程的冷却与冲屑需求，泵腔内部的流道做了顺滑过渡设计，能减少流体在泵腔内的紊流损失，降低动力消耗的同时提升供水稳定性。设计过程中没有做过多冗余的复杂结构，所有结构特征都围绕石材切割现场的实际工况需求展开，兼顾了安装便利性、工况适应性与运行可靠性，适合作为中小型石材切割设备的配套冷却供水部件使用，也可作为同类低压供水需求的小型设备配套泵结构参考。
