GrabCAD社区400万纪念奖杯创意造型

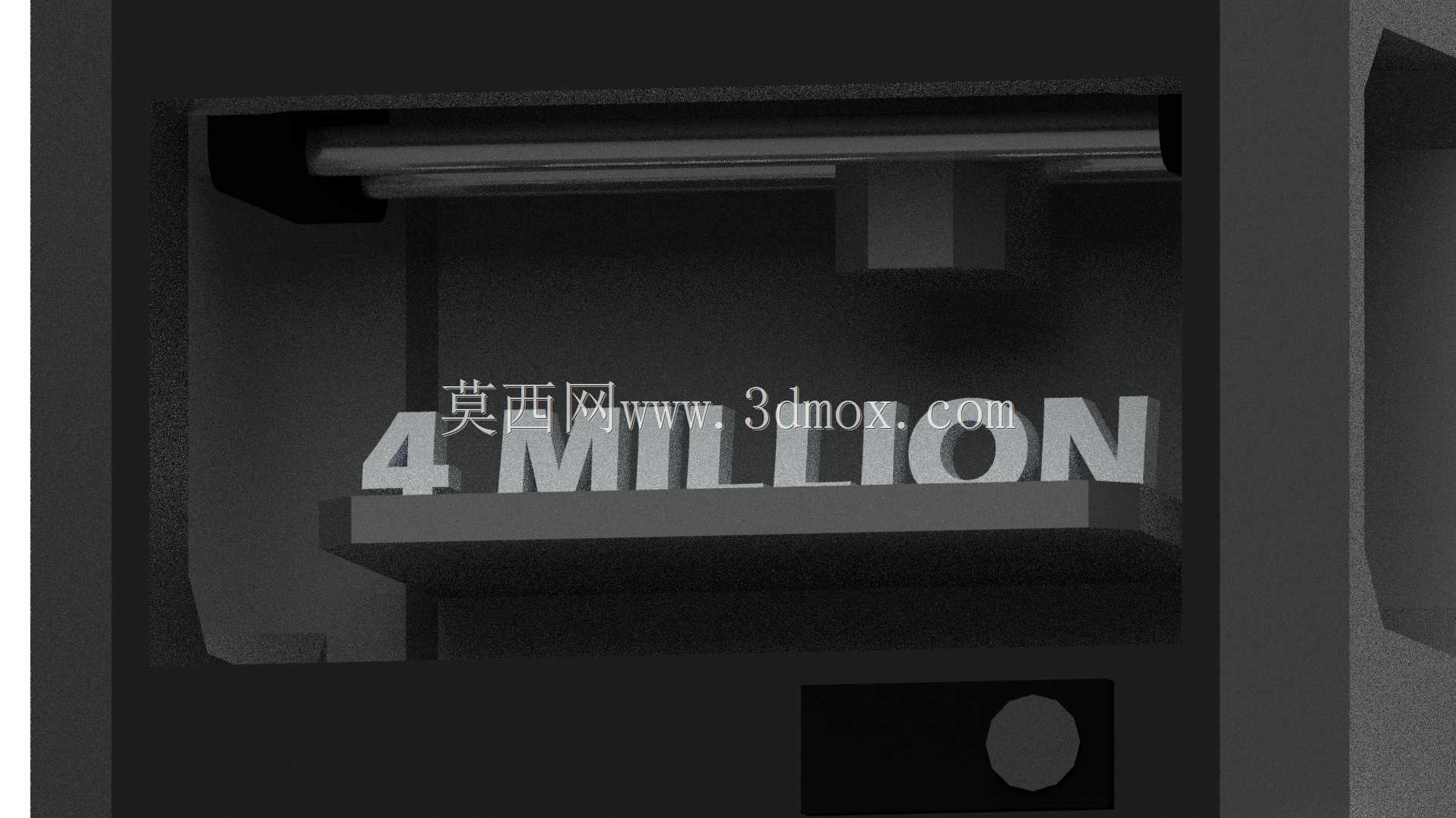

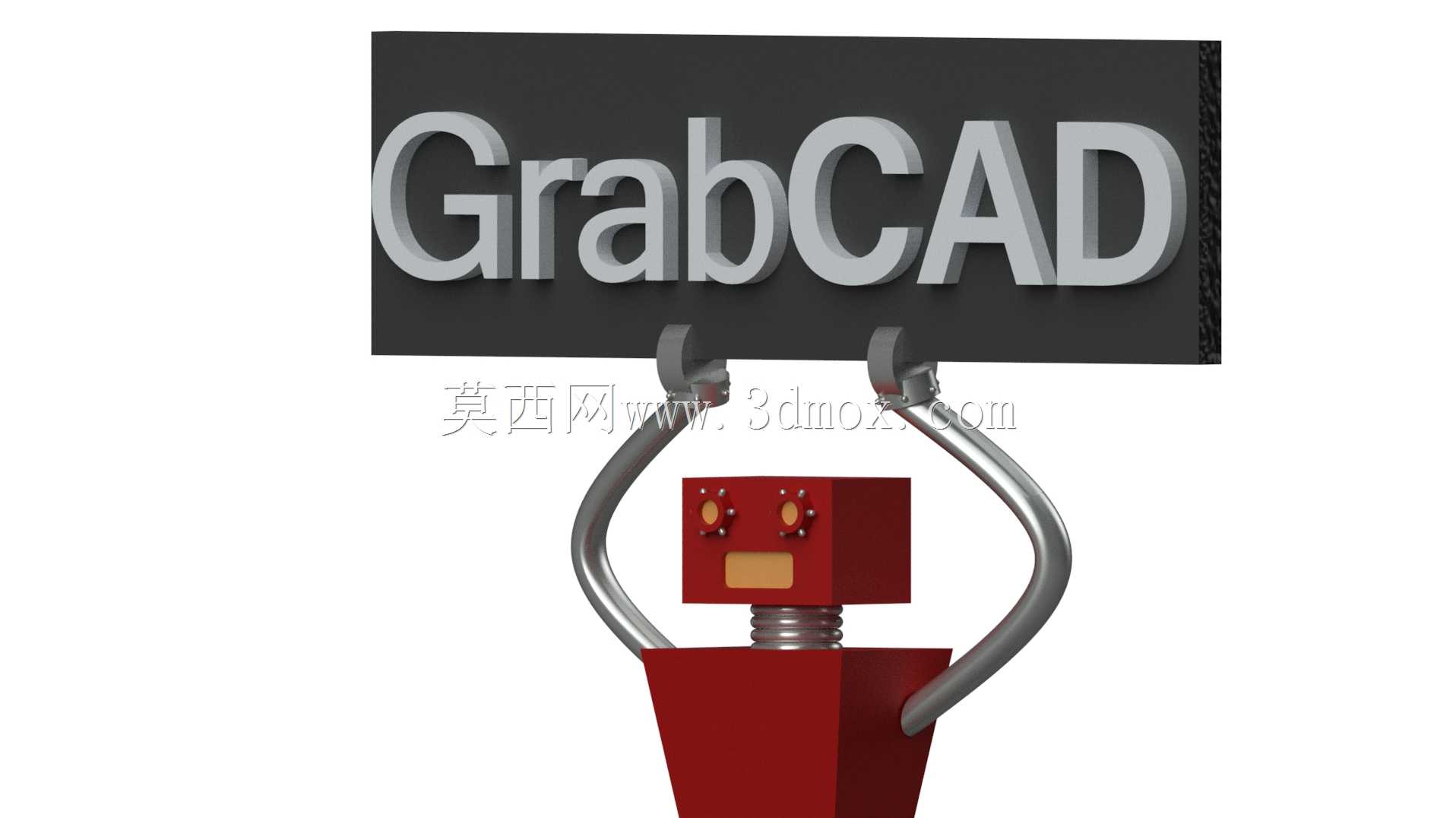

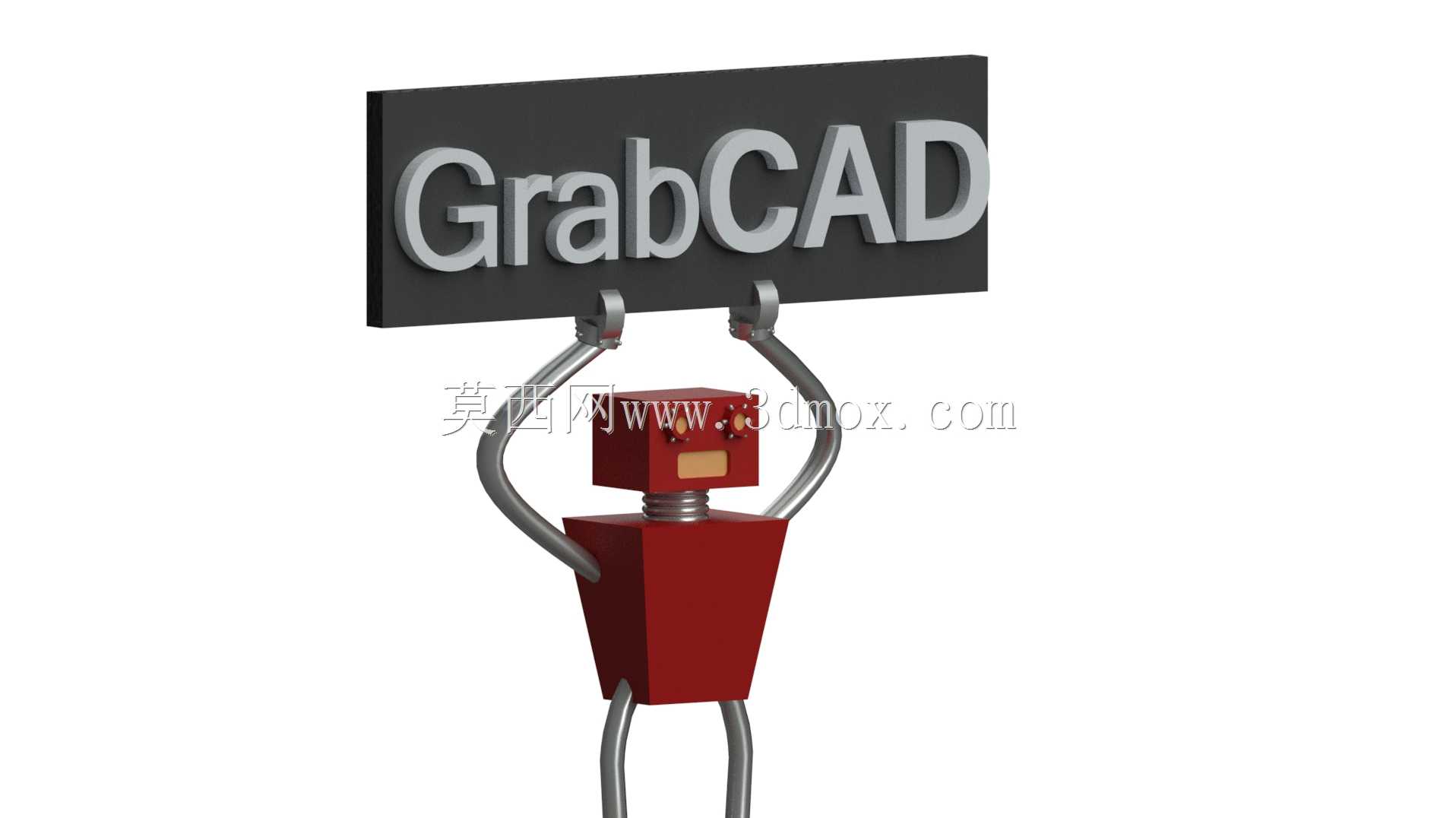

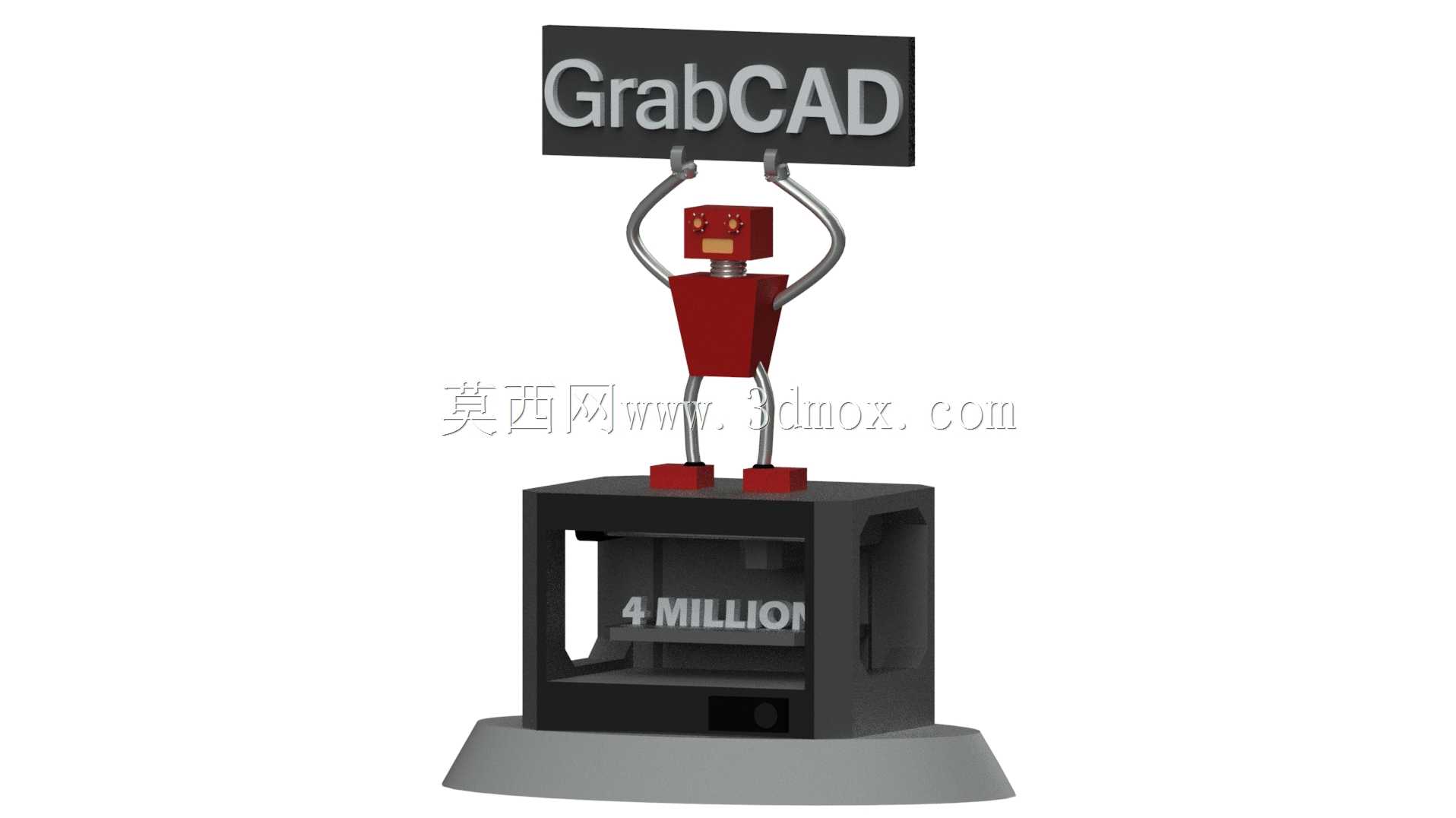

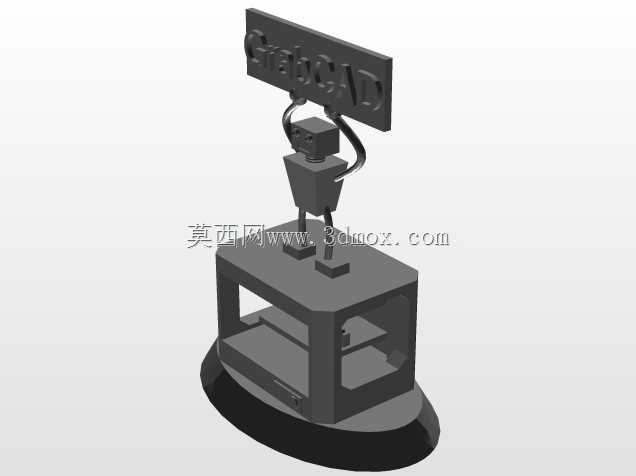

这款纪念奖杯的设计核心围绕3D打印技术的社区应用场景展开，整体结构分为底座、主体造型、标识承托三个部分，底座部分模拟桌面级FDM3D打印机的机身轮廓，正面预留的标识区域做了内凹处理，可直接通过3D打印一体成型出对应纪念字样，无需后续二次粘贴标识件，减少后期装配工序。主体造型采用GrabCAD社区标志性的红色机器人形象，机器人肢体采用简化的杆状结构，在建模时对关节处做了圆角过渡处理，避免3D打印过程中出现应力集中导致的层间开裂问题，机器人足部与打印机底座顶面做了定位凸台配合，安装时可直接卡入对应凹槽，无需额外粘接即可保证摆放稳定性。机器人手臂向上延伸的角度经过反复调整，最终确定为与竖直方向呈18度夹角，既保证手臂承托顶部标识牌时的受力均匀，也让整体造型更具动感，不会出现呆板的直立观感。顶部标识牌采用矩形平板结构，边缘做了2mm的倒角处理，表面预留的文字区域做了0.3mm的下沉深度，打印时可通过换色工艺直接做出文字与底板的色彩区分，无需后续喷涂上色。从安装边界来看，整体摆件的最大外轮廓尺寸控制在180mm总高、100mm总宽、90mm总深的范围内，可直接放置在常规办公桌置物架、展会展示台等场景，不会占用过多摆放空间。设计过程中针对3D打印的工艺特性做了多处优化，所有悬空结构都添加了最小45度的自支撑角度，减少打印时的支撑材料用量，同时降低后期支撑拆除的打磨工作量；机器人的红色主体部分与灰色底座、银色手臂部分的拆分结构做了插拔式配合设计，既可以分色打印后组装，也可以整体打印后做分色涂装，适配不同制作者的工艺条件。这款奖杯的实际用途是作为社区用户里程碑纪念、线下技术交流活动的纪念赠品，相比传统金属奖杯，3D打印一体成型的制作方式可实现小批量快速定制，针对不同活动主题可快速替换底座标识、顶部牌面的文字内容，无需重新开模制作，大幅降低定制纪念摆件的制作周期与成本。建模时对所有配合面都做了0.2mm的间隙预留，保证分件打印后可以顺利组装，不会出现过紧无法装配或者过松容易松脱的问题，底座底部做了四个直径5mm的脚垫安装位，可粘贴硅胶脚垫避免摆放时刮伤桌面，同时提升摆放的防滑性能。
