30mm铝型材用线缆理线挤压固定夹

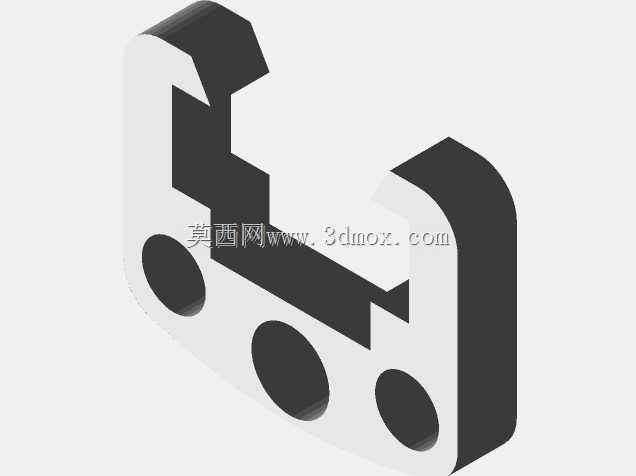

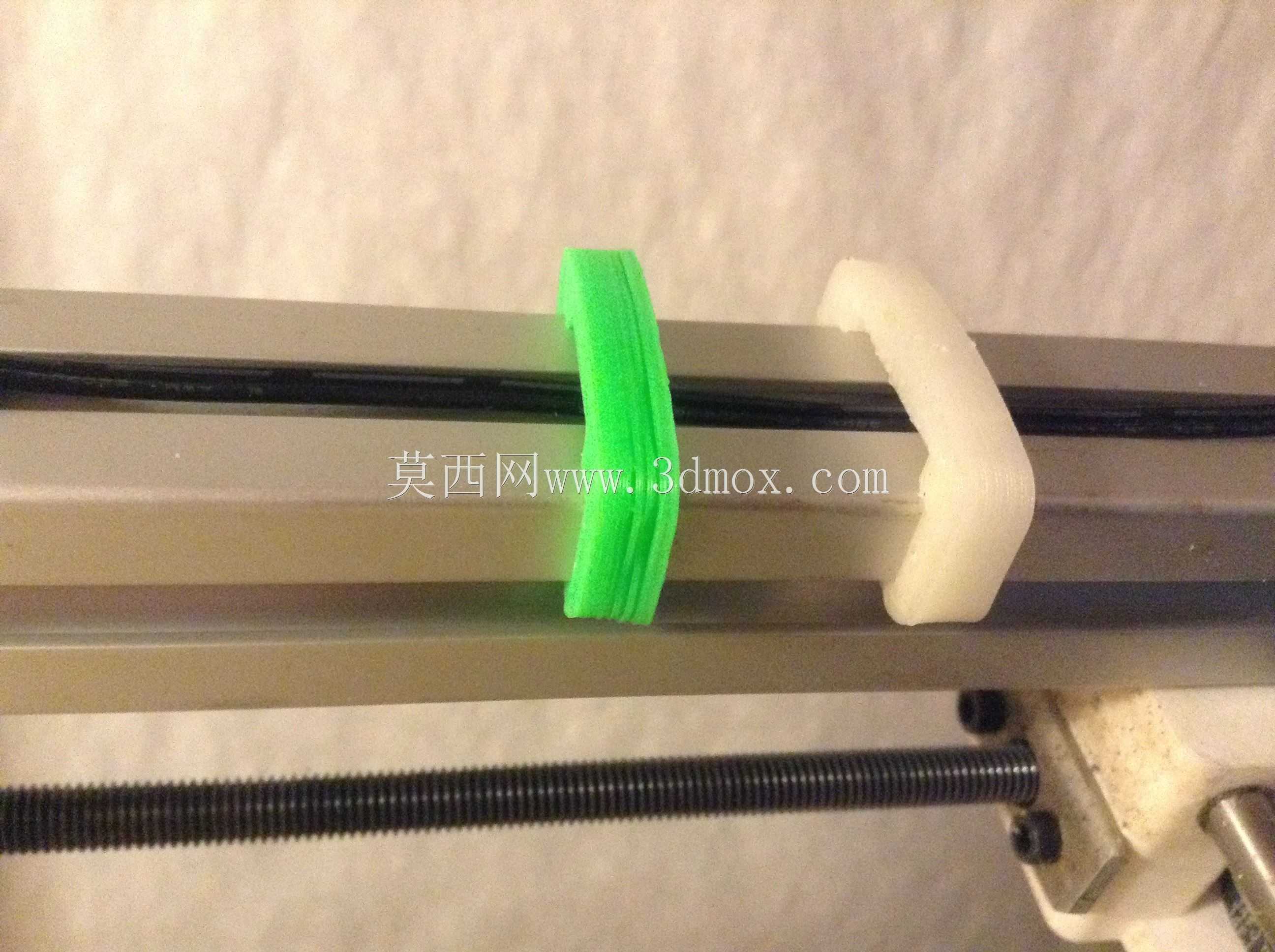

在桌面级FDM3D打印机的日常运行场景里，运动轴系周边的线缆走线杂乱是很容易被忽略的故障诱因——打印过程中X轴、Z轴持续往复移动，松散的线缆如果垂落到运动路径上，轻则剐蹭打印件造成层纹瑕疵、拉坏已成型的薄壁结构，重则缠绕到同步轮、卡进导轨滑块间隙，直接导致步进电机丢步、传动带跳齿，甚至造成硬件损坏。这款适配30mm规格工业铝型材的挤压式固定夹，就是针对这类走线痛点设计的实用结构件，不需要额外在型材上打孔、也不需要搭配预埋螺母，依靠自身结构的弹性形变就能卡紧在铝型材的卡槽内，安装和调整位置都十分便捷，不需要拆解现有轴系结构就能完成走线整改。从结构设计逻辑来看，这款夹具体的卡接侧完全匹配30mm铝型材的槽口轮廓，内侧做了适配槽边弧度的微小凸起，卡入后能提供足够的静摩擦力，不会因为设备运行的轻微振动出现滑移脱落；夹持侧做了带圆弧过渡的开口槽，既能容纳多根不同线径的信号线缆、加热线或者气管，又不会因为夹持力过大损伤线皮，避免长期使用出现线缆绝缘层破损的隐患。两个不同配色的夹具体分别对应不同的夹持容量，窄款可以容纳2-3根细径信号线，宽款可以容纳更粗的加热床供电线或者气动软管，用户可以根据实际走线的线缆数量灵活选择搭配。安装边界上，夹具体整体突出铝型材表面的高度控制在极低范围，不会和轴系上的滑块、打印头支架、限位开关触发片等运动部件产生运动干涉，哪怕是打印幅面接近满幅、打印头移动到型材边缘位置时，也不会剐蹭到夹具体本身。这类小结构件虽然不属于3D打印机的核心传动或成型部件，但在设备的长期稳定运行中能起到很关键的走线规整作用，很多DIY组装或者后期改装的3D打印机，原厂并没有配备足够的理线固定件，用户自行布线时很容易出现线缆冗余垂落的问题，这类卡扣式夹具体可以沿着铝型材槽道任意调整固定位置，根据线缆的实际走向灵活布置，把松散的线缆约束在型材侧面的安全区域，完全隔绝线缆干扰运动部件的可能性。从建模细节来看，夹具体的所有棱角都做了圆角处理，既避免安装时划伤操作人员的手部，也不会因为尖锐棱角割伤线皮，整体壁厚均匀，不管是采用FDM工艺打印还是小批量注塑生产，都能很好地控制成型变形量，保证卡接尺寸的精度，安装后贴合紧密，没有松旷晃动的问题。
