方程式钢管赛车SolidWorks整车三维模型

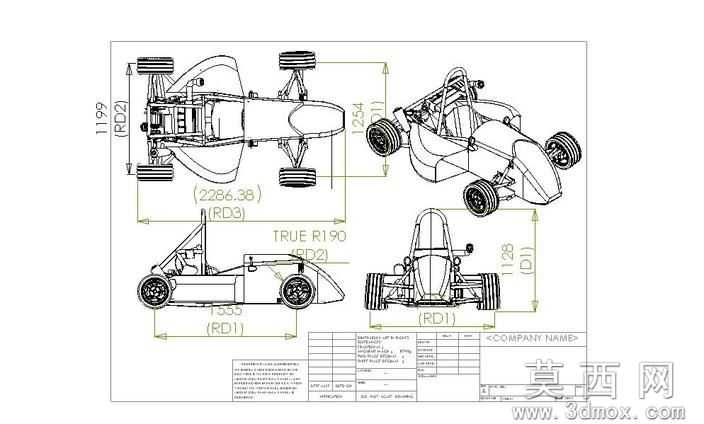

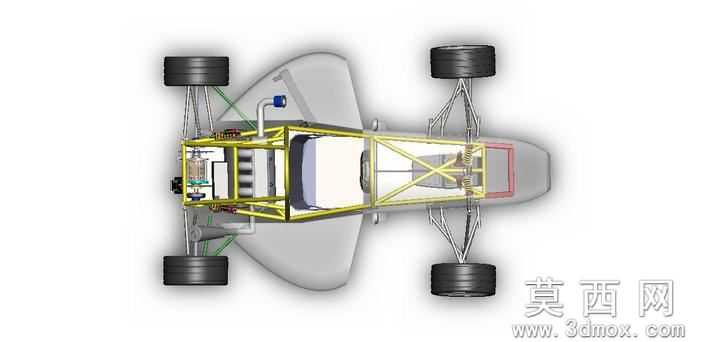

本模型为方程式钢管结构赛车的完整整车三维设计成果，建模阶段以SolidWorks2009为核心工具，采用自底向上的装配建模流程，首先完成钢管车架的空间桁架结构搭建，逐一定位每根承载钢管的空间坐标与连接节点，确保车架扭转刚度符合赛车竞技的受力要求，随后依次装配前后双叉臂悬架总成、转向机构、动力单元固定支架、座椅安装位、车身覆盖件安装基准等子模块，所有零件均保留完整的建模特征树与参数化尺寸，可直接编辑修改对应结构的规格参数。参数设计层面，模型严格参照入门级方程式赛车的通用尺寸规范设定，前后轮距、轴距、悬架硬点位置、车架离地间隙均匹配真实赛事的改装设计逻辑，悬架的摇臂、推杆、减震器安装位均预留了参数调整接口，可根据不同赛道的调校需求修改轮跳行程、主销后倾、外倾角等关键底盘参数，轮胎模型还原了热熔竞技胎的胎面轮廓与轮毂安装结构，覆盖件的曲面造型兼顾空气导流效果与车架安装的适配性。渲染材质环节对不同部件做了区分化材质设定，钢管车架采用亮黄色金属烤漆材质还原钢管焊接车架的视觉特征，悬架摆臂、转向拉杆采用抛光金属材质，轮胎采用哑光黑色橡胶材质，车身覆盖件采用哑光浅灰色玻璃钢材质，发动机周边的管路、线束分别采用对应色彩的工程塑料、橡胶材质，渲染后可清晰区分不同系统的结构边界，直观呈现整车的布局逻辑。结构原理上，模型完整还原了方程式赛车的核心机械结构，前后双叉臂独立悬架通过推杆将车轮跳动的载荷传递至车架内侧的减震器，降低非簧载质量提升操控响应，中置动力单元的安装位置匹配整车前后轴荷分配的设计要求，转向机构的传动比设定符合竞技赛车的转向灵敏度需求，车架的桁架结构通过三角形稳定结构分散行驶中的冲击载荷，兼顾轻量化与结构强度。软件兼容方面，模型原生为SolidWorks2009格式创建，所有装配关系、零件特征均完整保留，可直接在SolidWorks2009及以上版本中打开编辑，同时支持导出为STEP、IGS等通用三维格式，可兼容UG、Pro/E、Catia等主流三维设计软件，不存在特征丢失、装配错位的问题，不同软件环境下均可正常查看结构、测量尺寸、做二次修改。研发教学应用层面，该模型既可以作为高校车辆工程专业赛车设计课程的教学案例，帮助学生理解方程式赛车的底盘布局、悬架结构、车架设计的核心逻辑，也可作为大学生方程式赛车团队的设计参考模板，辅助团队完成初期的车架硬点排布、悬架运动学仿真的基础搭建，同时也适合机械设计爱好者学习钢管桁架类结构的建模方法、整车装配的层级逻辑，也可用于赛车改装方案的可视化验证，通过修改模型参数快速验证不同调校方案的结构可行性。
