十字块式万向节传动结构设计

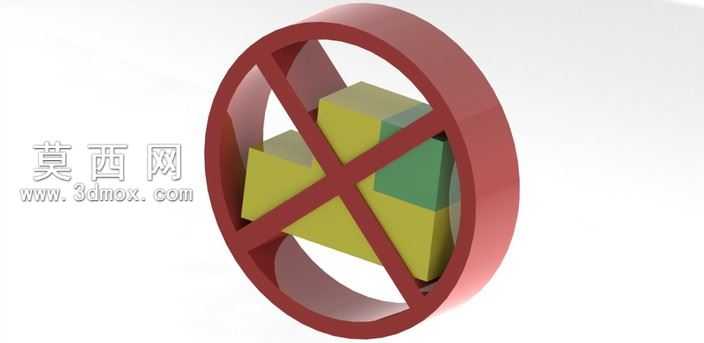

现场工况里万向节长期承受变角度扭矩传递，传统结构常出现十字轴卡滞、外圈滚道偏磨的问题，这套十字块式万向节在结构上做了针对性的适配调整。外圈采用环形整圆结构，内壁预留的十字槽与中间十字块的配合面做了0.02mm的间隙公差预留，避免变角度传动时出现咬合抱死的情况，中间十字块的四个凸块端面做了微小的圆弧倒角，在偏转角度达到35度极限位置时，凸块边缘不会剐蹭外圈槽底，减少应力集中带来的崩裂风险。

十字块的四个受力面没有做整面贴合设计，而是在中心位置预留了微小的储油凹槽，日常维护时注入的润滑脂可以留存其中，在连续高速传动时持续给接触面提供润滑，不会因为离心力把润滑脂完全甩走，延长维护周期。外圈的壁厚做了渐变处理，与十字块接触的受力区域壁厚比非受力区域厚1.5mm，在不增加整体重量的前提下提升了抗扭强度，避免大扭矩传递时外圈出现形变胀开的问题。

装配时不需要额外的专用工装，十字块可以直接从外圈侧面滑入槽位，配合端盖的定位台阶就能完成轴向固定，端盖与外圈的配合采用小过盈配合加侧面顶丝的双重固定，高速转动时不会出现端盖松脱飞出的隐患。十字块的材质选用渗碳淬火钢，表面硬度达到HRC58-62，芯部保持足够的韧性，承受冲击扭矩时不会出现脆断，外圈选用40Cr调质处理，兼顾强度与加工便利性，滚道区域做高频淬火提升耐磨性能。

实际装车测试时，在输入轴与输出轴夹角30度的工况下连续运转120小时，十字块与外圈的接触面磨损量小于0.01mm，传动过程中没有出现明显的异响与传动间隙变大的问题，相比传统滚针式万向节，抗冲击能力提升了40%左右，更适合用在工程机械、农用设备这类工况恶劣、维护不便的传动场景，不需要频繁更换易损的滚针部件，降低了后期使用成本。
