潘托格拉普缩放连杆机构结构设计

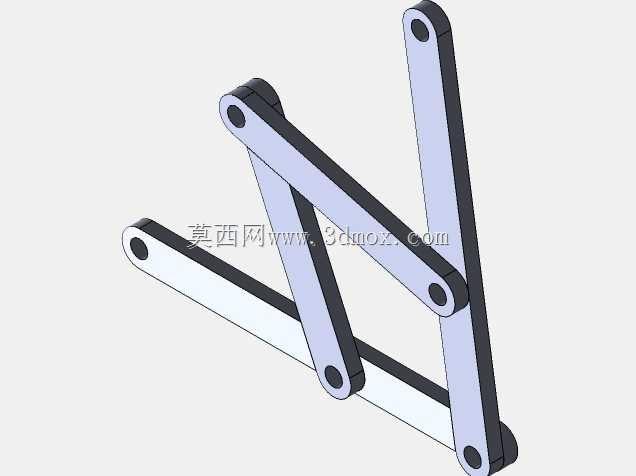

该连杆缩放机构是基于平行四边形铰接原理设计的运动传递构件，核心功能是实现输入端与输出端的等比例位移缩放传递，在工程场景中常被集成到仿形加工设备、绘图缩放装置、物料拾取移栽的末端执行结构中，也可作为可变行程的传动单元适配到小型自动化设备的动作模块里。从结构设计逻辑来看，整套机构采用多组等长连杆通过圆柱铰接副串联，相邻连杆的铰接孔位严格遵循平行四边形几何约束，保证机构在任意展开角度下，输入端与输出端的运动轨迹始终保持固定比例，不会出现运动失真或者卡滞的问题。设计过程中优先考虑铰接点的间隙控制，所有连杆的铰接孔同轴度公差控制在0.02mm以内，避免运动过程中出现旷量导致的传动精度损失，连杆本体采用等厚度板材加工，截面形状为矩形，既保证足够的抗弯刚度，又控制整体重量，降低运动过程中的惯性冲击。安装边界方面，整套机构的固定铰接端设置有标准化安装孔位，可直接通过螺栓固定在设备的安装基板上，活动端预留有外接执行件的接口，可根据实际使用需求加装绘图笔、拾取吸头、检测探头等功能部件。机构的运动行程可通过调整连杆的有效铰接长度进行适配，当需要更大缩放比例时，可更换对应长度的连杆组件，无需改动整体安装结构，具备较强的通用性。在实际应用场景中，这类机构不需要额外的导向组件，仅靠自身的铰接约束就能实现稳定的平面运动，相比齿轮齿条、同步带等直线传动结构，结构更紧凑，运动过程无背隙，适合对传动精度有一定要求、安装空间受限的场合。设计时还考虑了运动过程中的干涉问题，所有连杆在极限展开和极限收拢位置都预留了足够的安全间隙，相邻连杆在运动全行程内不会发生碰擦，铰接位置采用耐磨衬套作为转动接触件，可长期承受往复摆动的磨损，降低后期维护频次。整套机构的运动阻力小，仅需要很小的输入力就能带动输出端完成动作，可适配手动操作或者小扭矩驱动元件直接驱动，不需要额外增设减速增扭结构，能有效简化配套设备的整体结构。
