对称式双组直线连杆传动机构设计

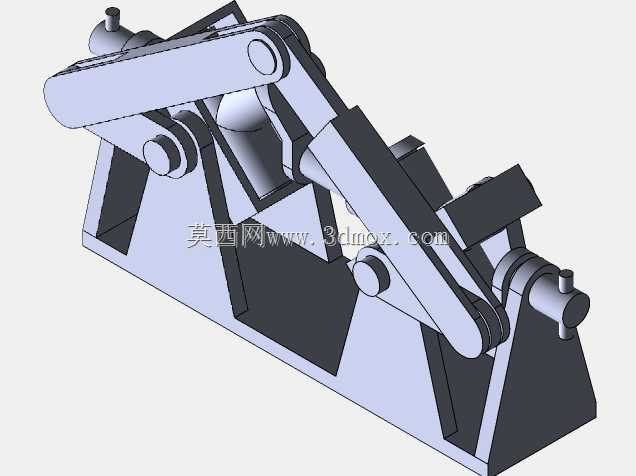

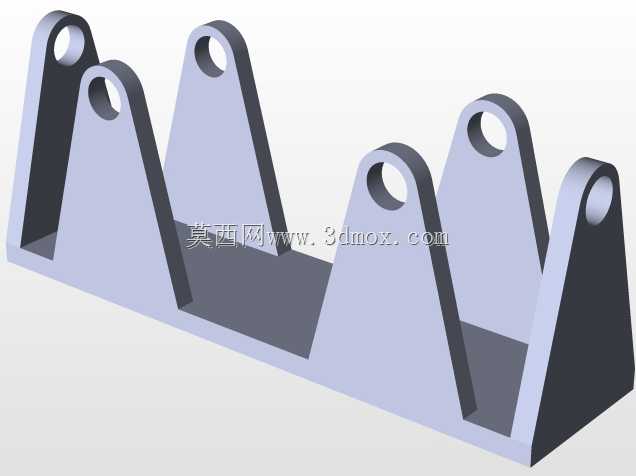

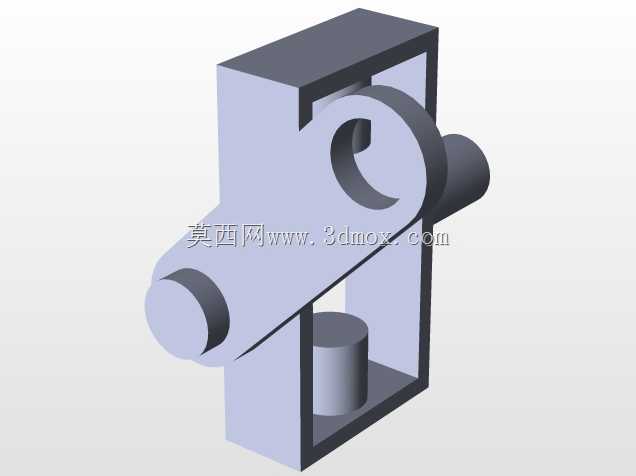

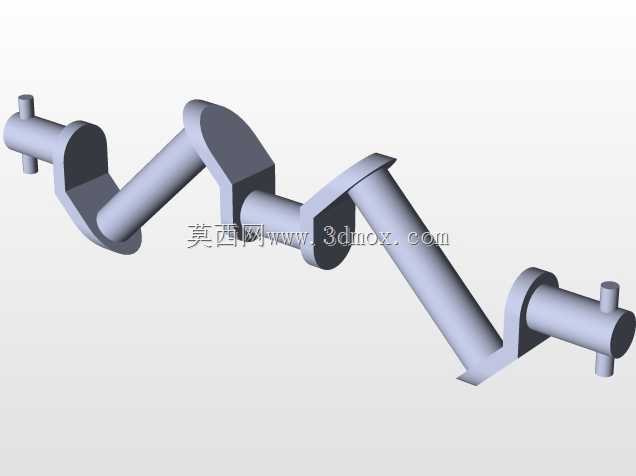

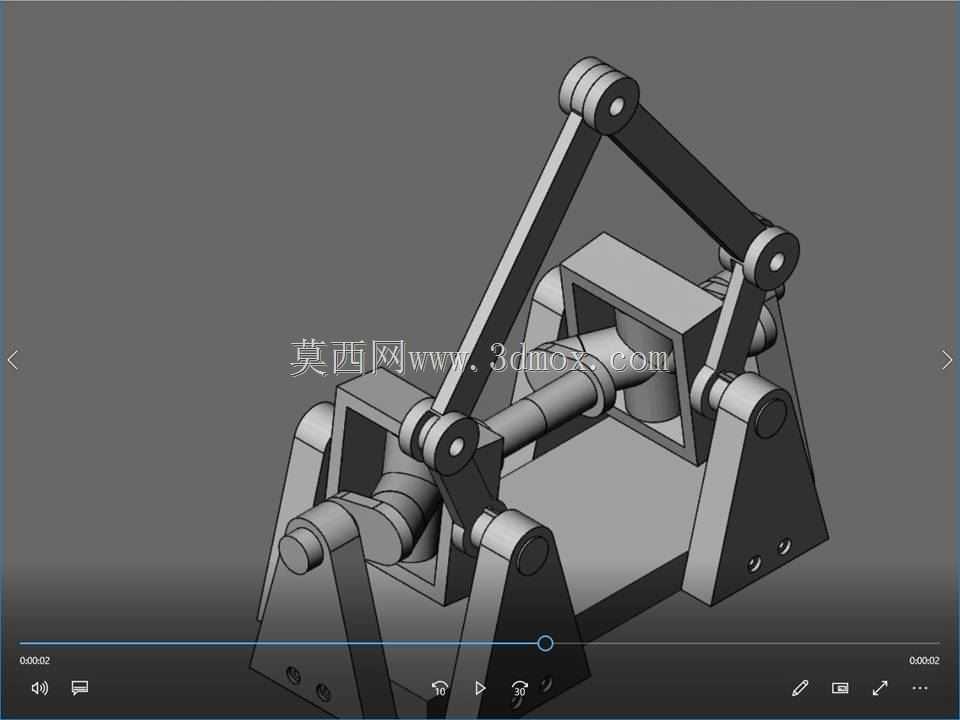

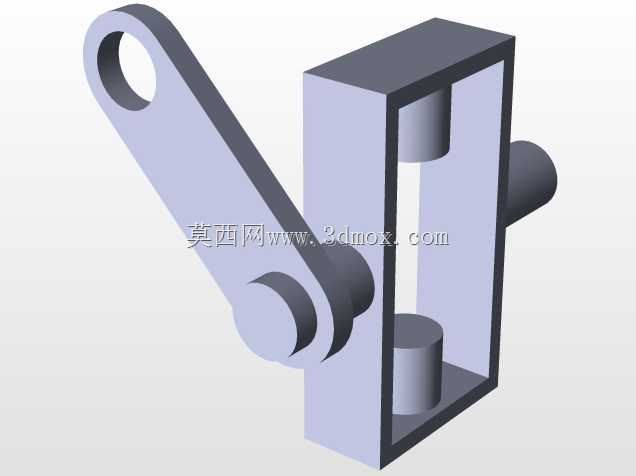

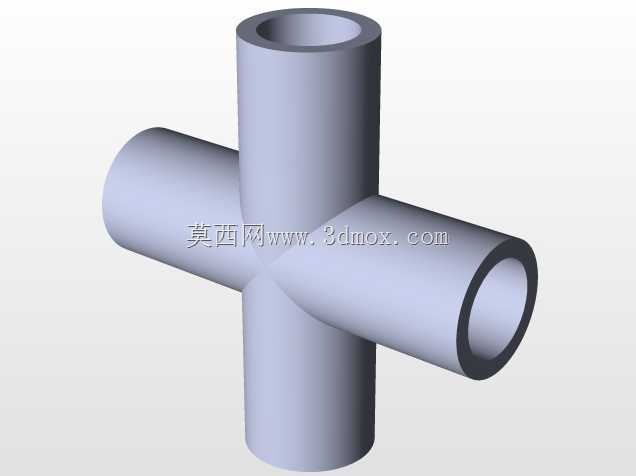

这套直线连杆机构采用双侧对称铰接布局，核心通过多组转动副的约束配合，将输入侧的回转或摆动运动转化为输出端的精准直线往复动作，可直接适配各类需要直线位移输出的工位场景，比如小型自动化产线的工件推送、检测工位的探针进给、工装夹具的同步夹紧动作，相比常规的气缸直推结构，纯连杆的刚性传动不存在气动元件的迟滞与漏气风险，在无气源的小型设备上也能稳定部署。从结构设计逻辑来看，整体采用底座一体式支撑框架，两侧的支撑立板与中部的安装基座做了一体化的刚性连接，所有铰接点都采用销轴加轴套的配合形式，转动副的间隙控制在0.02mm以内，避免运动过程中出现横向窜动，保证输出直线的轨迹精度。两侧的连杆组做了完全等长的对称设计，运动过程中两侧受力均匀，不会出现偏载卡滞的问题，中部的滑动输出轴与基座上的导向孔做了间隙配合，表面粗糙度控制在Ra1.6，既保证滑动顺畅，又能约束径向的晃动量。安装边界上，整体底座的安装孔位采用标准的沉头孔设计，可直接通过M6螺栓固定在设备安装平台上，整体外轮廓的宽度、高度与纵深尺寸适配多数小型自动化设备的内部安装空间，不需要额外做结构改造就能直接集成。实际应用中，这套机构可以通过调整输入摆臂的长度来改变输出直线行程，行程范围可覆盖10mm到50mm的常用工位需求，输入侧可以搭配伺服摆缸、步进电机带曲柄或者手动扳把作为动力源，适配不同自动化程度的设备需求。所有连杆构件都做了等强度设计，铰接点的受力位置做了局部加厚处理，长期往复运动下不会出现构件变形的问题，运动过程中所有构件的运动轨迹都在整体外轮廓范围内，不会出现超出安装边界的运动干涉，集成到设备内部时不需要额外预留过大的安全避让空间。相比齿轮齿条、丝杠导轨这类直线传动结构，纯连杆结构的维护成本极低，只需要定期在铰接点加注润滑脂就能长期稳定运行，在粉尘、轻度油污的车间环境下也能保持可靠的传动精度，不会像导轨那样容易因为积尘出现卡滞磨损。
