Shapeoko2适配DewaltDW660主轴安装底座

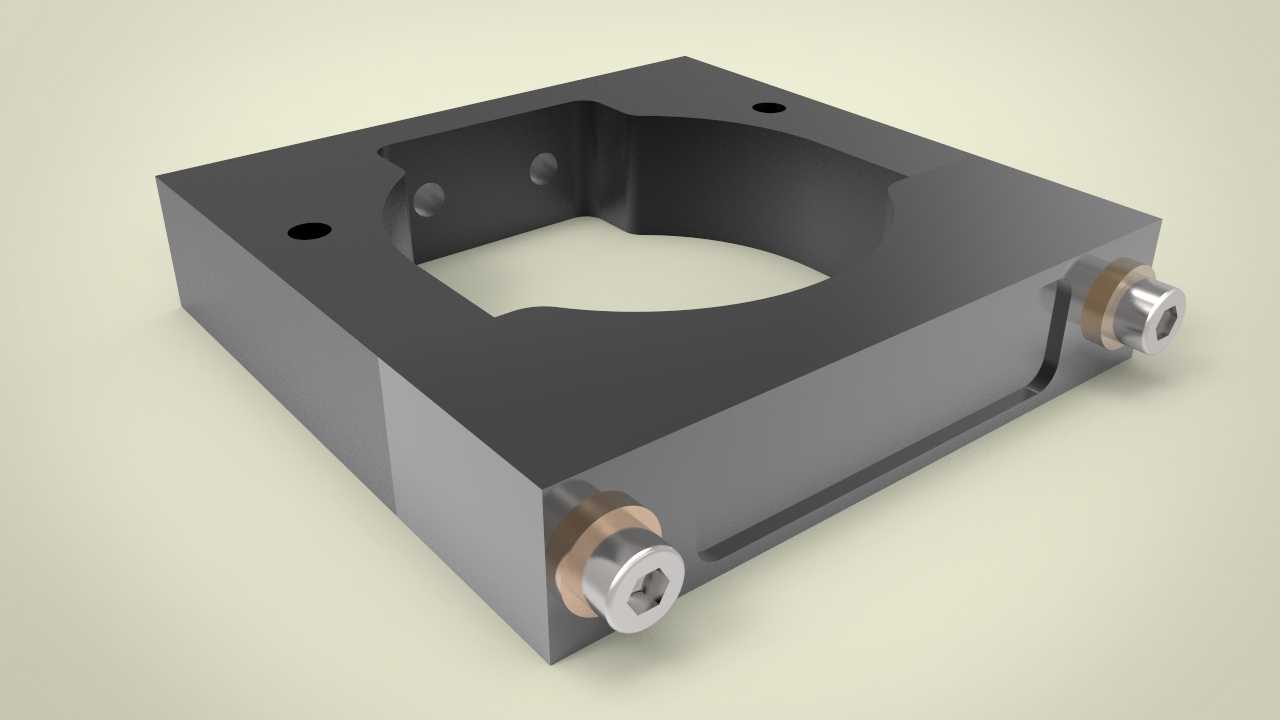

这款安装底座主要面向小型桌面数控雕刻机的改装场景，针对Shapeoko系列开源数控路由器适配Dewalt DW660手持修边机作为加工主轴的使用需求设计，解决了原厂主轴夹持方案适配性不足、刚性偏弱的问题，可直接替换原有主轴安装位，无需对设备龙门结构做额外打孔改造。从实际加工场景来看，桌面级CNC设备在进行软金属、硬木、亚克力等材料切削时，主轴的夹持刚性直接影响加工面光洁度与刀具寿命，原有薄型安装板在长时间大进给切削时容易出现夹持形变，导致主轴振刀、加工尺寸超差，这款底座通过加厚基座本体提升整体抗形变能力，适配0.75英寸厚度的铝板加工工艺，兼顾结构强度与材料成本控制。结构设计上，底座采用方形整体式基座构型，中部开设适配Dewalt DW660主轴外径的避让型腔，型腔侧壁设置定位贴合面保证主轴装配同轴度，两侧布置锁紧螺栓安装位，通过侧向顶紧的方式实现主轴的无间隙夹持，避免传统抱箍结构锁紧时出现的主轴偏移问题；基座四角预留与Shapeoko设备滑台安装的固定孔位，孔位公差按照IT7级精度设计，保证安装后主轴与工作台面的垂直度要求，安装边界完全匹配原有滑台的安装孔距，替换安装时无需调整原有设备的行程限位参数。基座两侧的锁紧结构采用铜垫衬套设计，螺栓锁紧时铜垫可与主轴金属外壳形成软接触，既避免锁紧力过大损伤主轴外壳，又能增大接触摩擦力防止主轴在高速切削时出现轴向窜动；整体结构无多余冗余设计，所有棱边做倒角处理避免装配时割手，型腔内部做让位缺口，方便主轴电源线与调速线的走线布置，不会出现线缆被基座挤压磨损的问题。从加工适配性来看，加厚的基座本体可承受主轴高速运转时的切削振动，在6mm铣刀大切深切削硬铝时，基座无明显共振传导，加工出的侧壁垂直度可控制在0.02mm以内，满足小型精密零件的加工精度要求；安装时仅需将原有主轴安装板拆除，将本底座对齐滑台安装孔锁紧，再装入Dewalt DW660主轴调整伸出长度后锁紧两侧螺栓即可完成装配，整个改装过程无需额外加工零件，普通设备使用者即可独立完成。
