圆管双层床壁挂式固定连接支架

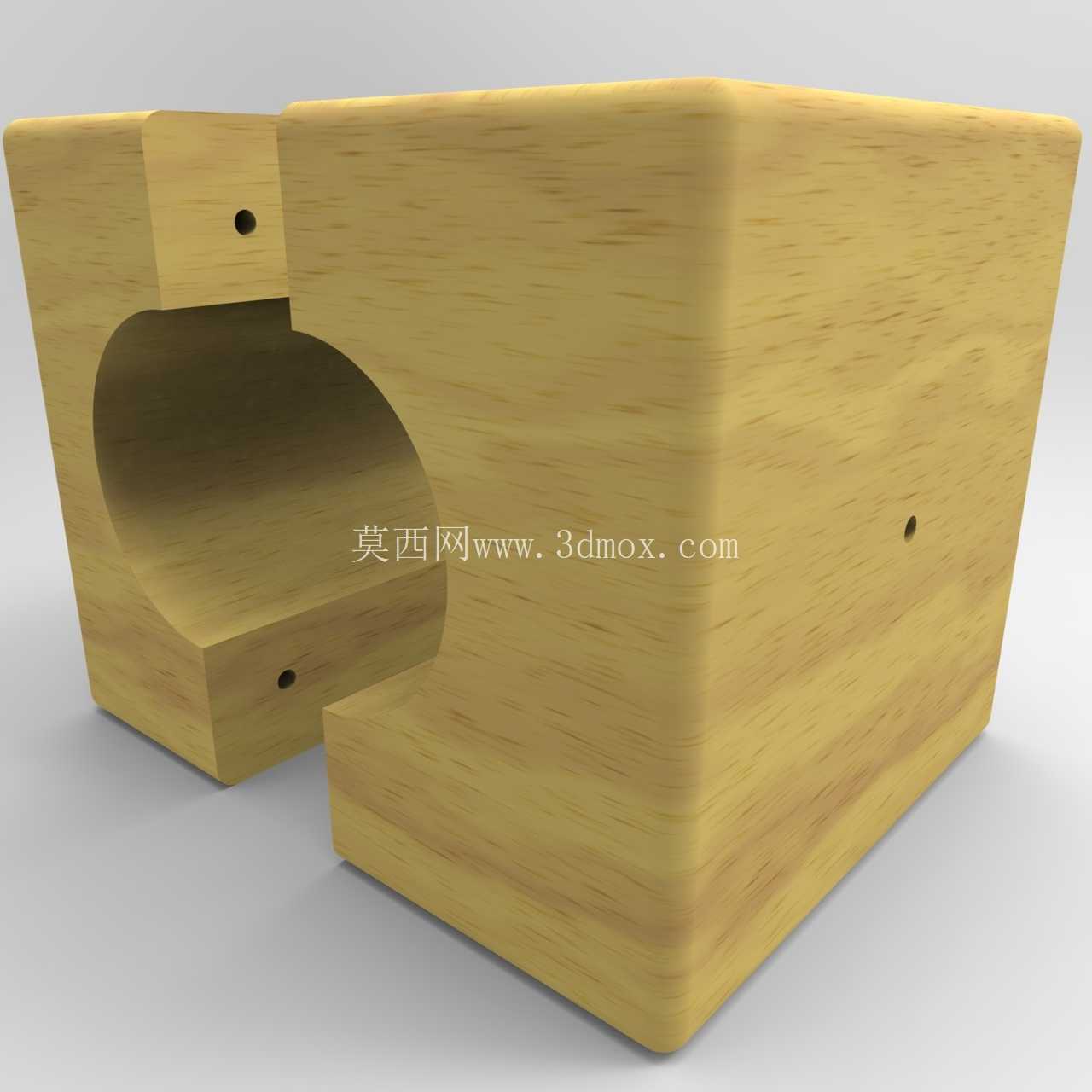

这款壁挂连接支架主要面向家用圆管双层床的墙面固定场景，解决无落地支撑的双层床侧装稳固需求，尤其适配儿童房、小户型公寓这类空间局促、无法摆放落地式床架的使用环境，避免床体受侧向推力出现移位、晃动的安全隐患。从结构功能来看，整套支架为两件式对称设计，分别对应床架靠近墙面的两个连接点位，每个支架集成了墙面贴合面、圆管承托腔、木柱连接位三个核心功能区域，其中半圆内凹的腔体完全匹配圆形金属床管的外径弧度，安装后可实现管体与支架的面接触，相比传统卡扣式点接触固定，能大幅降低局部应力集中，避免长期使用后金属管出现压痕变形。设计阶段优先考虑了DIY安装的适配性，没有采用需要专用工具的膨胀螺栓直连方案，而是预留了两种木龙骨连接的安装边界：既可以适配单根实际截面尺寸为3.5英寸×3.5英寸的4×4标准木柱，也能兼容两根实际截面为1.5英寸×3.5英寸的2×4木柱并排安装的场景，安装人员可根据墙面内部龙骨的实际排布灵活选择固定方式，不需要额外切割调整龙骨位置。支架的外形做了圆角过渡处理，没有尖锐外凸的棱边，避免日常使用中磕碰受伤，所有连接孔位都做了沉台设计，螺丝安装后头部完全埋入支架内部，不会突出表面勾挂衣物或者划伤皮肤。从安装边界来看，支架的墙面贴合面为整平面，安装时不需要对墙面做开槽处理，只要保证墙面平整度误差在2mm以内即可实现紧密贴合，圆管承托腔的中心高度与床架侧梁的安装高度完全对齐，安装后床架的水平度误差可控制在1mm/m以内，不会出现床体倾斜的问题。支架上的三个固定孔位呈三角形排布，分别对应木柱的不同受力方向，其中靠近承托腔上下位置的两个孔位承担垂直方向的载荷，侧面的孔位承担水平方向的拉力，这种排布方式可以让单个支架的垂直承重达到150kg以上，两个支架配合使用完全可以满足双层床上下铺的承重要求，即使成年人在上铺活动也不会出现支架松动的问题。在实际安装流程中，需要先在墙面标记出木龙骨的准确位置，将支架通过木螺丝固定在木柱上，再把圆形金属床管卡入半圆承托腔，最后通过侧面的紧定螺丝将床管与支架锁死，整个安装过程只需要普通的手电钻和螺丝刀即可完成，不需要专业的安装人员操作。相比市面上常见的L型角码固定方式，这款支架的承托腔包裹范围达到了圆管周长的二分之一，固定后圆管不会出现转动、窜动的问题，长期使用也不会因为螺丝松动导致床架异响。另外支架的块状结构本身也具备一定的限位作用，安装时可以直接将床管抵在腔体端面定位，不需要反复测量调整位置，能有效降低安装时的对位难度。考虑到家居环境的使用需求，支架的外表面可以直接粘贴木纹贴纸或者刷漆，和木质床架的外观保持一致，不会出现五金件外露影响美观的问题。
