多规格演出舞台照明支撑桁架结构

这类桁架结构核心服务于现场演出、户外会展、商业活动等场景的照明设备挂载需求，是舞台搭建环节里承担载荷传递的核心支撑构件。从结构设计逻辑来看，整体采用矩形截面空间桁架构型，主弦杆与腹杆通过焊接形成稳定的三角受力单元，相比同截面实心型材减重超过60%，同时能保证足够的抗弯、抗扭刚度，避免挂载灯具后出现明显挠度影响灯光投射精度。

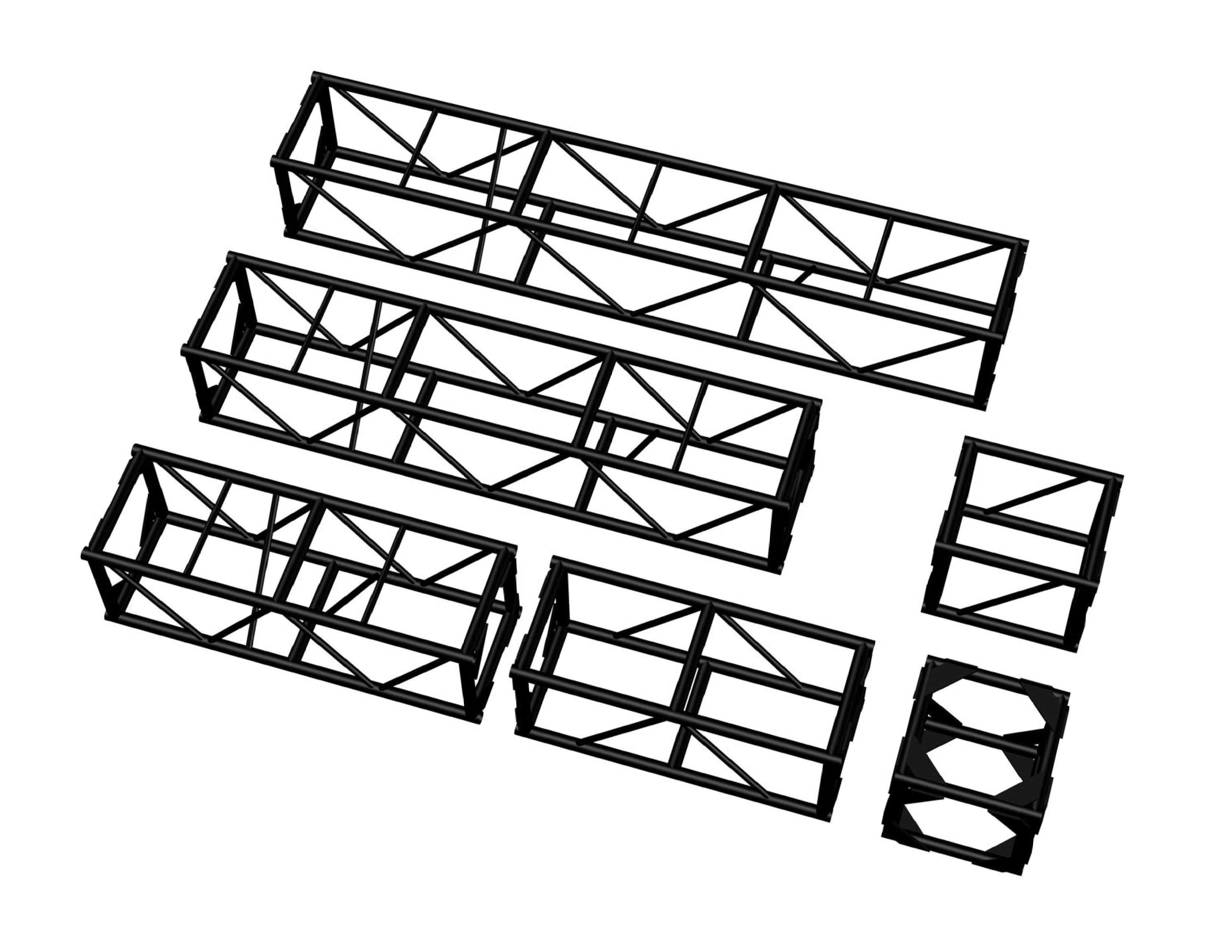

本次整理的桁架覆盖多种长度规格，包含10英尺、8英尺、5英尺、4英尺、2英尺的直段单元，同时配套90度转角连接块，可根据场地实际搭建需求灵活拼接成直线、L型、口字型等不同布局，适配不同规模的舞台面光、顶光、侧光挂装点位要求。设计时充分考虑现场快速拆装需求，各单元段端部采用标准化连接接口，现场作业时无需额外焊接，仅通过配套快装销件即可完成段与段的拼接固定，单根直段桁架重量控制在两人可徒手搬运的范围内，能大幅压缩现场搭建的人力成本与作业时长。

从安装边界来看，单段桁架的挂载载荷沿长度方向均匀分布时，需根据跨度匹配对应支撑点间距，避免超出杆件受力极限；转角块的连接端面与直段端面完全共面，拼接后整体框架的平面度误差控制在行业允许范围内，不会出现局部应力集中导致的结构变形。腹杆的排布经过受力优化，在灯具挂载点集中的区域加密了斜腹杆密度，分散集中载荷到上下主弦杆上，避免局部杆件失稳。

实际使用中，这类桁架除了挂载照明灯具，也可配套挂装音响、显示屏、舞台装饰物料等，结构表面做了黑色哑光处理，避免舞台灯光照射时产生多余反光影响演出视觉效果，同时表面处理层具备基础的防锈能力，可满足短期户外露天演出的使用需求。建模时完整还原了每一段桁架的杆件排布、连接接口结构，可直接用于舞台搭建方案的预演校核，也可作为结构受力仿真分析的基础模型，帮助设计人员提前核算不同搭建布局下的结构受力情况，规避现场搭建的安全风险。
