脚手架十字连接猪耳夹紧固构件

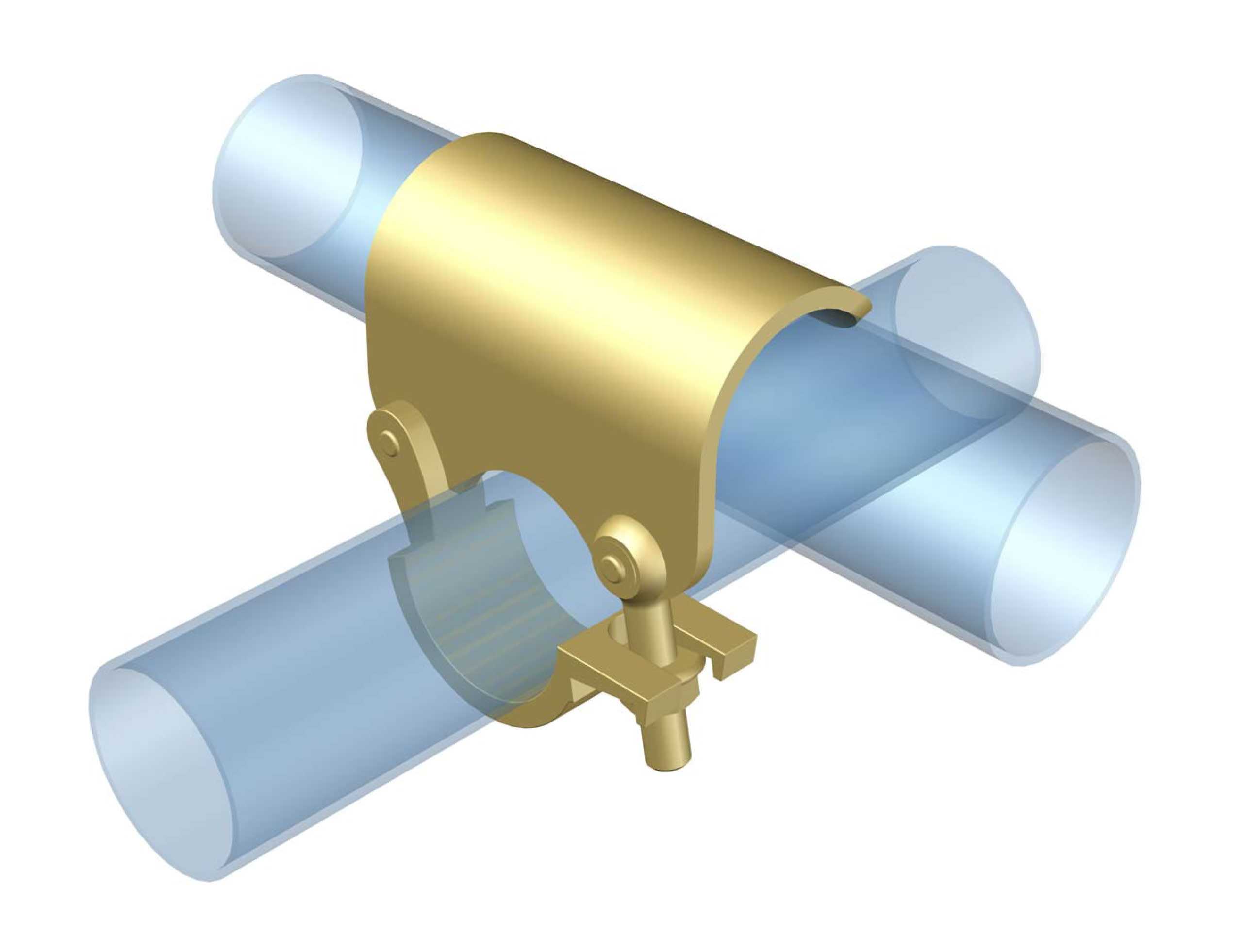

在建筑施工、临时舞台搭建、高空作业防护架搭设这类现场场景里，两根呈90度正交的2英寸圆管要实现可靠的刚性连接，这类猪耳夹是应用频次极高的紧固构件，不少现场施工人员也会称它为短柄夹，除了承担正交钢管的连接锁固作用，它也能配合脚手板的固定需求，将木跳板牢牢压在脚手架横杆上，避免作业面踏板移位、翘头带来的安全隐患。从结构设计逻辑来看，这个构件采用了上下抱合的半圆弧扣合结构，上半部分是整段冲压成型的弧形盖板，下半部分是对应管径的弧形卡座，两者通过侧边的铰接销轴实现开合，安装时不需要完全拆分构件，只需要松开T型紧固螺栓，将上下卡瓣分别卡入两根正交钢管的外壁，调整到预设的安装位置后，旋紧螺栓端部的防脱螺母就能完成锁固，这种铰接开合的设计能大幅减少现场安装时的零件散落风险，也能降低高空作业时的操作难度。设计时需要严格匹配2英寸标准脚手架钢管的外径公差，抱合圆弧的曲率要和钢管外壁完全贴合，避免出现点接触导致的锁紧力不足、长期受载后滑移的问题；铰接位的销轴要做防脱铆边处理，避免反复开合使用时销轴脱出；T型螺栓的长度要预留足够的调节余量，既要适配钢管外壁的锈蚀层、油漆层带来的尺寸偏差，也要保证旋紧后有足够的螺纹啮合长度，防止受振后螺母松脱。从安装边界来看，这个夹件安装完成后，突出钢管外壁的厚度要控制在合理范围内，避免相邻架体安装时出现干涉，紧固端的操作空间要预留出扳手作业的最小距离，保证现场施工人员不需要特殊工具就能完成锁紧操作。构件的受力设计要满足脚手架荷载规范要求，在正交钢管承受竖向施工荷载、水平风荷载时，夹件的抗滑、抗扭承载力要达到标准阈值，不会出现连接失效的问题。抱合面的边缘要做倒圆角处理，避免安装时划伤钢管表面的防锈层，也能减少施工人员操作时被锐边割伤的风险。这类夹件属于可周转使用的施工配件，建模时要重点还原铰接位的配合间隙、螺栓的活动行程、抱合弧面的贴合精度，保证后续做施工模拟、架体验算时，模型的装配关系和实际构件完全一致，避免模拟结果和现场实际安装状态出现偏差。
